Structure de base fonctionnelle

2.1 Implantation d'une fonction dans l'appareil

EXEMPLE
Le modèle d'application sélectionné DIS ligne aérienne, réseau mis à la terre, schéma avec 1,5 Disj contient
3 groupes de fonctions :
• Groupe de fonctions de protection Ligne 1
• Groupe de fonctions de disjoncteur QA 1

• Groupe de fonctions de disjoncteur QA 2

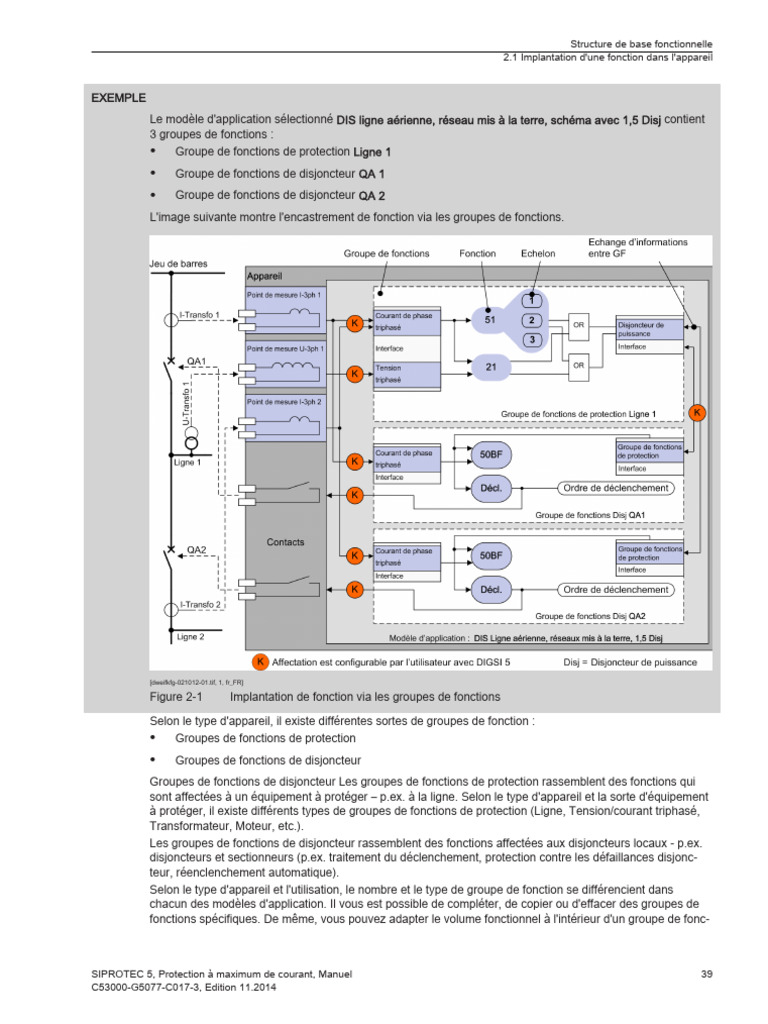

L'image suivante montre l'encastrement de fonction via les groupes de fonctions.

[dweifkfg-021012-01.tif, 1, fr_FR]

Figure 2-1 Implantation de fonction via les groupes de fonctions

Selon le type d'appareil, il existe différentes sortes de groupes de fonction :

• Groupes de fonctions de protection
• Groupes de fonctions de disjoncteur
Groupes de fonctions de disjoncteur Les groupes de fonctions de protection rassemblent des fonctions qui
sont affectées à un équipement à protéger – p.ex. à la ligne. Selon le type d'appareil et la sorte d'équipement
à protéger, il existe différents types de groupes de fonctions de protection (Ligne, Tension/courant triphasé,
Transformateur, Moteur, etc.).
Les groupes de fonctions de disjoncteur rassemblent des fonctions affectées aux disjoncteurs locaux - p.ex.
disjoncteurs et sectionneurs (p.ex. traitement du déclenchement, protection contre les défaillances disjonc-
teur, réenclenchement automatique).
Selon le type d'appareil et l'utilisation, le nombre et le type de groupe de fonction se différencient dans
chacun des modèles d'application. Il vous est possible de compléter, de copier ou d'effacer des groupes de
fonctions spécifiques. De même, vous pouvez adapter le volume fonctionnel à l'intérieur d'un groupe de fonc-
