Structure de base fonctionnelle

2.3 Contrôle des fonctions

2.3 Contrôle des fonctions

Le contrôle des fonctions est utilisé pour :
• Fonctions qui ne contiennent pas d'échelons ou de blocs fonctionnels
• Echelons à l'intérieur de fonctions

• Blocs fonctionnels à l'intérieur de fonctions

NOTE

i Par la suite, pour simplifier, on parlera de Fonctions et de Contrôle des fonctions. La description vaut
également pour le contrôle des échelons et le contrôle des blocs fonctionnels.

Les fonctions peuvent être commutées entre différents états de fonctionnement. Avec le paramètre Mode
vous définissez si une fonction doit travailler (Actif) ou pas (Inactif). Additionnellement, vous pouvez
bloquer temporairement une fonction ou la mettre en mode test (Paramètre Mode = Test) en vue de mise en
service.
La fonction affiche le statut actuel – p.ex. une Alarme – via un signal état de santé.
Les différents états de fonctionnement sont décrits par la suite, p.ex. comment manoeuvrer les fonctions
dans ces états. Le contrôle d'une fonction est représenté dans la Figure 2-8. Cela est uniforme pour toutes
les fonctions. Ansi dans les descriptions individuelles de fonctions, on ne fait plus référence en détail au
contrôle de la fonction.

[losteurg-040411-01.tif, 1, fr_FR]

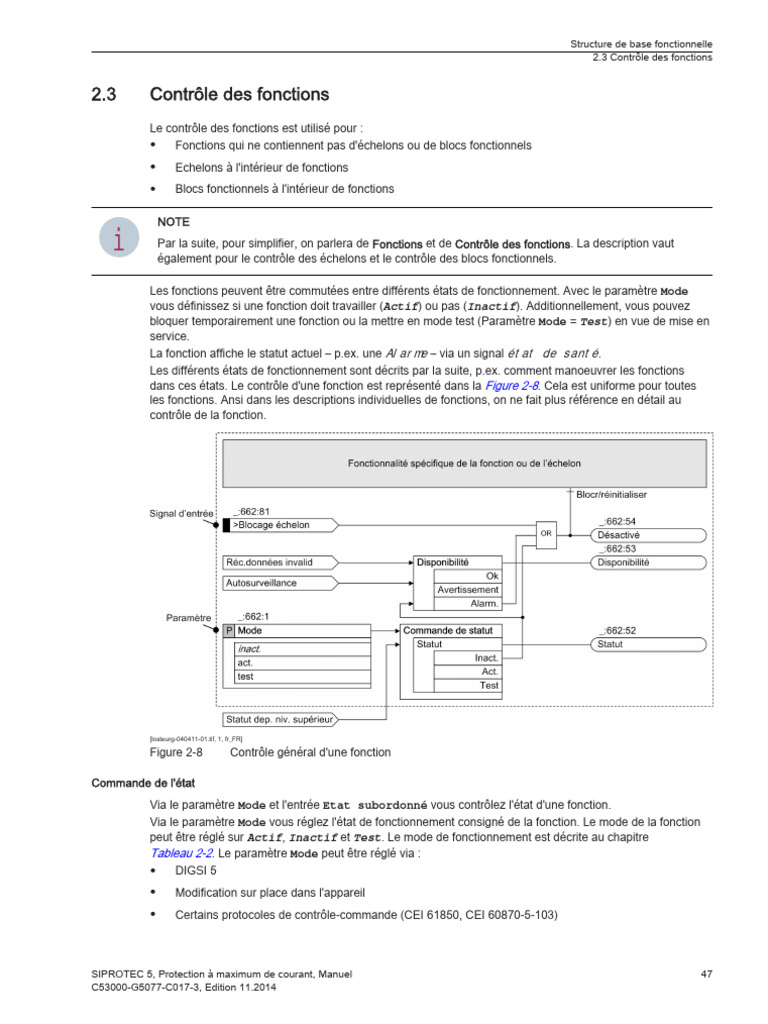

Figure 2-8 Contrôle général d'une fonction

Commande de l'état
Via le paramètre Mode et l'entrée Etat subordonné vous contrôlez l'état d'une fonction.
Via le paramètre Mode vous réglez l'état de fonctionnement consigné de la fonction. Le mode de la fonction
peut être réglé sur Actif, Inactif et Test. Le mode de fonctionnement est décrite au chapitre
Tableau 2-2. Le paramètre Mode peut être réglé via :
• DIGSI 5

• Modification sur place dans l'appareil

• Certains protocoles de contrôle-commande (CEI 61850, CEI 60870-5-103)
