Tutoriel

Systèmes de conversion de l'énergie éolienne (SCEE)

CYME 7.0 Logiciel d’analyse de réseaux électriques
Ce tutoriel présente des directives pour exécuter une étude de systèmes de conversion d’énergie avec l’application
d’analyse de stabilité transitoire à l’aide du fichier d’étude fourni.

 Démarrage

1. Lancer le programme.

2. Cliquez sur le bouton Ouvrir étude situé dans la

barre d’outils Principale et sélectionnez l’étude
SCEE.sxst fournie avec ce tutoriel.

 Description du réseau

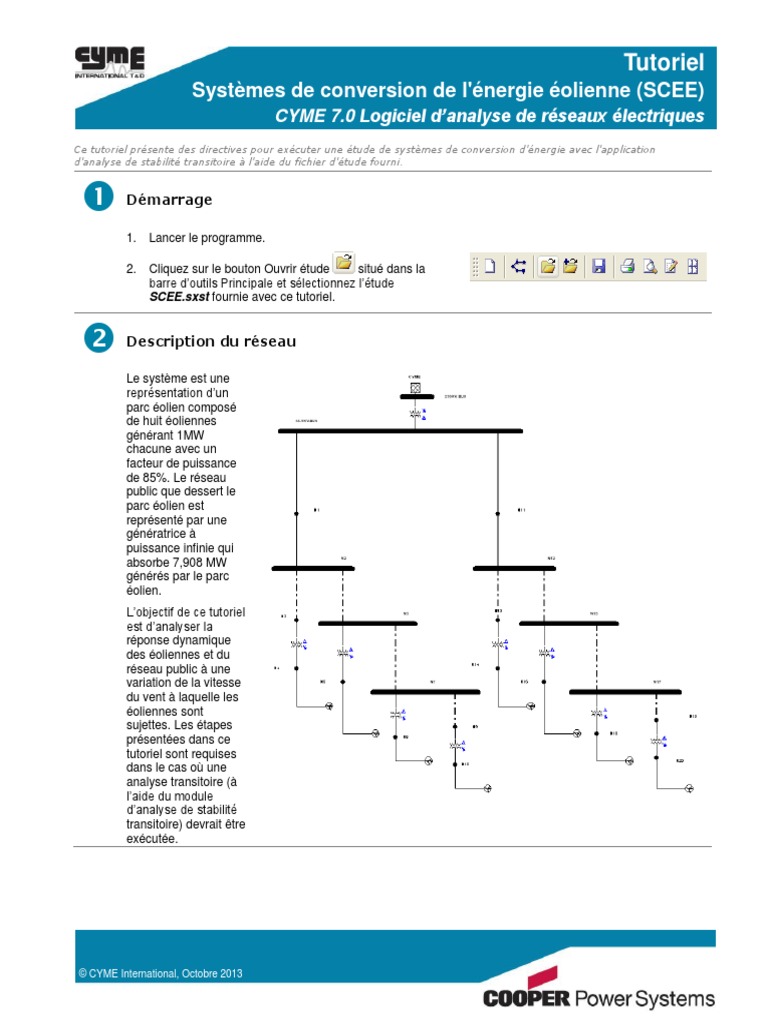

Le système est une

représentation d’un
parc éolien composé
de huit éoliennes
générant 1MW
chacune avec un
facteur de puissance
de 85%. Le réseau
public que dessert le
parc éolien est
représenté par une
génératrice à
puissance infinie qui
absorbe 7,908 MW
générés par le parc
éolien.
L’objectif de ce tutoriel
est d’analyser la
réponse dynamique
des éoliennes et du
réseau public à une
variation de la vitesse
du vent à laquelle les
éoliennes sont
sujettes. Les étapes
présentées dans ce
tutoriel sont requises
dans le cas où une
analyse transitoire (à
l’aide du module
d’analyse de stabilité
transitoire) devrait être
exécutée.

© CYME International, Octobre 2013

 Modèle dynamique de la turbine éolienne

Les sections suivantes décrivent les étapes à suivre pour la spécification des données d’une turbine
éolienne.

A. Turbine éolienne
1. Allez à l’option de menu Équipements >
Systèmes de conversion de l’énergie
éolienne et sélectionnez la composante
“1.5MW_60HZ_FL” fournie avec ce tutoriel.
2. À l’onglet Éolienne, saisissez les données
d’opération, du rotor et du train
d’entraînement tel qu’indiqué dans l’illustration
ci-contre.
3. Ci-après, vous trouverez un diagramme qui
illustre la caractéristique de la puissance de la
turbine versus la vitesse du vent.
4. Notez qu’en général,
Kg = TPM de la génératrice / TPM de la
turbine.

B. Données de la génératrice
1. Sélectionnez l’onglet Génératrice afin de
saisir les caractéristiques électriques de la
génératrice couplée à l’arbre moteur de la
turbine éolienne.
2. Quatre modèles de génératrices entraînées
par une turbine éolienne sont incluses dans
la bibliothèque, soit :
 Génératrice asynchrone à vitesse
constante.
 Génératrice asynchrone à vitesse
variable avec convertisseur de pleine
puissance.
 Génératrice asynchrone à vitesse
variable à double alimentation.
 Génératrice synchrone à vitesse
variable à convertisseur de pleine
puissance.
3. Choisissez la Génératrice asynchrone à
vitesse variable avec convertisseur de pleine
puissance et saisissez les données tel
qu’indiqué dans l’illustration à droite.

Tutoriel CYME 7.0 – Systèmes de conversion de l’énergie éolienne (SCEE) Page 2

 C. Circuit équivalent de la génératrice
1. Cliquez sur l’onglet Circuit équivalent de la
génératrice et saisissez les données tel
qu’indiqué sur l’illustration à droite.
2. La boîte de dialogue affichée est identique à
celle de la génératrice asynchrone
puisqu’une machine asynchrone a été
spécifiée à l’onglet Génératrice. Si une
génératrice synchrone avait été
sélectionnée, les données affichées ici
refléteraient ce choix.
3. Saisissez l’impédance (en Ohms) tel
qu’indiqué ici:

4. Supposez que les facteurs de cage sont

seuls et ainsi négligez l’impact de la variation
du glisement du rotor sur son impédance.
5. Saisissez l’Inertie de la génératrice J =
25.0 kg-m2.
6. Cliquez sur OK.

 Modèle éolien

1. La principale force motrice d’un SCEE est le

vent. Le programme comporte maintenant
une bibliothèque de modèles éoliens qui
peuvent être utilisés pour modéliser
n’importe quel profil de vitesse du vent en
fonction du temps.
2. Allez à l’option de menu Équipements >
Bibliothèque > Modèles éoliens et
choisissez le modèle MODEL_1 fourni avec
ce tutoriel.

3. Ce profil éolien modélise une variation de la

vitesse du vent de 6.0 m/s à 9.5 m/s au
cours d’une période de 16 secondes.
4. Cliquez sur OK pour fermer la boîte de
dialogue.

Remarque: Un deuxième modèle (MODEL_2) est disponible avec ce tutoriel. Il illustre un profil de vents
plus puissants.

Tutoriel CYME 7.0 – Systèmes de conversion de l’énergie éolienne (SCEE) Page 3

 Spécification des données de l’éolienne lorsque connectée au réseau

A. Nom de l’équipement dans la base de données

1. Double-cliquez sur le symbole de l’éolienne W1 pour ouvrir la boîte de dialogue des Propriétés du
tronçon où est localisée l’éolilenne; ou sélectionnez-la dans la catégorie WECS que vous retrouverez à
l’onglet Vue détaillée du Volet d’exploration.
2. Choisissez le Nom de l’éolienne
1.5MW_60HZ_FL incluse dans la
base de données.

B. Spécification des puissances produites ou absorbées de l’éolienne

3. Ensuite, saisissez 1 000 kW comme
puissance active initiale produite par
l’éolienne avec un facteur de
puissance de -85%.
4. Vous pouvez spécifier les autres
paramètres de l’éolienne comme le
Contrôle à calage variable des pales
ainsi que les contrôles du lien CC.
Vous pouvez afficher ces paramètres
en sélectionnant une catégorie dans la
liste arborescente du Dispositif située
à la gauche de la boîte de dialogue.

C. Contrôle à calage variable des pales et courbe de coefficient de

puissance
5. Activez l’option Activer le contrôle à
calage variable des pales ainsi que
l’option Utiliser l’équation afin de
représenter la courbe du facteur de
puissance (voir ci-après) de la turbine.

Équation du coefficient de puissance

Tutoriel CYME 7.0 – Systèmes de conversion de l’énergie éolienne (SCEE) Page 4

 D. Données du convertisseur CC et ses contrôles
6. Saisissez la puissance nominale du
Convertisseur de source de tension
ainsi que les impédances de couplage
(R + jωL) tel qu’indiqué dans
l’illustration à droite.

7. Afin d’inclure les contrôles du

convertisseur CC dans l’analyse,
activez l’option Activer le contrôle du
convertisseur que vous retrouverez
dans la fenêtre de réglages Contrôle
du convertisseur à alimentation
directe.

8. Tous les paramètres de l’éolienne sont

maintenant définis et l’analyse de
stabilité transitoire peut être exécutée.

Tutoriel CYME 7.0 – Systèmes de conversion de l’énergie éolienne (SCEE) Page 5

 Analyse de l’effet de la variation du vent

Puisqu’il s’agit d’une analyse dynamique, le module d’analyse de stabilité transitoire sera utilisé.
Les étapes suivantes sont utilisées pour une analyse de l’effet de la variation de la vitesse du vent sur la
production d’énergie par un parc éolien typique:
a. Sélectionnez l’analyse de Stabilité transitoire dans la barre d’outils Simulation.

b. Cliquez sur l’icône Exécuter simulation .

c. Choisissez une configuration ou cliquez sur afin de régler les paramètres pour la répartition de
puissance initiale. Choisissez la méthode de calcul Fast Decoupled.

d. Saisissez les Paramètres de stabilité suivants:

e. Saisissez les Réglages du temps de simulation suivants:

f. Ne définissez aucune perturbation transitoire dans l’onglet Événements transitoires étant donné que
la seule perturbation est la variation du vent tel que spécifié pour les turbines éoliennes.
g. À l’onglet Surveillance, sélectionnez toutes les composantes du réseau à être monitorées, incluant
l’équivalent de source.

h. Lorsque tous les paramètres de l’étude sont saisis, cliquez sur le bouton puis sur le
bouton afin de démarrer l’analyse de stabilité transitoire.
i. Le processus débute par une analyse de répartition de puissance qui règle les conditions initiales tel
que requis pour l’analyse de stabilité transitoire.
j. L’analyse de stabilité transitoire s’éxécute immédiatement après et une fenêtre de rapport s’affiche
montrant le Temps en secondes et les Cycles, de même que le nombre d’itérations requises pour la
convergence à chaque pas de calcul.
k. Lorsque la simulation est terminée, la boîte de dialogue de sélection de graphiques de CYMVIEW
s’affiche à l’écran.
l. Choisissez les paramètres suivants pour la création des graphiques :
 Vitesse du vent
 Vitesse de rotation de la turbine éolienne (t.p.m.)
 Puissance active électrique des éoliennes W1 à W8
 Puissance active des éoliennes et du réseau public US_1
