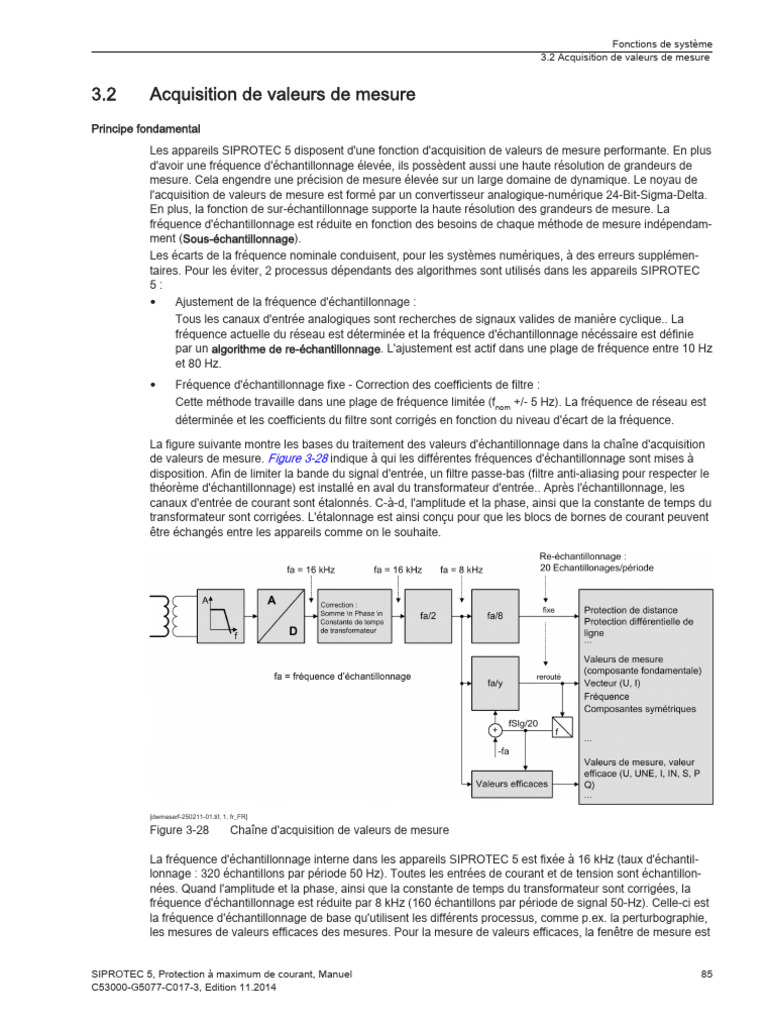

3.2 Acquisition de valeurs de mesure

Principe fondamental
Les appareils SIPROTEC 5 disposent d'une fonction d'acquisition de valeurs de mesure performante. En plus
d'avoir une fréquence d'échantillonnage élevée, ils possèdent aussi une haute résolution de grandeurs de
mesure. Cela engendre une précision de mesure élevée sur un large domaine de dynamique. Le noyau de
l'acquisition de valeurs de mesure est formé par un convertisseur analogique-numérique 24-Bit-Sigma-Delta.
En plus, la fonction de sur-échantillonnage supporte la haute résolution des grandeurs de mesure. La
fréquence d'échantillonnage est réduite en fonction des besoins de chaque méthode de mesure indépendam-
ment (Sous-échantillonnage).
Les écarts de la fréquence nominale conduisent, pour les systèmes numériques, à des erreurs supplémen-
taires. Pour les éviter, 2 processus dépendants des algorithmes sont utilisés dans les appareils SIPROTEC
5:
• Ajustement de la fréquence d'échantillonnage :
Tous les canaux d'entrée analogiques sont recherches de signaux valides de manière cyclique.. La
fréquence actuelle du réseau est déterminée et la fréquence d'échantillonnage nécéssaire est définie
par un algorithme de re-échantillonnage. L'ajustement est actif dans une plage de fréquence entre 10 Hz
et 80 Hz.

• Fréquence d'échantillonnage fixe - Correction des coefficients de filtre :

Cette méthode travaille dans une plage de fréquence limitée (fnom +/- 5 Hz). La fréquence de réseau est
déterminée et les coefficients du filtre sont corrigés en fonction du niveau d'écart de la fréquence.

La figure suivante montre les bases du traitement des valeurs d'échantillonnage dans la chaîne d'acquisition
de valeurs de mesure. Figure 3-28 indique à qui les différentes fréquences d'échantillonnage sont mises à
disposition. Afin de limiter la bande du signal d'entrée, un filtre passe-bas (filtre anti-aliasing pour respecter le
théorème d'échantillonnage) est installé en aval du transformateur d'entrée.. Après l'échantillonnage, les
canaux d'entrée de courant sont étalonnés. C-à-d, l'amplitude et la phase, ainsi que la constante de temps du
transformateur sont corrigées. L'étalonnage est ainsi conçu pour que les blocs de bornes de courant peuvent
être échangés entre les appareils comme on le souhaite.

[dwmeserf-250211-01.tif, 1, fr_FR]

Figure 3-28 Chaîne d'acquisition de valeurs de mesure

La fréquence d'échantillonnage interne dans les appareils SIPROTEC 5 est fixée à 16 kHz (taux d'échantil-
lonnage : 320 échantillons par période 50 Hz). Toutes les entrées de courant et de tension sont échantillon-
nées. Quand l'amplitude et la phase, ainsi que la constante de temps du transformateur sont corrigées, la
fréquence d'échantillonnage est réduite par 8 kHz (160 échantillons par période de signal 50-Hz). Celle-ci est
la fréquence d'échantillonnage de base qu'utilisent les différents processus, comme p.ex. la perturbographie,
les mesures de valeurs efficaces des mesures. Pour la mesure de valeurs efficaces, la fenêtre de mesure est
