[dwinterf-030211-01.tif, 1, fr_FR]

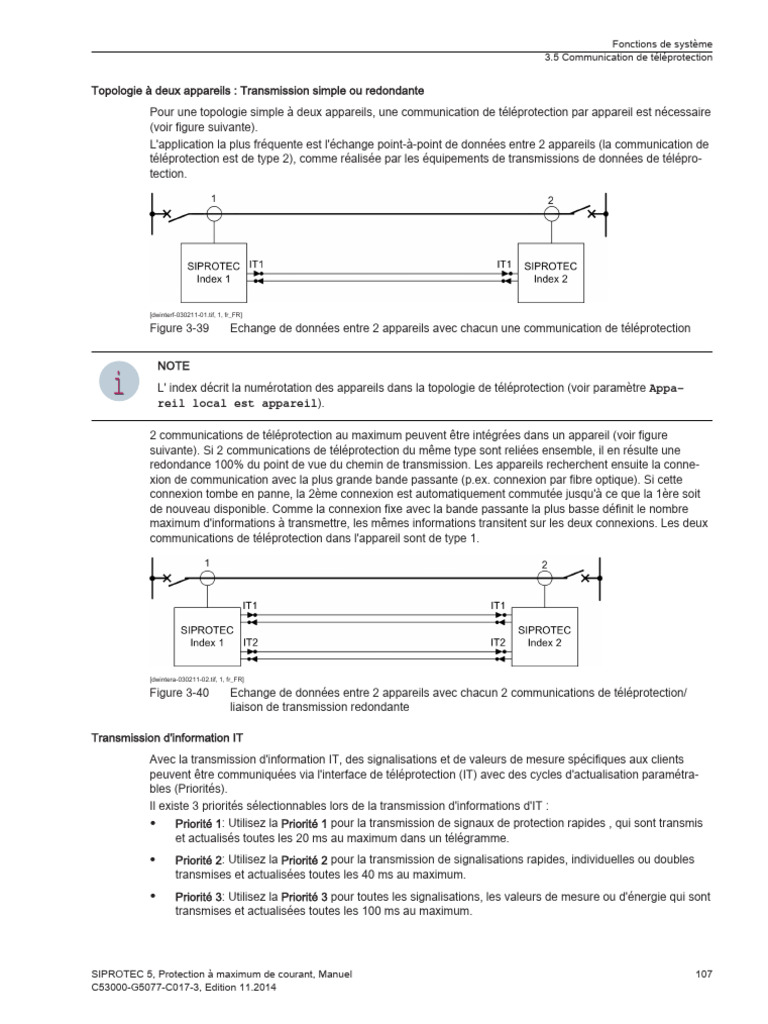

Figure 3-39 Echange de données entre 2 appareils avec chacun une communication de téléprotection
NOTE
i L' index décrit la numérotation des appareils dans la topologie de téléprotection (voir paramètre Appa-
reil local est appareil).
2 communications de téléprotection au maximum peuvent être intégrées dans un appareil (voir figure
suivante). Si 2 communications de téléprotection du même type sont reliées ensemble, il en résulte une
redondance 100% du point de vue du chemin de transmission. Les appareils recherchent ensuite la conne-
xion de communication avec la plus grande bande passante (p.ex. connexion par fibre optique). Si cette
connexion tombe en panne, la 2ème connexion est automatiquement commutée jusqu'à ce que la 1ère soit
de nouveau disponible. Comme la connexion fixe avec la bande passante la plus basse définit le nombre
maximum d'informations à transmettre, les mêmes informations transitent sur les deux connexions. Les deux
communications de téléprotection dans l'appareil sont de type 1.
[dwintera-030211-02.tif, 1, fr_FR]
Figure 3-40 Echange de données entre 2 appareils avec chacun 2 communications de téléprotection/
liaison de transmission redondante
Transmission d'information IT
Avec la transmission d'information IT, des signalisations et de valeurs de mesure spécifiques aux clients
peuvent être communiquées via l'interface de téléprotection (IT) avec des cycles d'actualisation paramétra-
bles (Priorités).
Il existe 3 priorités sélectionnables lors de la transmission d'informations d'IT :
• Priorité 1: Utilisez la Priorité 1 pour la transmission de signaux de protection rapides , qui sont transmis
et actualisés toutes les 20 ms au maximum dans un télégramme.
• Priorité 3: Utilisez la Priorité 3 pour toutes les signalisations, les valeurs de mesure ou d'énergie qui sont
transmises et actualisées toutes les 100 ms au maximum.
