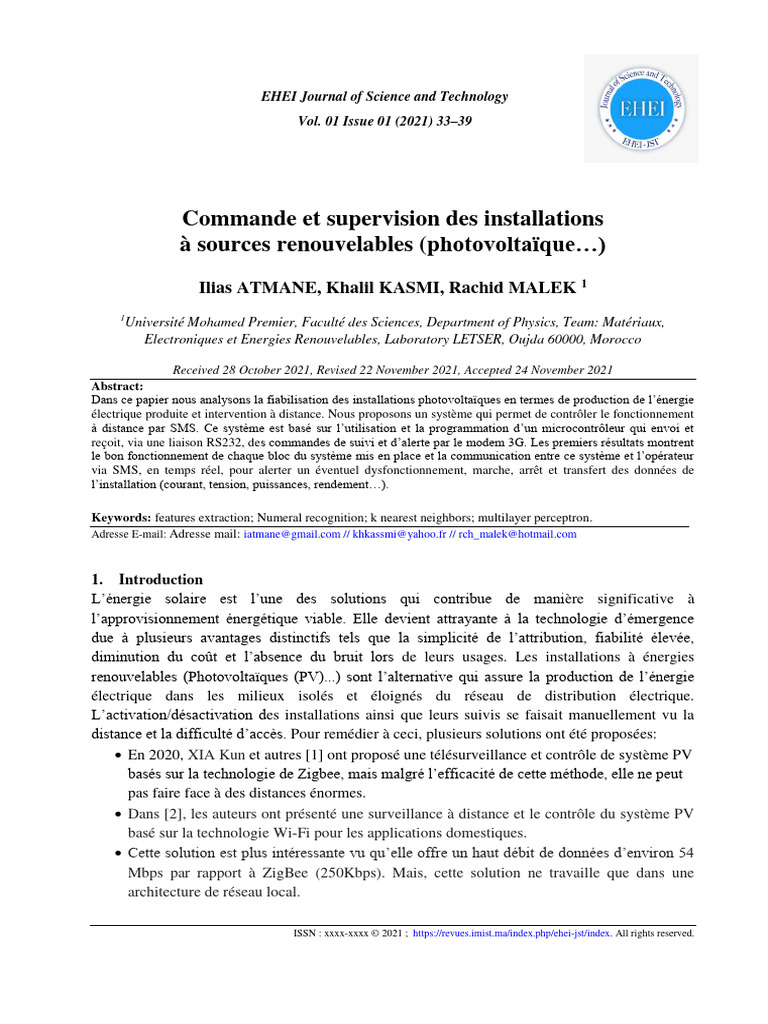

EHEI Journal of Science and Technology

Vol. 01 Issue 01 (2021) 33–39

Commande et supervision des installations

à sources renouvelables (photovoltaïque…)
Ilias ATMANE, Khalil KASMI, Rachid MALEK 1
1
Université Mohamed Premier, Faculté des Sciences, Department of Physics, Team: Matériaux,
Electroniques et Energies Renouvelables, Laboratory LETSER, Oujda 60000, Morocco

Received 28 October 2021, Revised 22 November 2021, Accepted 24 November 2021

Abstract:
Dans ce papier nous analysons la fiabilisation des installations photovoltaïques en termes de production de l’énergie
électrique produite et intervention à distance. Nous proposons un système qui permet de contrôler le fonctionnement
à distance par SMS. Ce système est basé sur l’utilisation et la programmation d’un microcontrôleur qui envoi et
reçoit, via une liaison RS232, des commandes de suivi et d’alerte par le modem 3G. Les premiers résultats montrent
le bon fonctionnement de chaque bloc du système mis en place et la communication entre ce système et l’opérateur
via SMS, en temps réel, pour alerter un éventuel dysfonctionnement, marche, arrêt et transfert des données de
l’installation (courant, tension, puissances, rendement…).

Keywords: features extraction; Numeral recognition; k nearest neighbors; multilayer perceptron.

Adresse E-mail: Adresse mail: iatmane@gmail.com // khkassmi@yahoo.fr // rch_malek@hotmail.com

1. Introduction
L’énergie solaire est l’une des solutions qui contribue de manière significative à
l’approvisionnement énergétique viable. Elle devient attrayante à la technologie d’émergence
due à plusieurs avantages distinctifs tels que la simplicité de l’attribution, fiabilité élevée,
diminution du coût et l’absence du bruit lors de leurs usages. Les installations à énergies
renouvelables (Photovoltaïques (PV)...) sont l’alternative qui assure la production de l’énergie
électrique dans les milieux isolés et éloignés du réseau de distribution électrique.
L’activation/désactivation des installations ainsi que leurs suivis se faisait manuellement vu la
distance et la difficulté d’accès. Pour remédier à ceci, plusieurs solutions ont été proposées:
 En 2020, XIA Kun et autres [1] ont proposé une télésurveillance et contrôle de système PV
basés sur la technologie de Zigbee, mais malgré l’efficacité de cette méthode, elle ne peut
pas faire face à des distances énormes.
 Dans [2], les auteurs ont présenté une surveillance à distance et le contrôle du système PV
basé sur la technologie Wi-Fi pour les applications domestiques.
 Cette solution est plus intéressante vu qu’elle offre un haut débit de données d’environ 54
Mbps par rapport à ZigBee (250Kbps). Mais, cette solution ne travaille que dans une
architecture de réseau local.

ISSN : xxxx-xxxx © 2021 ; https://revues.imist.ma/index.php/ehei-jst/index. All rights reserved.

 I. Atmane et al., EHEI J. Sci. Technol. 01(01) (2021) 33-39 34

 En [3-5] plusieurs systèmes ont été fait pour acquérir, à distance, les grandeurs courant,
tension, éclairage, puissance… en utilisant le module GSM. Mais ces systèmes se limitent
juste à l’envoi des grandeurs, donc aucun contrôle de la station à distance.
Dans ce cadre, nous proposons la fiabilisation, la télésurveillance et le contrôle des installations
PV en se basant sur le GSM. Ceci permet d’une part de remédier aux problèmes rencontrés dans
la littérature, et d’autres parts, une gestion intelligente et instantanée de la production de
l’énergie électriques par ces installations renouvelables.

2. Architecture Globale
L’architecture globale, du système de control et de supervision qui fait l’objet de notre
réalisation, est constituée par trois modules (Figure 1) :
 Générateur PV,
 Un bloc de puissance qui jour le rôle d’un interrupteur entre le générateur PV et la
charge,
 Un module Electrique qui convertit la tension délivrée par le panneau en 5V.
 Un module Informatique qui reçoit, d’une part, les commandes envoyées par SMS pour :
o Activer/désactiver la station,
o Envoyer les grandeurs mesurées (courant, tension, puissance …).
o Détecter la panne de la station et envoi l’alerte par SMS au responsable.
 Un module Télécom qui transmet l’alerte aux responsables via un modem 3G [6] et
acquis les commandes d’activation/désactivation de la station ou bien celle des grandeurs
électriques (courant, tension, puissances, rendements, …).

Figure 1 : Schéma de l'architecture globale du système PV muni d’un système de control et de supervision

EHEI-JST
 I. Atmane et al., EHEI J. Sci. Technol. 01(01) (2021) 33-39 35

3. Fonctionnement de système de control

A. Module informatique:

L’algorithme de la figure montre les étapes d’acquisition et control de l’installation PV en

utilisant le PIC 18F4550 [7]. Les différentes commandes seront envoyées, via un câble RS232
[8], au PC qui va les transmettre au modem 3G relié à ce dernier via le port USB.
Pour communiquer avec les différents blocs de l’installation (Panneaux PV, charge, …), nous
avons :
 Utilisé l’une des PINs A/D du PIC comme entrée pour acquérir la tension, et programmé,
ce dernier, pour envoyer les commandes adéquates pour signaler la « mise en marche »
ou bien «la panne » de la station suivant la valeur acquise.
 Programmé le PIC pour qu’il reçoive des messages de commande pour mettre en
marche/arrêt de la station PV ou bien envoyer les grandeurs mesurées. Pour cette
dernière, nous avons programmé une autre PIN A/D comme entrée analogique pour
mesurer le courant, la tension et la puissance.

Figure 2 : Algorithme d’acquisition et de control de l’installation PV en utilisant le PIC 18F4550.

B. Module Telecom:

Pour qu’on puisse communiquer avec un modem 3G, il nous faudra des commandes
compréhensibles de types AT ou Hayes [9]. Ces commandes sont toujours préfixées par AT. En
général, ces deux codes (AT+ commande) sont utilisés pour synchroniser le modem à la bonne

EHEI-JST
 I. Atmane et al., EHEI J. Sci. Technol. 01(01) (2021) 33-39 36

vitesse. Les commandes agissent sur des registres internes qui sont manipulables directement.
L’envoi d’un message AT s’effectue suivant la figure 3 :
 Pour l’envoi d‘un message SMS, notre programme envoi une séquence de commandes AT qui
doivent être effectuées avec succès.
 AT+CMGF=1 : Définition du Format de Message, il y a deux types de messages
0 : PDU (Protocol Description Unit) Mode
1 : mode texte
 AT+CNMI = X, X, X, X, X : Définition du type de notification lors de la réception d’un
nouveau message. Dans notre cas nous avons choisi la réception directe du message sur le
port RS232. Le choix du mode de réception se fait en remplaçant les ‘X’ par les chiffres
adéquats.
 AT+CMGS : Cette commande permet l’envoi d’un SMS, la syntaxe de la commande est :
AT+CMGS= ["numéro de téléphone"+<CR>message<CTRL+Z/ESC>] :
Exemple:
AT+CMGS ="+**********" <CR>
"WARN: STATION PV EN PANNE " <CTRL+Z/ESC>

Figure 3 : Envoi d'un message SMS via les commandes AT.

4. Resultats
Dans ce paragraphe, nous présentons les premiers résultats de fonctionnement de notre système
lorsque le PC communique avec le PIC via une liaison RS232. Pour ce faire, le composant
UART envoi notre message en le coupant en trame de 8bits comme le montre le schéma de la
figure 4. La totalité de notre message sera celui représenté sur la figure 5.
Quand la station est en arrêt, le programme attend la commande d’activation en vérifiant le
numéro de téléphone (si le message vient vraiment du responsable) (bloc (A) figure 6), et en
lisant le contenu du message pour voir s’il s’agit d’un message d’activation ou d’autre
commande (bloc (B) figure 6). Une fois ces vérifications sont faites, le programme active
automatiquement la station et envoi un message qui confirme son activation (bloc (C) figure 6).
Une fois la station activée, le programme passe à la vérification de son bon fonctionnement. S’il

EHEI-JST
 I. Atmane et al., EHEI J. Sci. Technol. 01(01) (2021) 33-39 37

détecte une défaillance (Figure 7), il envoi directement un message d’alerte pour avertir le
responsable afin de réparer le problème. Le retard de 9 ms est dû au temps de conversion A/D.
La réparation de la station sera suivie par l’envoi d’un message qui va l’affirmer (Figure 8).
Comme l’activation de la station, la désactivation suit les mêmes démarches en passant par la
vérification du numéro de téléphone (bloc (A) figure 9), la lecture de la commande de
désactivation envoyée dans le message (bloc (B) figure 9) et l’envoi du message du confirmation
de désactivation de la station (bloc (C) figure 9).
Le responsable peut aussi acquérir les grandeurs (courant, tension, puissance) dans le cas où la
station est en marche.
Dans le cas où la station est en arrêt la seule commande tolérer par notre système est la
commande de la mise en marche puisque la vérification du disfonctionnement de la station ainsi
que la demande de grandeur sera inutile tant que la station est en arrêt.

Figure 4 : Format de la trame UART.

Figure 5: Format du message envoyé

Figure 6 : Envoi du message « station en marche » une fois la station activée.

EHEI-JST
 I. Atmane et al., EHEI J. Sci. Technol. 01(01) (2021) 33-39 38

Figure 7 : Envoi du message d’alerte une fois la panne détectée.

Figure 8 : Envoi du message qui confirme la réparation de la station.

Figure 9 : Envoi du message qui confirme l’arrêt de la station.

Conclusion

Dans ce papier, nous avons proposé une nouvelle stratégie de commande et supervision des
installations à sources renouvelables (Photovoltaïque, …) par SMS. Les premiers résultats
montrent le bon fonctionnement de chaque bloc du système et le control des installations à
distance : marche/arrêt et acquisition des grandeurs électriques (tensions, courants, puissances,
rendement, …).

EHEI-JST
 I. Atmane et al., EHEI J. Sci. Technol. 01(01) (2021) 33-39 39

En perspective, ce travail sera poursuivi et validé sur une installation PV de 15 kW, située à 120
kW du laboratoire. Ensuite, nous étendons le système de supervision à l’usage de l’Internet qui
est caractérisé par des avantages très intéressants pour les grandes distances (rapidité, coût…).

Références:
[1] K. Xia, J. Ni, Y. Ye, et al. A real-time monitoring system based on ZigBee and 4G
communications for photovoltaic generation. CSEE Journal of Power and Energy Systems,
6(1) (2020) 52-63.
[2] S. Ansari, A. Ayob, M. Lipu, S. Hossain, et al. A review of monitoring technologies for solar
PV systems using data processing modules and transmission protocols: Progress, challenges
and prospects. Sustainability, 13 (15) (2021) 8120.
[3] Muhammad Usman TAHIR, Syed Muhammad AHSAN, Syed Muhammad ARIF, et al. GSM
Based Advanced Water Quality Monitoring System Powered by Solar Photovoltaic System.
In : 2018 Australasian Universities Power Engineering Conference (AUPEC). IEEE, (2018)
p. 1-5.
[4] Kerem, Alper et Yazgan, Abdusselam. Design and prototyping of GSM-bluetooth based
solar energy remote monitoring system. COMPEL-The international journal for computation
and mathematics in electrical and electronic engineering, (2021).
[5] R.F. Khelifa & K. Jelassi, Khaled. A Smart Control System For Solar Photovoltaic Power
Supply In Rural Africa. International Journal of Renewable Energy Research (IJRER), 8(3)
(2018) 1718-1728.
[6] https://www.4gltemall.com/blog/wp-content/uploads/2012/11/HUAWEI-E368-3G-USB-
Modem-Specifications.pdf. Date d’accès : 24/02/2022
[7] PIC18F2455/2550/4455/4550 Data Sheet, Microchip,
www.microchip.com/downloads/en/devicedoc/39632c.pdf. Date d’accès: 24/02/2016
[8] Application Note 83 Fundamentals of RS–232 Serial Communications,
https://www.academia.edu/29959492/Application_Note_83_Fundamentals_of_RS_232_Seri
al_Communications, Date d’accès: 24/02/2022.
[9] https://www.sparkfun.com/datasheets/Cellular%20Modules/AT_Commands_Reference_Gui
de_r0.pdf. Date d’accès : 24/02/2022
