Fonctions de système

3.5 Communication de téléprotection

[scbaspsr-021210-01.tif, 1, fr_FR]

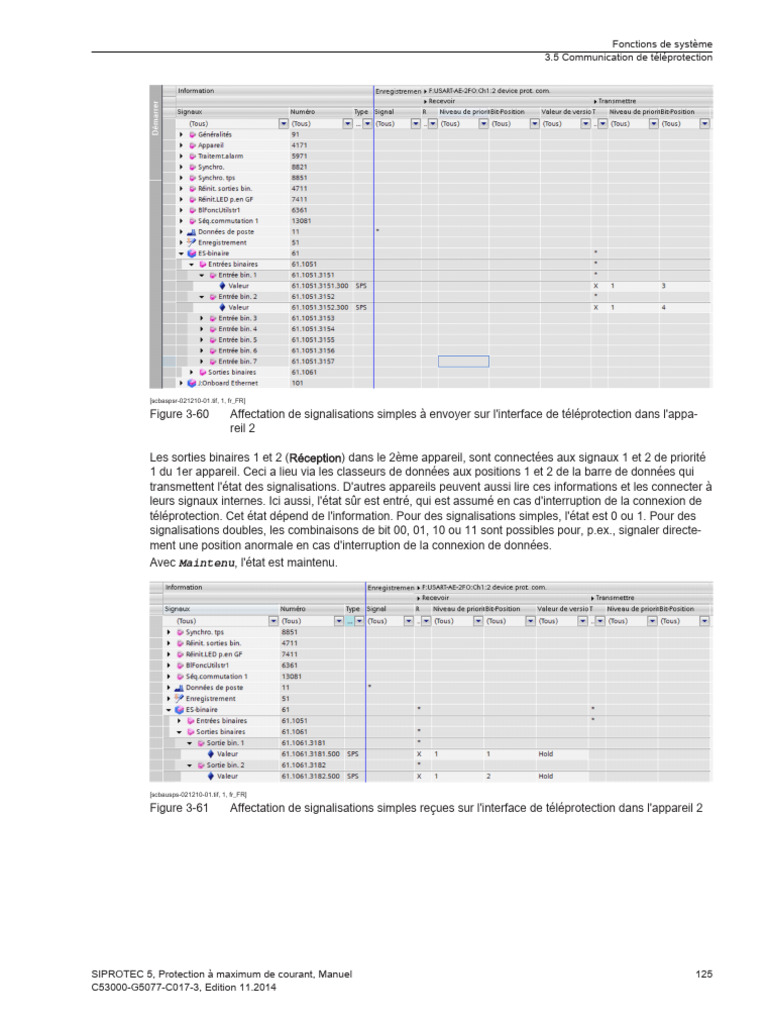

Figure 3-60 Affectation de signalisations simples à envoyer sur l'interface de téléprotection dans l'appa-
reil 2

Les sorties binaires 1 et 2 (Réception) dans le 2ème appareil, sont connectées aux signaux 1 et 2 de priorité
1 du 1er appareil. Ceci a lieu via les classeurs de données aux positions 1 et 2 de la barre de données qui
transmettent l'état des signalisations. D'autres appareils peuvent aussi lire ces informations et les connecter à
leurs signaux internes. Ici aussi, l'état sûr est entré, qui est assumé en cas d'interruption de la connexion de
téléprotection. Cet état dépend de l'information. Pour des signalisations simples, l'état est 0 ou 1. Pour des
signalisations doubles, les combinaisons de bit 00, 01, 10 ou 11 sont possibles pour, p.ex., signaler directe-
ment une position anormale en cas d'interruption de la connexion de données.
Avec Maintenu, l'état est maintenu.

[scbausps-021210-01.tif, 1, fr_FR]

Figure 3-61 Affectation de signalisations simples reçues sur l'interface de téléprotection dans l'appareil 2
