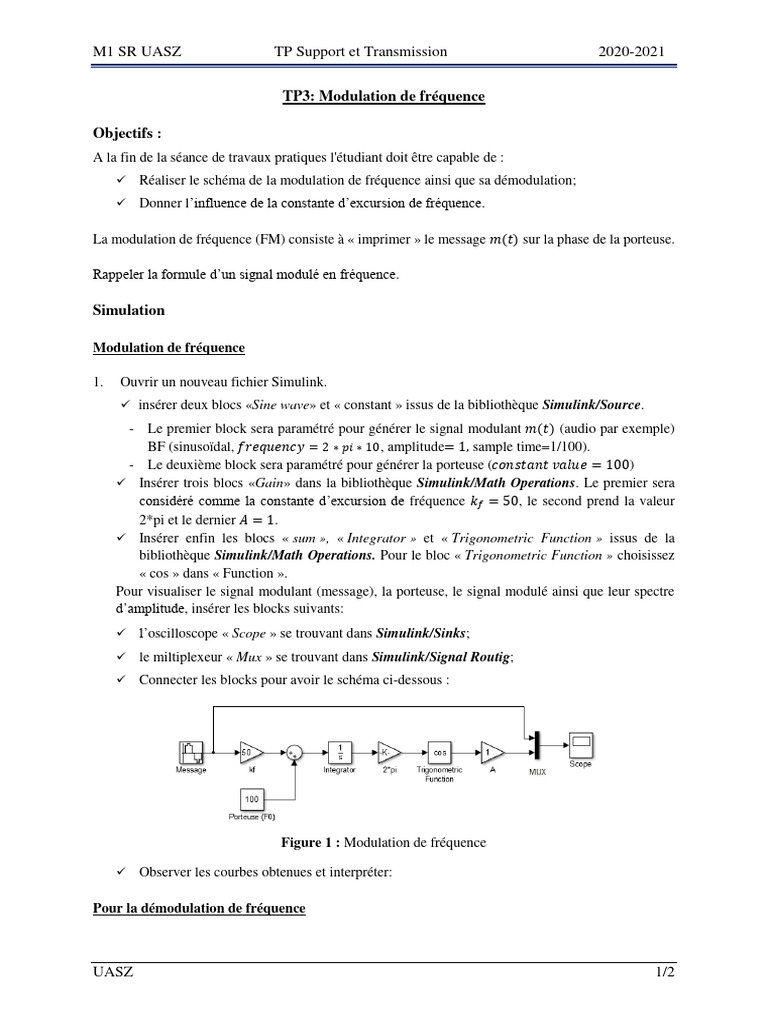

TP3: Modulation de fréquence

Objectifs :
A la fin de la séance de travaux pratiques l'étudiant doit être capable de :
 Réaliser le schéma de la modulation de fréquence ainsi que sa démodulation;
 Donner l’influence de la constante d’excursion de fréquence.

La modulation de fréquence (FM) consiste à « imprimer » le message 𝑚(𝑡) sur la phase de la porteuse.

Rappeler la formule d’un signal modulé en fréquence.

Simulation

Modulation de fréquence

1. Ouvrir un nouveau fichier Simulink.

 insérer deux blocs «Sine wave» et « constant » issus de la bibliothèque Simulink/Source.
- Le premier block sera paramétré pour générer le signal modulant 𝑚(𝑡) (audio par exemple)
BF (sinusoïdal, 𝑓𝑟𝑒𝑞𝑢𝑒𝑛𝑐𝑦 = 2 ∗ 𝑝𝑖 ∗ 10, amplitude= 1, sample time=1/100).
- Le deuxième block sera paramétré pour générer la porteuse (𝑐𝑜𝑛𝑠𝑡𝑎𝑛𝑡 𝑣𝑎𝑙𝑢𝑒 = 100)
 Insérer trois blocs «Gain» dans la bibliothèque Simulink/Math Operations. Le premier sera
considéré comme la constante d’excursion de fréquence 𝑘𝑓 = 50, le second prend la valeur
2*pi et le dernier 𝐴 = 1.
 Insérer enfin les blocs « sum », « Integrator » et « Trigonometric Function » issus de la
bibliothèque Simulink/Math Operations. Pour le bloc « Trigonometric Function » choisissez
« cos » dans « Function ».
Pour visualiser le signal modulant (message), la porteuse, le signal modulé ainsi que leur spectre
d’amplitude, insérer les blocks suivants:
 l’oscilloscope « Scope » se trouvant dans Simulink/Sinks;
 le miltiplexeur « Mux » se trouvant dans Simulink/Signal Routig;
 Connecter les blocks pour avoir le schéma ci-dessous :

Figure 1 : Modulation de fréquence

 Observer les courbes obtenues et interpréter:

Pour la démodulation de fréquence

UASZ 1/2
M1 SR UASZ TP Support et Transmission 2020-2021

Rappeler le principe de la démodulation synchrone.

Ajouter les blocks ci-dessous au schéma de modulation figure 1 :

 un block «Matrix Multiply» issu de la bibliothèque DSP System Toolboox/Math

Functions/Matrices and Linear Algebria/Matrix Operations.
 Un filtre passe-bas «Analogue Filter». Filter type : lowpass, Filter order : 5 et fréquence
2*pi*10.
 Le block Continuous Time VCO se trouvant dans Communications System
Toolbox/Synchronization/Components et
 Un oscilloscope « Scope » à 2 entrées;
 Connecter les blocks pour avoir le schéma ci-dessous :

Figure 2 : Modulation et démodulation FM

 Interpréter les signaux observés

 Comparer le signal démodulé avec le signal modulant.
