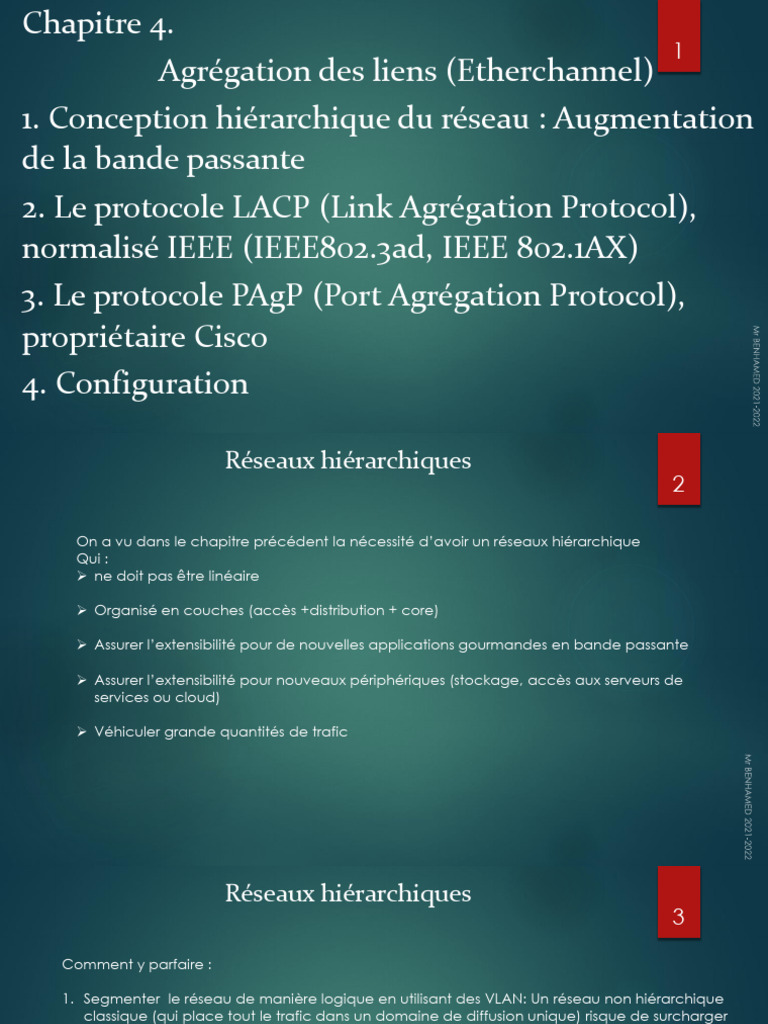

Chapitre 4.

1
Agrégation des liens (Etherchannel)
1. Conception hiérarchique du réseau : Augmentation
de la bande passante
2. Le protocole LACP (Link Agrégation Protocol),
normalisé IEEE (IEEE802.3ad, IEEE 802.1AX)
3. Le protocole PAgP (Port Agrégation Protocol),
propriétaire Cisco
4. Configuration
 Réseaux hiérarchiques
2

On a vu dans le chapitre précédent la nécessité d’avoir un réseaux hiérarchique

Qui :
 ne doit pas être linéaire

 Organisé en couches (accès +distribution + core)

 Assurer l’extensibilité pour de nouvelles applications gourmandes en bande passante

 Assurer l’extensibilité pour nouveaux périphériques (stockage, accès aux serveurs de

services ou cloud)

 Véhiculer grande quantités de trafic

 Réseaux hiérarchiques
3
Comment y parfaire :

1. Segmenter le réseau de manière logique en utilisant des VLAN: Un réseau non hiérarchique
classique (qui place tout le trafic dans un domaine de diffusion unique) risque de surcharger
rapidement les liaisons des commutateurs.

2. Appliquer des fonctionnalités VLAN au commutateur du réseau pour n'envoyer le trafic que
là où il doit aller au débit nécessaire.

3. Fournir les capacités nécessaires ( machines, commutateurs, liens).

4. Établir un routage à débit filaire entre les VLAN.

5. Hiérarchiser les applications et régulez le trafic

6. Réduire les dépenses par l’intégration de la commutation,

 Augmentation de la bande passante
4

On peut augmenter la bande passante par des liens plus rapide mais cette solution est très couteuse.

Il est aussi possible d’augmenter les vitesses du réseau en utilisant plusieurs liens physiques
entre les switchs, mais le protocole spanning tree bloquera l’un des liens pour éviter les
boucles, comme l’image peut le résumer.
 Agrégation des liens (Etherchannel)
5
Une solution proposée par CISCO: Agrégation des liens (Etherchannel)

L'agrégation de liens permet de combiner plusieurs liaisons physique Ethernet

en une seule liaison logique entre deux périphériques en réseau.

Liaison redondantes deux FE entre deux

switchs S1 et S2 ,
STP ouvre la boucle, même si on a
physiquement deux liaison on utilise
qu’une seule et on a pas gagner en BP
Agrégation des liens (Etherchannel)
6

Il est possible de regrouper de deux à huit ports

physiques dans un lien logique EtherChannel, par
contre les types de ports doivent être identiques sur
ce même lien. C’est-à-dire, par exemple, qu’on peut
regrouper quatre ports Fast Ethernet dans une seule
liaison Ethernet, mais on ne peut pas regrouper deux
ports FastEthernet et deux ports Gigabit Ethernet
dans un seul lien EtherChannel.
Agrégation des liens (Etherchannel)
7
Avantage de l’Etherchannel:
 Amélioration de la BP ( si les deux
FE1 sont à 100 Mbps la liaison
etherchannel est à 200Mbps.

 Assure la disponibilité (les deux

liaisons sont redondantes

 Equilibrage de charges : les deux

FE sont utilisées simultanément
Agrégation des liens (Etherchannel)
8
Limites et restrictions de l’Etherchannel:
 Nbre max de 8 ports physiques pour une
liaison etherchanne.

 Chaque switch ne peut prendre qu’un max

de 6 channels etherchannels

 Même type de port

 Mode bidirectionnel simultané

 Cohérence de la configuration
même mode (Trun ou Accès)
mêmes VLAN autorisés
 Protocoles d’Agrégation des liens (Etherchannel)
9

Le protocole LACP (Link Agrégation Protocol),

normalisé IEEE (IEEE802.3ad, IEEE 802.1AX)

Le protocole PAgP (Port Agrégation Protocol),

propriétaire Cisco
 Le protocole LACP (Link Agrégation Control Protocol),
10

LACP est un protocole standardisé par l'IEEE dans sa norme 802.3ad, il est implémenté par
différents constructeurs. Il fournit un mécanisme permettant de contrôler le groupement
de plusieurs ports physiques en un canal logique de communication.

Le principe de fonctionnement consiste à émettre des paquets LACP vers l'équipement

partenaire, directement connecté et configuré pour utiliser LACP.
Le mécanisme LACP va permettre d'identifier si l'équipement en face prend LACP en
charge, et groupera les ports configurés de manière similaire (vitesse, mode duplex, VLAN,
trunk de vlan, etc.)

Un équipement configuré pour utiliser LACP peut fonctionner en deux modes :

passif : l'équipement n'initiera pas de négociation LACP. Il répondra uniquement aux
sollicitations des équipements « partenaires ».
actif : l'équipement initiera les négociations LACP.
Le protocole LACP (Link Agrégation Control Protocol),
11

Négociation entre les

deux switchs
 Le protocole PAgP (Port Agrégation Protocol),
12
PAgP est un protocole propriétaire Cisco, de ce fait disponible sur les commutateurs Cisco
ainsi que sur les équipements disposant de la licence adéquate. Son utilisation permet de
faciliter et d'automatiser la configuration des agrégats de liens (EtherChannel chez Cisco) en
échangeant les informations nécessaires entre les ports Ethernet, à la manière de LACP.
Un équipement configuré pour utiliser PAgP peut fonctionner en deux modes :
auto : négociation passive avec le second équipement
desirable : négociation active avec le second équipement

Négociation entre les

deux switchs
 Configuration des liens (Etherchannel)
13
Configuration d’un Ethechannel par les protocoles PAgP & LACP

Soit un réseau formé de deux switchs

(switchA et switchB)
Connectés par deux liens physiques FE (FE1
et FE2).
On désire regrouper les deux interfaces
physiques de chaque switch, Fa0/1 et
Fa0/2, dans un seul lien logique.
 Configuration des liens (Etherchannel)
14
on commence, par la configuration de l’interface, avec la
commande « interface Fa0/1 » pour y créer un channel-
group. Nous choisirons le groupe de canaux N°1. Si on fait un « channel-group 1 mode »
suivi d’un « ? », nous pouvons voir les
différents modes possibles des
protocoles PAgp et LACP.

Pour l’exemple, on prend le

mode « Desirable » du
protocole PAgP, et on aussi le
fait sur le port Fa0/2
 Configuration des liens (Etherchannel)
15
Le switchA est donc configuré en mode « Desirable » du protocole PAgP. Il entre donc négociation
avec le switchB pour monter un etherchannel.
Et sur le switch B, on choisie le mode « Auto » pour qu’ils répondent bien à la demande du switchA
pour établir un Etherchannel.

Un message log nous confirme la création de l’interface portchannel 1.

 Configuration des liens (Etherchannel)
16
Maintenant que le port channel 1 est créé, nous pouvons rentrer dans la
configuration de l’interface, avec la commande « interface port-channel»
Toutes les modifications
faites sur l’interface logique
port channel 1, seront
reportées sur les interfaces
physiques Fa0/1 et Fa0/2.

La commande « show etherchannel 1 port-channel » permet bien de vérifier si le port channel

est actif ou non.
Configuration des liens (Etherchannel)
17
La commande « show ethernetchannels
summary », est très utile quand on à plusieurs
interfaces ethernchannels.const

On remarque ici que le protocole utilisé c’est le PAgP,

ainsi que les deux interfaces utilisées sur le port
channel sont les interfaces Fa0/1 et Fa0/2

Une autre méthode qui permet de vérifier la configuration

etherchannel, c’est la commande « show interface
etherchannel ».
Elle permet aussi d’afficher des informations sur le switch local,
et sur le switch d’en face ( le switch partenaire)en plus
 Configuration des liens (Etherchannel)
18
Le load balancing
Une dernière chose à voir sur l’agrégation de liens, est l’équilibrage de charge, aussi dite
load balancing
La commande utilisée ici est « show
etherchannel load-balance » qui permet de
voir la configuration de l’etherchannel par défaut.

Ici, l’équilibrage de charge se

fait par la mac-adresse source.
