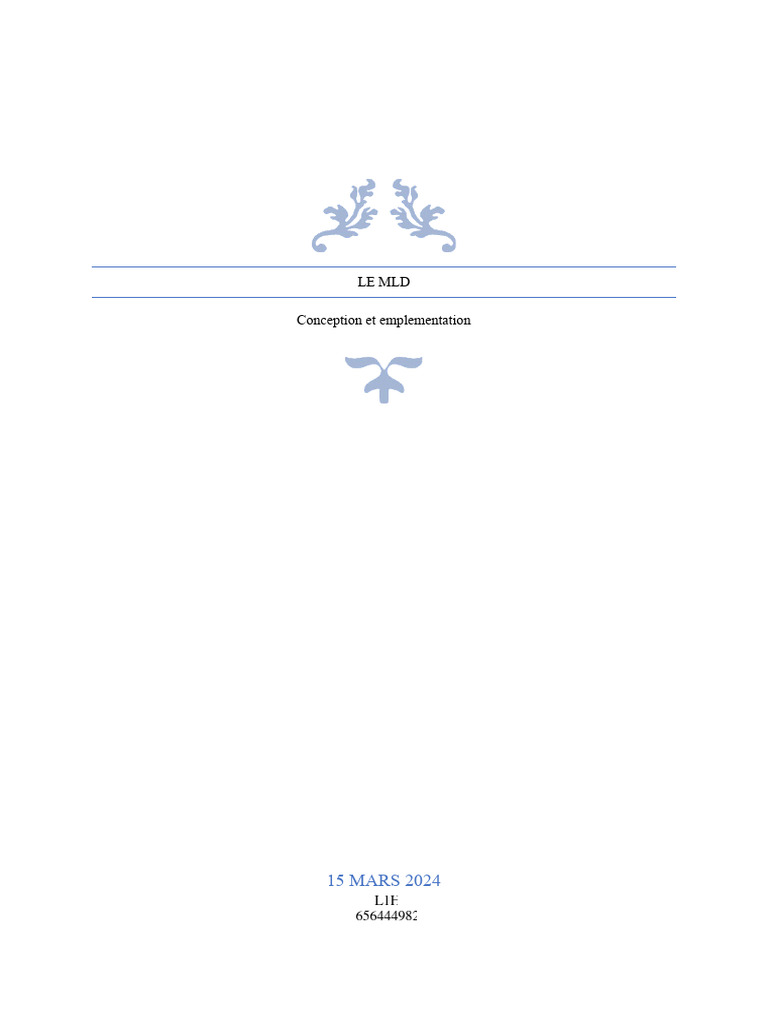

LE MLD

Conception et emplementation

15 MARS 2024
L1H
656444982
MEMBRES DU GROUPE

p. 1
 SOMMAIRE
Le Modèle Logique de Données (MLD) : Fondements et Applications dans les Bases de Données3
Composantes du MLD :.....................................................................................................................3
Applications du MLD :.......................................................................................................................4
EXEMPLES DETAILLES :..............................................................................................................5
Exemple : Gestion d'une Librairie en ligne..................................................................................5
Exemple : de système de gestion d’entreprise..............................................................................7
Conclusion...........................................................................................................................................8

p. 2
 Le Modèle Logique de Données (MLD) : Fondements et
Applications dans les Bases de Données
Le Modèle Logique de Données (MLD) est un composant crucial dans le processus de
conception des bases de données. Il offre une représentation abstraite des données et de leurs
relations, indépendamment du système de gestion de base de données (SGBD) utilisé. Dans
cet exposé, nous allons explorer les fondements du MLD ainsi que ses applications pratiques,
en mettant en avant un exemple concret.

Composantes du MLD :
Entités :

o Les entités sont des représentations abstraites d'objets du monde réel qui ont
une signification dans le domaine d'application de la base de données. Elles
sont souvent nommées en fonction de leur rôle dans le système et regroupent
des informations pertinentes. Par exemple, dans une base de données de
gestion de bibliothèque, les entités pourraient être "Livre" et "Auteur".
o Chaque entité est caractérisée par un ensemble d'attributs qui décrivent ses
propriétés. Par exemple, pour l'entité "Livre", les attributs pourraient inclure le
titre, l'auteur, l'année de publication, le genre, etc.

Attributs :

o Les attributs sont des éléments qui définissent les caractéristiques ou les
propriétés des entités. Ils représentent des données spécifiques qui sont
associées à chaque entité. Par exemple, pour l'entité "Livre", des attributs tels
que le titre, l'auteur et l'année de publication sont pertinents.
o Les attributs peuvent être de différents types, tels que des chaînes de
caractères, des nombres, des dates, etc. Ils doivent être choisis avec soin pour
capturer toutes les informations nécessaires tout en évitant la redondance.

Relations :

o Les relations définissent les associations et les liens entre les entités. Elles
indiquent comment les entités sont connectées ou interagissent les unes avec
les autres. Par exemple, dans une base de données de gestion de bibliothèque,
il y a une relation "Écrit Par" entre les entités "Livre" et "Auteur", indiquant
que chaque livre est écrit par un ou plusieurs auteurs.
o Les relations peuvent être de différents types, tels que "un-à-un", "un-à-
plusieurs" ou "plusieurs-à-plusieurs", en fonction de la nature de l'association
entre les entités.

Schéma du MLD :

o Le schéma du MLD consiste en une représentation structurée des entités, des

attributs et des relations sous forme de tables. Chaque table représente une
entité ou une relation, avec des colonnes correspondant aux attributs.

p. 3
 o Les clés primaires et les clés étrangères sont utilisées pour définir les
contraintes d'intégrité référentielle et garantir l'intégrité des données. Les clés
primaires identifient de manière unique chaque enregistrement dans une table,
tandis que les clés étrangères établissent des liens entre les tables en
référençant les clés primaires d'autres tables.

Exemple :

Prenons un exemple d'un système de gestion de bibliothèque pour illustrer le concept de

MLD.

1. Entités :
o Livre (ISBN, Titre, Auteur, Année_de_Publication, Genre)
o Auteur (ID_Auteur, Nom, Prénom, Date_de_Naissance)
2. Attributs :
o Livre : ISBN (identifiant unique), Titre, Auteur, Année_de_Publication, Genre
o Auteur : ID_Auteur (identifiant unique), Nom, Prénom, Date_de_Naissance
3. Relations :
o Un livre est écrit par un seul auteur, mais un auteur peut avoir écrit plusieurs
livres. Il y a donc une relation "Écrit Par" entre Livre et Auteur.

Schéma du Modèle Logique de Données (MLD) :

Dans ce schéma, "Livre_ISBN" et "Auteur_ID" sont des clés étrangères faisant référence aux
clés primaires des entités correspondantes.

Applications du MLD :
Conception de Bases de Données :

Le processus de conception de bases de données commence souvent par la création

d'un MLD. Cela implique de traduire les exigences fonctionnelles du système en une
représentation logique des données. Le MLD capture les entités principales du
système, ainsi que les relations entre ces entités.

Dans notre exemple de système de gestion de bibliothèque, la création du MLD a

nécessité l'identification des entités principales telles que "Livre" et "Auteur", ainsi
que la spécification de leurs attributs respectifs. Ensuite, les relations entre ces entités
ont été définies, comme la relation "Écrit Par" entre "Livre" et "Auteur".

p. 4
Communication entre les Acteurs :

Le MLD sert de langage commun entre les différents acteurs impliqués dans le
processus de conception et de développement des bases de données. Les concepteurs
de bases de données utilisent le MLD pour communiquer avec les développeurs, les
analystes et les utilisateurs finaux afin de s'assurer que les exigences de données sont
correctement comprises et prises en compte.

Par exemple, dans le cas de notre système de gestion de bibliothèque, le MLD fournit
une représentation visuelle des données qui peut être partagée et discutée avec les
parties prenantes pour obtenir des commentaires et des validations.

Optimisation des Performances :

Une conception efficace du MLD peut contribuer à l'optimisation des performances de

la base de données. En définissant clairement les entités et les relations entre elles, les
redondances de données inutiles peuvent être évitées, ce qui réduit l'espace de
stockage nécessaire et améliore l'efficacité des opérations de lecture et d'écriture.

De plus, en identifiant correctement les clés primaires et les clés étrangères, ainsi
qu'en normalisant la structure des données, les requêtes SQL peuvent être optimisées
pour des performances optimales.

Évolution et Maintenance :

Le MLD fournit également un cadre pour l'évolution et la maintenance ultérieures de

la base de données. En documentant clairement la structure logique des données, il est
plus facile d'apporter des modifications ou des ajouts à la base de données sans
compromettre son intégrité ou sa cohérence.

Par exemple, si de nouveaux besoins métier émergent ou si des changements sont

nécessaires dans la structure des données, le MLD peut servir de guide pour effectuer
ces modifications de manière systématique et contrôlée.

EXEMPLES DETAILLES :
Exemple : Gestion d'une Librairie en ligne

Imaginons que nous devons concevoir une base de données pour une librairie en ligne. Voici
les entités principales que nous pourrions identifier :

1. Livres :
o Attributs : ISBN (identifiant unique), Titre, Auteur, Prix, Date de publication,
Éditeur, etc.
2. Auteurs :
o Attributs : ID_Auteur (identifiant unique), Nom, Prénom, Date de naissance,
Nationalité, etc.
3. Commandes :

p. 5
 o Attributs : Numéro de commande (identifiant unique), Date de commande,
Statut de commande, Montant total, etc.
4. Clients :
o Attributs : ID_Client (identifiant unique), Nom, Prénom, Adresse, Email, etc.
5. Catégories de Livres :
o Attributs : ID_Catégorie (identifiant unique), Nom de la catégorie, Description,
etc.
6. Détails de Commande :
o Attributs : ID_Détail (identifiant unique), Numéro de commande (clé
étrangère), ISBN du livre (clé étrangère), Quantité, Prix unitaire, etc.

Relations :

 Un livre peut appartenir à plusieurs catégories, et une catégorie peut contenir plusieurs
livres. Relation : "Appartient À".
 Un livre est écrit par un ou plusieurs auteurs, et un auteur peut avoir écrit plusieurs
livres. Relation : "Écrit Par".
 Un client peut passer plusieurs commandes, et chaque commande est passée par un
seul client. Relation : "Passe".
 Une commande peut contenir plusieurs détails de commande, et chaque détail de
commande est associé à une seule commande. Relation : "Contient".

Schéma du MLD :

Exemple de Requête SQL :

Si nous voulons récupérer tous les livres écrits par un auteur particulier, par exemple "J.K.
Rowling", la requête SQL pourrait ressembler à ceci :

Cette requête sélectionnera tous les livres dont l'auteur correspond à "J.K. Rowling".

p. 6
Applications du MLD :

 Conception : Il nous permet de définir la structure de la base de données, y compris

les entités, les attributs et les relations entre elles.
 Communication : Il fournit un langage commun pour discuter des spécifications du
système entre les membres de l'équipe de développement.
 Optimisation des Performances : Une bonne conception du MLD peut améliorer les
performances de la base de données en évitant la redondance et en optimisant les
requêtes.
 Maintenance : Il facilite la maintenance et l'évolution de la base de données en
fournissant une documentation claire de sa structure et de ses relations.

Exemple : de système de gestion d’entreprise

Considérons un système de gestion d'une entreprise qui gère les informations sur les
employés, les départements et les projets auxquels ils sont assignés.

1. Entités :
o Employé (ID, Nom, Prénom, Date_de_naissance, Salaire)
o Projet (ID, Nom, Date_de_début, Date_de_fin)
o Département (ID, Nom, Lieu)
2. Attributs :
o Employé : ID (identifiant unique), Nom, Prénom, Date_de_naissance, Salaire
o Projet : ID (identifiant unique), Nom, Date_de_début, Date_de_fin
o Département : ID (identifiant unique), Nom, Lieu
3. Relations :
o Un employé peut travailler sur plusieurs projets, et un projet peut être réalisé
par plusieurs employés. Donc, il y a une relation "Travailler Sur" entre
Employé et Projet.
o Un employé est affilié à un seul département, mais un département peut avoir
plusieurs employés. Il y a donc une relation "Appartenir À" entre Employé et
Département.

Schéma du Modèle Logique de Données (MLD) :

Dans cet exemple, chaque entité est représentée par une table dans le schéma du MLD. Les
attributs spécifiques à chaque entité sont représentés par des colonnes dans ces tables. Les

p. 7
relations sont représentées par des tables distinctes reliant les entités concernées via leurs clés
primaires et étrangères.

Pour ajouter un peu plus de détails à cet exemple, nous pourrions inclure des attributs
supplémentaires, tels que le numéro de téléphone de l'employé, la description du projet, le
budget du projet, etc. Ces attributs dépendent des exigences spécifiques du système et peuvent
être ajoutés au MLD en conséquence.

En utilisant ce modèle, il devient plus facile de comprendre comment les différentes entités
sont connectées les unes aux autres et comment les données sont organisées dans le système.
Cela facilite la conception, le développement et la maintenance de la base de données tout au
long de son cycle de vie.

Conclusion

En conclusion, le Modèle Logique de Données (MLD) est un outil fondamental dans la

conception des bases de données, offrant une représentation claire et structurée des données et
de leurs relations. Son utilisation appropriée permet de concevoir des bases de données
efficaces et bien organisées, répondant aux besoins des utilisateurs et des applications.
