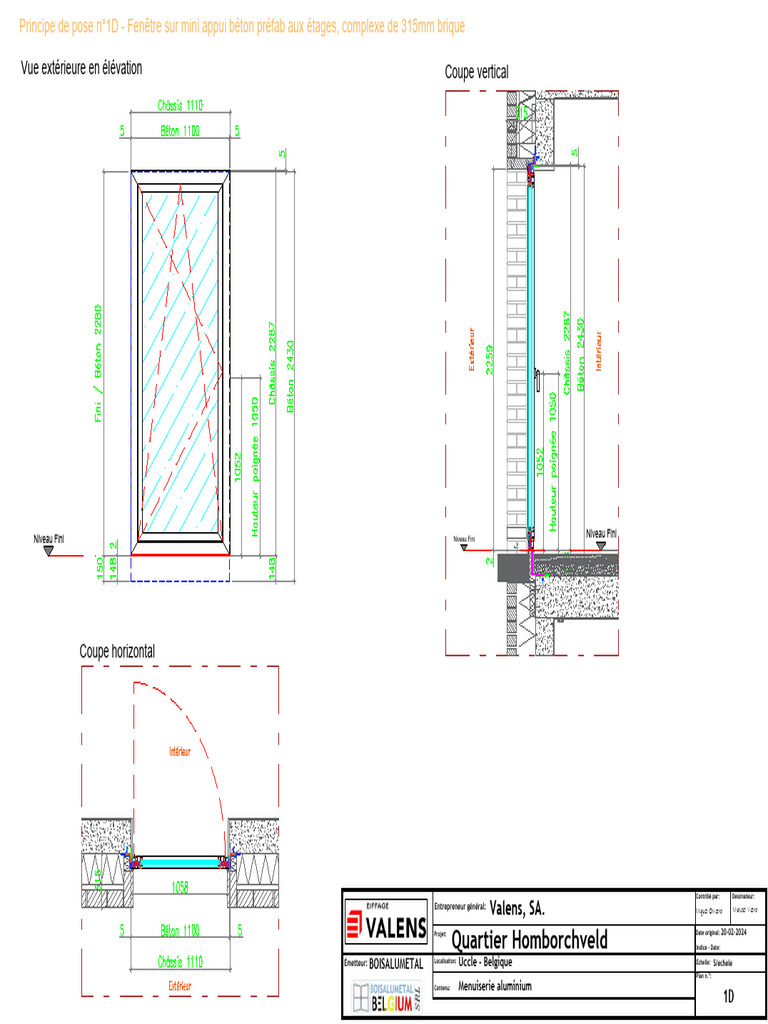

Principe de pose n°1D - Fenêtre sur mini appui béton préfab aux étages, complexe de 315mm brique

Vue extérieure en élévation Coupe vertical

Niveau Fini Niveau Fini Niveau Fini

Coupe horizontal

Contrôlé par: Dessinateur:

Entrepreneur général:
Valens, SA. Miguel Oliveira Mickael Vieira

Date original: 20-02-2024

Projet:
Quartier Homborchveld Indice - Date:

Émetteur: BOISALUMETAL Localisation: Uccle - Belgique Échelle: S/echele

Plan n.º:
Contenu: Menuiserie aluminium
1D
Détail horizontal

Membrane pare-vapeur Membrane pare-vapeur

Étanchéité à l'air Étanchéité à l'air

Vis inox + douille en nylon Vis inox + douille en nylon

Pièce de fixation ponctuel Pièce de fixation ponctuel

(acier galvanisé) (acier galvanisé)
Charnière

E.P.D.M. E.P.D.M.
Étanchéité l'eau Étanchéité l'eau

Vis autoperceuse inox Vis autoperceuse inox

Triple vitrage Triple vitrage

Aliplast STAR 65 i+ Aliplast STAR 65 i+

Contrôlé par: Dessinateur:

Entrepreneur général:
Valens, SA. Miguel Oliveira Mickael Vieira

Date original: 20-02-2024

Projet:
Quartier Homborchveld Indice - Date:

Émetteur: BOISALUMETAL Localisation: Uccle - Belgique Échelle: S/echele

Plan n.º:
Contenu: Menuiserie aluminium
1D.1
Détail vertical

E.P.D.M.
Étanchéité l'eau

Vis inox + douille en nylon

Vis autoperceuse inox

Pièce de fixation ponctuel
(acier galvanisé)

Membrane pare-vapeur
Étanchéité à l'air

Triple vitrage

Aliplast STAR 65 i+

ACEF300
EPDM Noir
Niveau Fini

Drainage de l'eau

E.P.D.M.
Étanchéité l'eau

Membrane pare-vapeur
Pièce de fixation ponctuel
Étanchéité à l'air
(acier galvanisé)

Vis inox + douille en nylon

Contrôlé par: Dessinateur:

Entrepreneur général:
Valens, SA. Miguel Oliveira Mickael Vieira

Date original: 20-02-2024

Projet:
Quartier Homborchveld Indice - Date:

Émetteur: BOISALUMETAL Localisation: Uccle - Belgique Échelle: S/echele

Plan n.º:
Contenu: Menuiserie aluminium
1D.2
