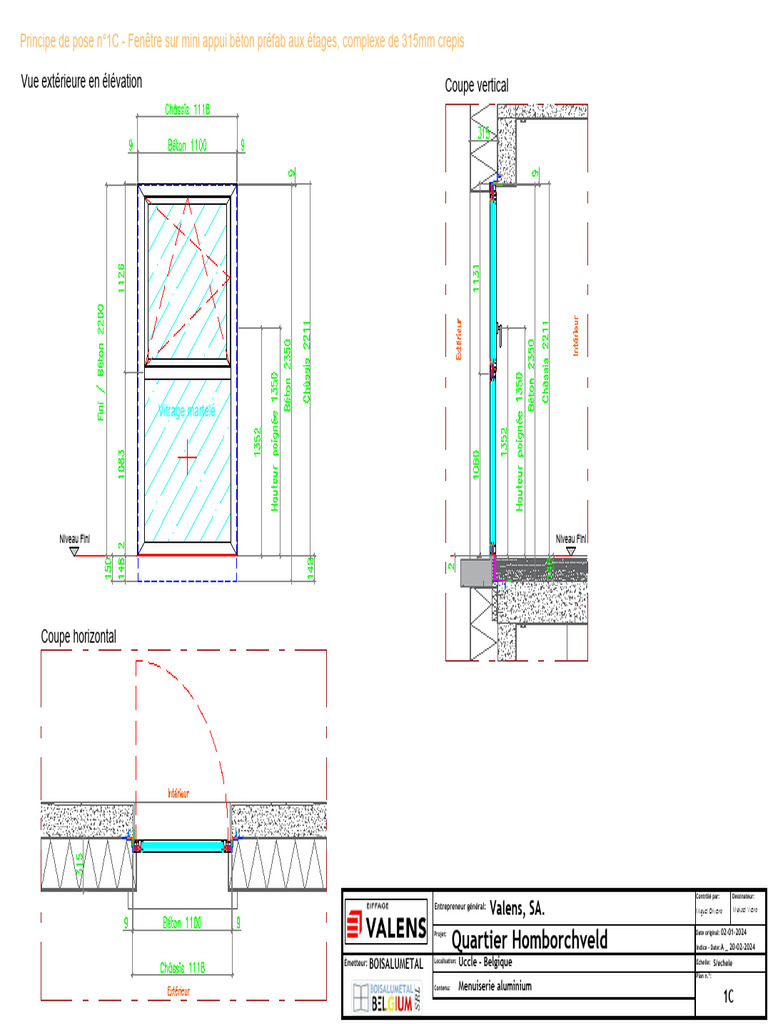

Principe de pose n°1C - Fenêtre sur mini appui béton préfab aux étages, complexe de 315mm crepis

Vue extérieure en élévation Coupe vertical

Vitrage martelé

Niveau Fini Niveau Fini

Coupe horizontal
5,3

Contrôlé par: Dessinateur:

Entrepreneur général:
Valens, SA. Miguel Oliveira Mickael Vieira

Date original: 02-01-2024

Projet:
Quartier Homborchveld Indice - Date: A _ 20-02-2024
Émetteur: BOISALUMETAL Localisation: Uccle - Belgique Échelle: S/echele
Plan n.º:
Contenu: Menuiserie aluminium
1C
Détail horizontal

Mousse flexifoam soudal Mousse flexifoam soudal

Pièce de fixation ponctuel Pièce de fixation ponctuel

(acier galvanisé) (acier galvanisé)

Vis inox + douille en nylon Vis inox + douille en nylon

Charnière

E.P.D.M. E.P.D.M.
Étanchéité l'eau Étanchéité l'eau

Membrane pare-vapeur Membrane pare-vapeur

Étanchéité à l'air Étanchéité à l'air
Triple vitrage

Vis autoperceuse inox Vis autoperceuse inox

Aliplast STAR 65 i+

Contrôlé par: Dessinateur:

Entrepreneur général:
Valens, SA. Miguel Oliveira Mickael Vieira

Date original: 02-01-2024

Projet:
Quartier Homborchveld Indice - Date: A _ 20-02-2024
Émetteur: BOISALUMETAL Localisation: Uccle - Belgique Échelle: S/echele
Plan n.º:
Contenu: Menuiserie aluminium
1C.1
Détail vertical

E.P.D.M.
Étanchéité l'eau

Vis inox + douille en nylon

Pièce de fixation ponctuel
Vis autoperceuse inox (acier galvanisé)

Mousse flexifoam soudal

Membrane pare-vapeur
Étanchéité à l'air

Triple vitrage

Aliplast STAR 65 i+

Niveau Fini +1.100

Drainage de l'eau

Triple vitrage avec verre martelé

ACEF300
EPDM Noir

Niveau Fini

Drainage de l'eau

E.P.D.M.
Étanchéité l'eau

Membrane pare-vapeur
Pièce de fixation ponctuel
Étanchéité à l'air
(acier galvanisé)

Vis inox + douille en nylon

Contrôlé par: Dessinateur:

Entrepreneur général:
Valens, SA. Miguel Oliveira Mickael Vieira

Date original: 02-01-2024

Projet:
Quartier Homborchveld Indice - Date: A _ 20-02-2024
Émetteur: BOISALUMETAL Localisation: Uccle - Belgique Échelle: S/echele
Plan n.º:
Contenu: Menuiserie aluminium
1C.2
