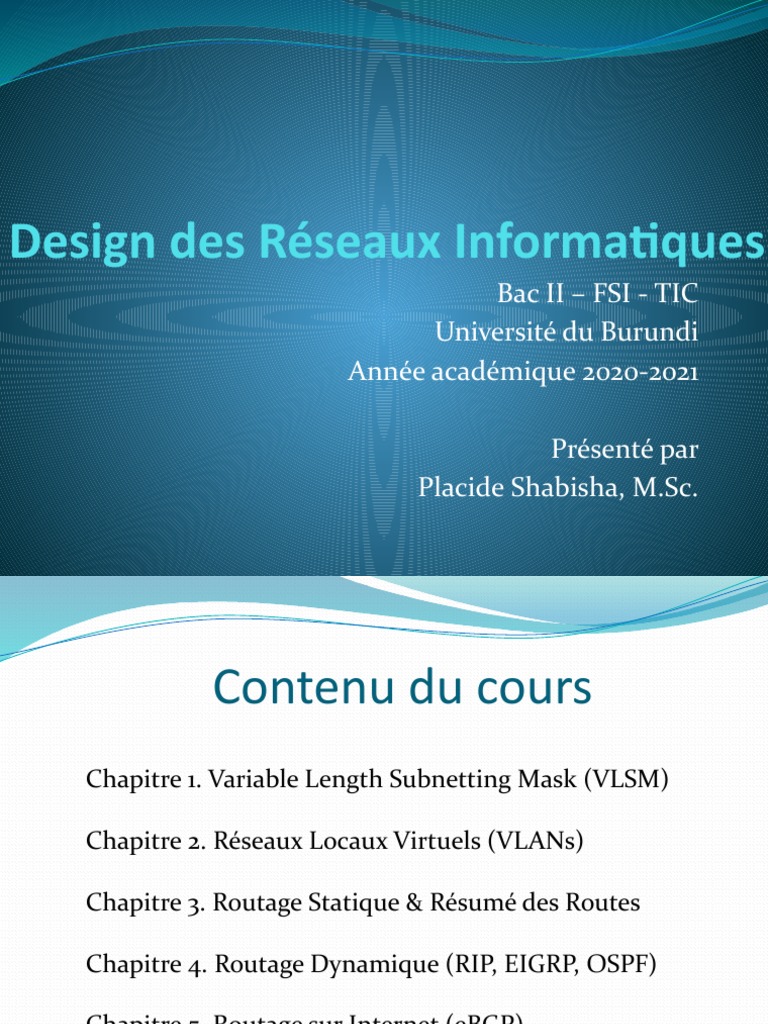

Design des Réseaux Informatiques

Bac II – FSI - TIC

Université du Burundi
Année académique 2020-2021

Présenté par
Placide Shabisha, M.Sc.
 Contenu du cours
Chapitre 1. Variable Length Subnetting Mask (VLSM)

Chapitre 2. Réseaux Locaux Virtuels (VLANs)

Chapitre 3. Routage Statique & Résumé des Routes

Chapitre 4. Routage Dynamique (RIP, EIGRP, OSPF)

Chapitre 5. Routage sur Internet (eBGP)

20/03/2022 03:05:31 PM 2
 Variable Length Subnetting Mask (VLSM)
• L'espace d'adresse IP s'épuisait rapidement

• L'IETF (Internet Engineering Task Force) a introduit

CIDR (Classless Inter-Domain Routing)

• CIDR utilise le VLSM (Variable Length Subnet

Masking) pour optimisation l'espace d'adresse IP

• VLSM permet de ségmenter encore plus de sous-

réseaux à partir sous-réseaux

20/03/2022 03:05:31 PM 3
 Adressage IP Classful & Classless
Mécanismes pour optimisation de l’espace d’adresse IPv4

• Le VLSM & la notation CIDR (1993, RFC 1519)

• NAT (Network Address Translation) (1994, RFC 1631)

• Adressage privé (1996, RFC 1918)

20/03/2022 03:05:31 PM 4
 Comment fonctionne VLSM?
Soit l’adresse 172.16.0.0/16

Nous voulons l’utiliser pour l’adressage du réseau :

20/03/2022 03:05:32 PM 5
 Problème de gaspillage d’adresses
Nous pouvons prendre :

172.16.0.0/24 pour le LAN 1 (30 PC)

172.16.1.0/24 pour le LAN 2 (200 PC),
172.16.2.0/24 pour le LAN 3 (5 PC),
172.16.3.0/24 pour la liaison entre R1 et R2 (2 hôtes),
172.16.4.0/24 pour la liaison entre R1 et R3 (2 hôtes), et
172.16.5.0/24 pour la liaison entre R2 et R3 (2 hôtes).

Mais il y a gaspillage d’adresses!!

20/03/2022 03:05:32 PM 6
 Masques sous-réseaux variables (VLSM)

20/03/2022 03:05:32 PM 7
 Masques sous-réseaux variables (VLSM)
Pour chacun des sous-reseaux, les masques devraient être :

255.255.255.224 (/27) pour le LAN 1 (30 PC)

255.255.255.0 (/24) pour le LAN 2 (200 PC),
255.255.255.248 (/29) pour le LAN 3 (5 PC),
255.255.255.252 (/30) pour la liaison entre R1 et R2 (2 hôtes),
255.255.255.252 (/30) pour la liaison entre R1 et R3 (2 hôtes), et
255.255.255.252 (/30) pour la liaison entre R2 et R3 (2 hôtes).

On a sauvé des espaces d’adressages entiers!!

20/03/2022 03:05:33 PM 8
 Masques sous-réseaux variables (VLSM)
Cette fois-ci nous pourrons attribuer les adresses sous-reseaux
suivantes :

172.16.0.0/24 pour le LAN 2 (200 PC)

172.16.1.0/27 pour le LAN 1 (30 PC),
172.16.1.32/29 pour le LAN 3 (5 PC),
172.16.1.40/30 pour la liaison entre R1 et R2 (2 hôtes),
172.16.1.44/30 pour la liaison entre R1 et R3 (2 hôtes), et
172.16.1.48/30 pour la liaison entre R2 et R3 (2 hôtes).

Au lieu de gaspiller 6 blocs de /24 nous n’avons utilisé que 2!!

20/03/2022 03:05:33 PM 9
 Réseaux Locaux Virtuels (VLANs)
Pourquoi a-t-on besoin de VLAN (Virtual Local Area
Network)?

• Réduire les domaines de diffusion (ex. ARP, DHCP, …)

• Améliorer la sécurité (limitant la propagation de

codes malveillants/ver informatique), confidentialité

• Faciliter la mobilité des utilisateurs (sans changement

d’adresses)

20/03/2022 03:05:33 PM 10
 Réseaux Locaux Virtuels (VLANs)
Normalisé sous IEEE 802.1q

• VLAN niveau 1 : Port physique

• VLAN niveau 2 : Adresse MAC

• VLAN niveau 3 : Adresse IP

• VLAN Protocole : Protocole de couche 3 ou supérieur

Nous verrons comment configurer les VLANs de niveau 1.

20/03/2022 03:05:34 PM 11
 Réseaux Locaux Virtuels (VLANs)

20/03/2022 03:05:34 PM 12
 Réseaux Locaux Virtuels (VLANs)

20/03/2022 03:05:35 PM 13
 Routage Statique
Le routage statique est l’ajout de routes de façon manuelle par
l’administrateur du réseau. Il est pratique pour un réseau simple
avec 2 ou 3 routeurs.

Pour les routeurs Cisco, la commande suivante est appliquée en

mode de configuration globale:
ip route 192.168.10.0 255.255.255.0 192.168.3.2

Ceci indique au routeur que pour joindre le sous-réseau

192.168.10.0/24 il faut passer par le routeur voisin ayant l’adresse
192.168.3.2

20/03/2022 03:05:35 PM 14
 Routage Dynamique
La configuration du routage dynamique permet à
l’administrateur d’automatiser les mises à jour des tables de
routage par les routeurs eux-mêmes.

Il est adapté à des reseaux complexes.

Exemple de protocoles de routage: RIP, OSPF, EIGRP, BGP

20/03/2022 03:05:35 PM 15
 Protocole RIP
Pour les routeurs Cisco, les commandes suivantes sont
appliquées en mode de configuration globale:

R1#configure terminal
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#no auto-summary
R1(config-router)#network 192.168.10.0
R1(config-router)#network 192.168.13.0
R1(config-router)#network 192.168.14.0
R1(config-router)#exit
R1(config)#exit

Ceci permet au routeur R1 d’échanger ses reseaux avec les

routeurs voisins ayant implémenté RIP.
20/03/2022 03:05:36 PM 16
 Protocole OSPF
Pour les routeurs Cisco, les commandes suivantes sont
appliquées en mode de configuration globale:

R1(config)#router ospf [Process ID]

R1(config-router)#network 192.168.10.0 [A.B.C.D] area [area ID]
R1(config-router)#network 192.168.13.0 [A.B.C.D] area [area ID]
R1(config-router)#network 192.168.14.0 [A.B.C.D] area [area ID]
R1(config-router)#exit
R1(config)#exit

Ceci permet au routeur R1 d’échanger ses réseaux avec les

routeurs voisins ayant implémenté OSPF.

20/03/2022 03:05:36 PM 17
