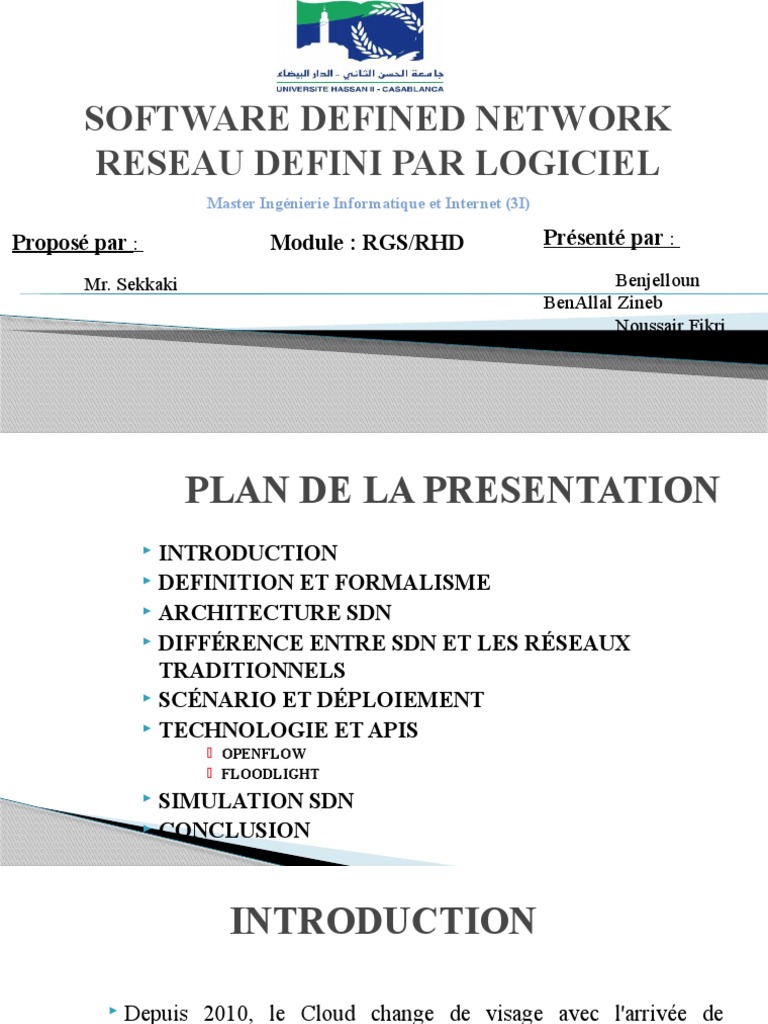

SOFTWARE DEFINED NETWORK

RESEAU DEFINI PAR LOGICIEL

Master Ingénierie Informatique et Internet (3I)

Proposé par : Module : RGS/RHD Présenté par :

Mr. Sekkaki Benjelloun

BenAllal Zineb
Noussair Fikri
 PLAN DE LA PRESENTATION
 INTRODUCTION
 DEFINITION ET FORMALISME
 ARCHITECTURE SDN
 DIFFÉRENCE ENTRE SDN ET LES RÉSEAUX

TRADITIONNELS
 SCÉNARIO ET DÉPLOIEMENT
 TECHNOLOGIE ET APIS
 OPENFLOW
 FLOODLIGHT
 SIMULATION SDN
 CONCLUSION
 INTRODUCTION

 Depuis 2010, le Cloud change de visage avec l'arrivée de

mécanismes d'automatisation de gestion des serveurs et du
stockage, ainsi que de l'autoconfiguration du réseau.

 Dans les grands cloud publiques, privés ou hybrides, ces tâches

deviennent impossibles manuellement.
 INTRODUCTION
 Dans un réseau classique, lorsqu'un paquet arrive sur un port d'un
commutateur ou d'un routeur, celui-ci applique les règles de routage
ou de commutation qui sont inscrites dans son système d'exploitation.

 Avec le SDN, ces changements sont automatisés et même

programmables. L'administrateur définit les règles dans le contrôleur,
et celles-ci sont instantanément transmises dans les équipements
réseaux.
 L'avantage qu'offre le SDN réside dans
l'automatisation de ces configurations, sans que
l'administrateur ait à intervenir.
 DEFINITION ET FORMALISME

 Le Software-Defined Networking (SDN) est un nouveau paradigme

d’architecture réseau ou le plan de contrôle est totalement découplé du plan
de données

 Ce découplage permet de déployer le plan de contrôle sur des plateformes

dont les capacités sont plus grandes que celles des commutateurs réseaux
classiques.

  Le SDN libère des manipulations à répétition sur les différents composants
et offre une interface centrale de contrôle logiciel sur tout le réseau.
DEFINITION ET FORMALISME

 Le SDN est un concept-clef pour faire la passerelle entre

la gestion dynamique des ressources réseau d’un côté et
la demande en connectivité et en Qualité de service (QoS) des
applications de type cloud computing.

 Cette abstraction à travers une API réseau standard permet un

développement de services réseaux à forte valeur ajoutée
affranchi des spécificités des équipementiers.
 ARCHITECTURE SDN
 Les dernières  initiatives lancées  dans le contexte de l’Internet du
futur  reposent sur une couche de logiciel - Software
- programmable  avec une vue globale centralisée du réseau et une
gestion dynamique des ressources.

 Une des solutions repose sur une séparation complète entre le plan
de contrôle et le plan de transfert des informations. La
généralisation de ces approches est également connue sous le
terme SDN.
Cette boîte magique que constitue le
contrôleur est en fait un logiciel qui se
substitue au logiciel de commande inclus
dans chaque équipement réseau.
Il devient donc possible de prendre les
commandes d'un réseau entier, même
hétérogène, au lieu d'avoir à intervenir sur
chaque boîtier.

1) Gérer la commutation et le routage des

trames en appliquant des règles prédéfinies

2) Effectuer cette tâche dynamiquement et en

fonction des besoins en capacité

3) Pouvoir être programmé

DIFFÉRENCE ENTRE SDN ET LES RÉSEAUX TRADITIONNELS
SCÉNARIO ET DÉPLOIEMENT

• Dans une architecture SDN, un

client demande une ressource
présente dans un serveur Database

• Le premier paquet envoyé au switch

déterminera si l’information sera
router par le switch ou bien le
routage sera défini par le contrôleur.

• Ceci consiste à véhiculer une table

de connexion entre les Switchs
• Dans ce fait le client bénéficie d’un
accès routé à la demande qui
correspond à son besoin

• Parmi les besoins et critères d’un

client on retrouve :
• L’allocation d’une bande
passante
• Une route et un chemin
optimal
• Un filtrage et des règles
d’autorisation
• Dans cette exemple on supprime la
table de routage définie au préalable.

• Un enchainement d’instruction est

déclenché pour pouvoir reconfigurer
l’ensemble des switchs du réseau

• On parle d’autoconfiguration car

l’ensemble des équipement sont
automatiquement reconfigurer par le
contrôleur

• On bénéficie de la centralisation pour

annuler une configuration d’un réseau
entier depuis un seul terminal
• A grande échelle, dans un réseau
incorporant un nombre conséquent
d’équipement réseau.

• Une connexion directe et sécurisée est

établie entre le contrôleur et l'ensemble des
switchs d'un réseau local

• La solution dans ce cas est d'opter pour le

clustering de façon à diviser le data plan
en plusieurs sections chacune orchestrée
par son propre data contrôleur

• Une synchronisation dans ce cas est

nécessaire pour découvrir l'ensemble des
paramètres des switchs de ce réseau et les
AVANTAGES ET BENEFICES SDN
• La possibilité de se procurer des switchs peu performant en
terme de leur software et de les incorporer au réseau en se
basant sur un software plus performant qu'on aura installer sur
un serveur Controller

• Bien entendu la centralisation de la partie logiciel de tout le

réseau dans un contrôleur

• Dynamique étant donné qu'un client peut configurer son

contrôleur à distance grâce à une API telle que nous le verrons
dans les prochains slides ( openFlow)
AVANTAGES ET BENEFICES SDN
• Quand on parle d'optimisation, on peut citer à la volée la
qualité de service et le niveau d'accessibilité qu'on maintient
pour chaque service, et les synchronisations qu'on retrouve
dans le cas de figure du clustering

• Naturellement étant donné que le contrôleur présente une large

configuration, on peut définir à travers le formalisme SDN
différent fonctionnalités tel que les filtres ou les redirections

• La tolérance aux fautes est bien entendu garantie par le

clustering, c'est à dire que lors de d'une panne de contrôleur, le
reste des contrôleurs d'un cluster SDN (data planes + data
contrôleurs) se partagent la charge ( load balancing)
 TECHNOLOGIES ET API

 Fin 2006, afin de concrétiser cette nouvelle approche, des

chercheurs de l’Université de Stanford, ont lancé de
nouveaux travaux de développement d’un protocole
permettant de mettre en pratique les principes du SDN.
 Ces travaux de recherche ont abouti au développement du

protocole  «  OpenFlow  » .
 OPENFLOW
 OpenFlow est le protocole de communication le plus approprié
entre un plan de contrôle logiquement centralisé (un ou plusieurs
contrôleurs) et le plan de données (des commutateurs réseau).
 OpenFlow est standardisé par l’Open Networking
Foundation(ONF) et implémenté par de nombreux constructeurs.
 Au sein d’OpenFlow, les décisions de niveau 3 sont prises par le

contrôleur pour chaque flux de données et poussées dans les

commutateurs sous forme d’instructions simples de commutation
.
 OPENFLOW

 Avec OpenFlow, un seul contrôleur central peut programmer

tous les commutateurs physiques et virtuels dans un réseau

 Dans un commutateur uniquement OpenFlow, toutes les

fonctions de commande d'un commutateur traditionnel sont
exécutées dans le contrôleur central OpenFlow.
 Comment fonctionne OpenFlow ?

 Dans un routeur ou un commutateur classique, la transmission de paquets

(plan de données) et les décisions de routage (plan de contrôle) sont
exécutées sur le même dispositif.

 Le commutateur et son contrôleur communiquent via le protocole

OpenFlow, qui définit les messages de contrôle, tels que des paquets reçus,
le paquet à commuter, la modification de la table de commutation, et
l’obtention des statistiques du commutateur.

 Quand un commutateur OpenFlow reçoit un paquet qu’il n'a jamais vu

avant, pour lequel il n'a aucune entrée équivalente dans la table des flux, il
envoie ce paquet au contrôleur.
Comment fonctionne OpenFlow ?
 FLOODLI
GHT
 Est un contrôleur OpenSource développé par l’ONF (Open Networking
Foundation)
 Doté du protocole OPENFLOW celui-ci intervient au sein d’une

architecture SDN pour automatiser l’acheminement en reposant sur un

ensemble d’instructions définies par l’administrateur .
 Est conçu pour opérer sur des réseaux assez complexes .
 S’adapte facilement à l’ajout de Switch virtuels .
Simulation SDN / FloodLight
OpenFlow
 IMPLICATION MONDIALE

• A ce stade, ce formalisme n'est pas à la porté publique, mais d’ores et déjà les
plus grandes compagnie du monde commence à l'adopter.
• Les géants mondiaux de l’IT font déjà la promotion de cette infrastructure
réseau.
 Les constructeurs s’y mettent aussi

Le hardware suit toujours le software.

Les futures équipement réseau sont en route pour implémenter ce paradigme
 Conclusion
• SDN est une nouvelle technologie apportant plus de souplesse à
l’infrastructure des réseaux actuels
• Similaire au Cloud, à la différence prés que le cloud est réservé
pour l’infrastructure matériel des serveurs, tandis que SDN est
destiné à donner de l’élasticité à l’infrastructure des réseaux
• Distingue entre la couche matérielle ( dataplane ) et logicielle
( controller ) des équipements réseaux
• Centralise la configuration des équipements réseaux
• Peut être déployé sous un modèle de clustering, ce qui offre une
tolérance aux pannes a l’infrastructure et un équilibrage de charge
• Constitue l’avenir des réseaux du futur
