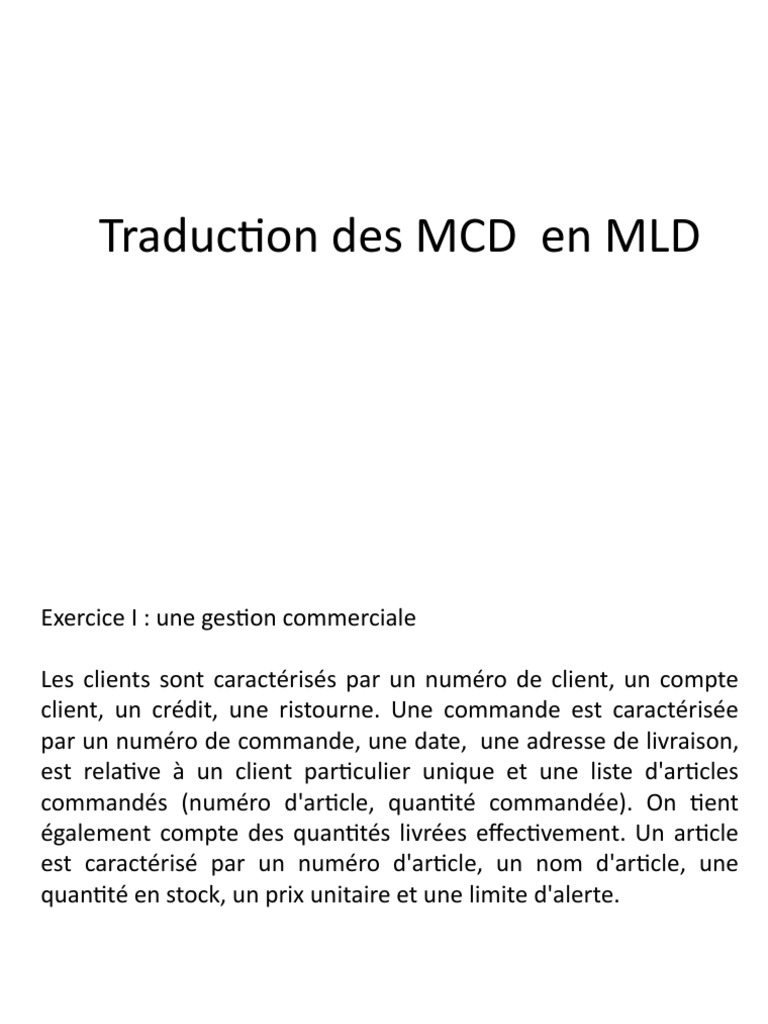

Traduction des MCD en MLD

Exercice I : une gestion commerciale

Les clients sont caractérisés par un numéro de client, un compte

client, un crédit, une ristourne. Une commande est caractérisée
par un numéro de commande, une date,  une adresse de livraison,
est relative à un client particulier unique et une liste d'articles
commandés (numéro d'article, quantité commandée). On tient
également compte des quantités livrées effectivement. Un article
est caractérisé par un numéro d'article, un nom d'article, une
quantité en stock, un prix unitaire et une limite d'alerte.
Modèle Conceptuel de Données (MCD)
 Commande : (numéro de commande, date
commande, adresse de livraison

Client :( numéro de client, compte client, crédit,

ristourne)

Article : (numéro d’article, Nom d’article, prix

unitaire, limite d’alerte, quantité en stock)
Commande : (numéro de commande, date
commande, adresse de livraison, # Numéro de
client)

Concerner : (#numéro de commande,

#numéro d’article, quantité commandée ,
quantité livrée )
D’où le MLD :

Commande : (numéro de commande, date commande, adresse de

livraison, # Numéro de client)

Client :( numéro de client, compte client, crédit, ristourne)

Article : (numéro d’article, Nom d’article, prix unitaire, limite

d’alerte, quantité en stock)

Concerner : (#numéro de commande, #numéro d’article, quantité

commandée , quantité livrée )
Exercice II : Sondage d’opinions

On effectue un sondage auprès des clients sur des produits offerts

à la consommation. Un article est caractérisé par un numéro
d'article, un libellé, un prix unitaire. Un client est caractérisé par
un numéro, une catégorie socio-professionnelle, un âge, un sexe,
un lieu de résidence. Chaque client formule un avis sur chaque
article.
Modèle Conceptuel de Données (MCD)
Article :( Numéro d’article , libelle d’article, prix
unitaire)

Client : ( Numéro client, CSP, Age client, Sexe

client, lieu de résidence)

Donner :(Numéro d’article , Numéro client , Avis )

Exercice III : Location de voitures

Une agence de location de voiture souhaite modéliser ses activités.

on suppose que chaque client est caractérisé par un numéro de
client, un nom de client, une adresse de client. Une voiture est
caractérisée par un numéro de voiture, une marque, un type. Chaque
location donne naissance à un dossier caractérisé par un numéro de
dossier, une date de début de location, une date de fin de location,
un montant à payer.
Modèle Conceptuel de Données (MCD)
Client :( N°Client, Nom Client, Adresse Client)

Voiture :( N°Voiture, Marque, Type)

Dossier : (N°Dossier, date début location,

date fin location, Montant à payer
 Dossier : (N°Dossier, date début location,
date fin location, Montant à payer,
# N°Client , #N° Voiture )

D’où le MLD suivant :

Client :( N°Client, Nom Client, Adresse Client)

Voiture :( N°Voiture, Marque, Type)

Dossier : (N°Dossier, date début location, date fin location,
Montant à payer, # N°Client , #N° Voiture )
Exercice IV : Orchestres et concerts

Des concerts sont organisés dans différentes villes à différentes

dates. ces concerts sont assurés par des orchestres (1 orchestre
par concert) qui exécutent des œuvres qui ont été écrites par des
compositeurs. Les orchestres sont constitués de musiciens. Un
musicien peut faire partie de plusieurs orchestres.
Modèle Conceptuel de Données (MCD)
 Concert : ( Numéro de concert, date concert,
lieu concert)

Orchestre : (numéro d’orchestre)

Œuvre : (numéro d’œuvre, Nom d’œuvre ,

nom de compositeur)

Musicien :( Numéro de musicien, Nom de musicien)

 Présenter : ( # Numéro de concert , # numéro d’œuvre)

Participer : ( # numéro d’orchestre , # Numéro de musicien )

Concert : ( Numéro de concert, date concert, lieu concert,

# numéro d’orchestre )
 D’où le MLD :

Concert : ( Numéro de concert, date concert, lieu concert, # numéro

d’orchestre )

Orchestre : (numéro d’orchestre)

Œuvre : (numéro d’œuvre, Nom d’œuvre , nom de compositeur)

Musicien :( Numéro de musicien, Nom de musicien)

Présenter : ( # Numéro de concert , # numéro d’œuvre)

Participer : ( # numéro d’orchestre , # Numéro de musicien )

Exercice V : déplacements de cargos
On désire étudier les mouvements de cargos dans le cadre d'une
entreprise de trafic maritime.
Un cargo est caractérisé par son nom, ses spécifications, et son
tonnage. Un cargo circule d'un port à un autre. Pour un port donné,
le cargo arrive à une date d'arrivée et repart à une date départ. Les
cargos transportent des marchandises pour le compte de clients.
Pour un client donné, les marchandises sont réparties dans des
conteneurs portant un numéro, ayant un port de destination,
transportés par des cargos, arrivant à destination à une date
d'arrivée, et gérés par un agent maritime. Les marchandises sont
repérées par un bordereau d'expédition portant un numéro et
correspondent à une date de livraison. Par ailleurs, un conteneur
possède un volume, une taille et également des instructions de
manipulation.
Modèle Conceptuel de Données (MCD)
Conteneur : ( Num Conteneur, Volume, taille, Manipulation)

Bordereau : ( Num Bordereau , Nom client, Date livraison,

nom agent maritime ,

Cargo : (Num Cargo, Nom Cargo, Specifications, Tonnage )

Date : (date)

Port :( nom port )

Bordereau : ( Num Bordereau , Nom client, Date livraison,
nom agent maritime , # Num Conteneur , # Num Cargo )

Arriver :( # Num Cargo , # nom port , # date)

Partir :( # Num Cargo , # nom port , # date)

Exercice VI : Transport en commun
Une entreprise de transports en commun souhaite informatiser la
gestion de ses voyages organisés en car. Les passagers sont caractérisés
par un numéro de client, leur nom, leur adresse et leur numéro de
téléphone. On considérera l’adresse comme un attribut simple
(indivisible). Chaque passager peut effectuer plusieurs voyages (à des
périodes différentes). Un voyage est caractérisé par un code voyage,
une date de départ et une durée. Un voyage est constitué d’une ou
plusieurs destinations. Une destination est caractérisée par un code
destination et un nom de ville. Pour chaque couple (voyage,
destination), on souhaite mémoriser la durée du séjour .A chaque
voyage est également associé un car. Un car est caractérisé par un
numéro d’immatriculation, sa marque, son modèle et le nombre de
places assises. A un voyage est finalement associé un ou deux
chauffeurs (selon la durée du circuit).Un chauffeur est caractérisé par
son numéro de sécurité sociale, son nom, son prénom, et son
ancienneté dans la société.
Client : ( Num Client , Nom client, adresse client , Tel client )

Destination : ( Code Destination , Nom ville)

Car : ( Num Immatriculation , Marque, Modèle,

Nbr places)

Chauffeur : (Num SS chauffeur, Nom chauffeur,

Prénom chauffeur, Ancienneté chauffeur )
 Voyage : ( Code voyage , Date départ ,

Comporter : ( # Code voyage , # Code Destination,

durée séjour)

Conduire : (# Code voyage , # Num SS chauffeur)

Effectuer : (#Num Client , # Code voyage )

Voyage : ( Code voyage , Date départ , # Num Immatriculation )
 D’où le MLD suivant :

Voyage : ( Code voyage , Date départ , # Num Immatriculation )

Client : ( Num Client , Nom client, adresse client , Tel client )

Destination : ( Code Destination , Nom ville)

Car : ( Num Immatriculation , Marque, Modèle, Nbr places)
Chauffeur : (Num SS chauffeur, Nom chauffeur, Prénom chauffeur,
Ancienneté chauffeur )
Comporter : ( # Code voyage , # Code Destination, durée séjour)
Conduire : (# Code voyage , # Num SS chauffeur)

Effectuer : (#Num Client , # Code voyage )
