TD Module antennes M1 Telcom série 3 par Pr.

Ouchar Ali FEI USTHB

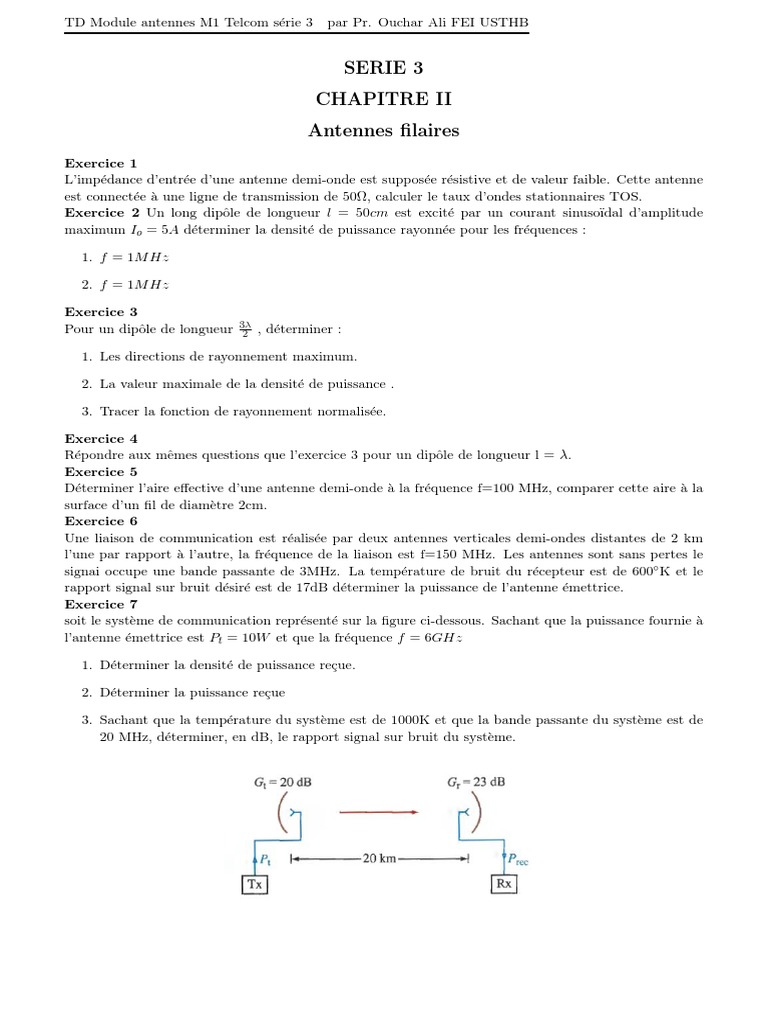

SERIE 3
CHAPITRE II
Antennes filaires
Exercice 1
L’impédance d’entrée d’une antenne demi-onde est supposée résistive et de valeur faible. Cette antenne
est connectée à une ligne de transmission de 50Ω, calculer le taux d’ondes stationnaires TOS.
Exercice 2 Un long dipôle de longueur l = 50cm est excité par un courant sinusoı̈dal d’amplitude
maximum Io = 5A déterminer la densité de puissance rayonnée pour les fréquences :

1. f = 1M Hz

2. f = 1M Hz

Exercice 3

Pour un dipôle de longueur 2 , déterminer :

1. Les directions de rayonnement maximum.

2. La valeur maximale de la densité de puissance .

3. Tracer la fonction de rayonnement normalisée.

Exercice 4
Répondre aux mêmes questions que l’exercice 3 pour un dipôle de longueur l = λ.
Exercice 5
Déterminer l’aire effective d’une antenne demi-onde à la fréquence f=100 MHz, comparer cette aire à la
surface d’un fil de diamètre 2cm.
Exercice 6
Une liaison de communication est réalisée par deux antennes verticales demi-ondes distantes de 2 km
l’une par rapport à l’autre, la fréquence de la liaison est f=150 MHz. Les antennes sont sans pertes le
signai occupe une bande passante de 3MHz. La température de bruit du récepteur est de 600◦ K et le
rapport signal sur bruit désiré est de 17dB déterminer la puissance de l’antenne émettrice.
Exercice 7
soit le système de communication représenté sur la figure ci-dessous. Sachant que la puissance fournie à
l’antenne émettrice est Pt = 10W et que la fréquence f = 6GHz

1. Déterminer la densité de puissance reçue.

2. Déterminer la puissance reçue

3. Sachant que la température du système est de 1000K et que la bande passante du système est de
20 MHz, déterminer, en dB, le rapport signal sur bruit du système.
TD Module antennes M1 Telcom série 3 par Pr. Ouchar Ali FEI USTHB
TD Module antennes M1 Telcom série 3 par Pr. Ouchar Ali FEI USTHB

Corrigé

Exercice 1 La résistance d’une antenne demi-onde est Zd = 73Ω. Le Taux d’ondes stationnaires
est donné par:
Zd − 50 73 − 50
T OS = = = 0.187
Zd + 50 73 + 50

Exercice 2

• f=1 MHz
c 3.108
f = 1M Hz ⇒ λ = = = 300m
f 106
la longueur du dipôle est << λ donc il s’agit du dipôle de Hertz.La densité de puissance moyenne
rayonnée est donnée par:
15πIo2 l 2

P =
R2 λ
• f=100MHz
c 3.108
f = 100M Hz ⇒ λ = f = 108
= 3m
l = 50cm = λ6
C’est un dipôle quelconque la densité de puissance moyenne maximale est donnée par:

15Io2
P =
πR2
Exercice 3

1. Dipôle de longueur 2 la densité de puissance moyenne est:

πl
 πl
 !2
15Io2 cos λ cos θ − cos λ
P =
πR2 sin θ
on remplace dans cette équation l par:

l=
2
on obtient la densité de puissance moyenne:


 !2
15Io2 cos 2 cos θ
P =
πR2 sin θ

. Il faut maintenant déterminer le maximum ou les maximums de cette équation. On trouve:

θm1 = 42.6◦

et
θm2 = 137.4◦
2. La valeur maximale de la densité de puissance est:

15Io2
Pm = P = × 1.96
πR2
3. La fonction de rayonnement normalisée est donnée par:


 !2
P 1 cos cos θ
2
F (θ) = =
Pm 1.96 sin θ
TD Module antennes M1 Telcom série 3 par Pr. Ouchar Ali FEI USTHB

Exercice 4
1. Nous procéderons de la même manière pour un dipôle de longueur l = λ. La densité moyenne de
puissance devient:
2 2
15Io2 15Io2

cos (π cos θ) − cos (π) cos (π cos θ) + 1
P = =
πR2 sin θ πR2 sin θ

Cette densité est maximale lorsque:


θm1 = 90◦
ou
θm2 = 270◦

2. La densité de puissance maximale obtenue est:

60Io2
Pm =
πR2

3. La fonction caractéristique normalisée est donc :

1 cos (π cos θ) + 1 2

F (θ) =
4 sin θ

Figure 1: Diagramme de rayonnement antenne 3λ/2

Exercice 5
L’aire effective d’une antenne demi-onde à la fréquence f = 100M Hz. La directivité d’une antenne
demi-onde est D = 1.64, l’aire effective Ae s’exprime par:

4πAe Dλ2
D= ⇒ Ae =
λ2 4π
avec:
c 3.108
λ= = = 3m
f 108
ce qui donne Ae = 1.17m2 . La surface d’un fil conducteur de diamètre d = 2cm est:
λ 3
Ap = l.d = d = 2.10−2 = 0.03m2
2 2
alors si on compare les deux aires:
Ae 1.17
= = 39
Ap 0.03
TD Module antennes M1 Telcom série 3 par Pr. Ouchar Ali FEI USTHB

Figure 2: diagramme de rayonnement en 3D dipôle 3λ/2

Figure 3: diagramme de rayonnement dipôle l = λ

Exercice 6
La puissance de bruit du récepteur est donnée par:
PB = KTsys B
où B est la bande passante, Ts ys est la température de bruit du récepteur.
PB = 2.48.10−14 W
.Pour un rapport signa sur bruit de 17dB = 50 la puissance reçue serait au moins égale à: Pr = PB .50
c’est à dire:
PB = 1.24.10−12 W
. Les deux antennes du système étant des dipôles demi-onde identiques alors leur directivités sont égales
Dt = Dr = 1.64 aussi, ces deux antennes sont considérées sans pertes alors leurs gains sont:Gt = Dt ,
Gr = Dr , L’équation de FRIIS nous permet d’écrire:
(4π)2 R2
Pt = Pr 2 = 75µW
λ Gr Gt
. Exercice 7
1. Gt = 20dB = 100, Gr = 23dB = 200, λ = c/f = 5cm. La densité de puissance est:
Pt
P R = Gt = 2.10−7 W/m2
4πR2
TD Module antennes M1 Telcom série 3 par Pr. Ouchar Ali FEI USTHB

Figure 4: diagramme de rayonnement 3D dipôle l = λ

2. La puissance reçue est:


λ 2 Gr Gt P t
Pr = = 7.92.10−9 W
(4π)2 R2
. 3. La puissance de bruit du récepteur est:

PB = KTsys B = 2.76.10−13 W

, Le rapport signal sur bruit est:

Pr 7.92.10−9
= −13 = 2.87.104 = 44.6dB
PB 2.76.10
