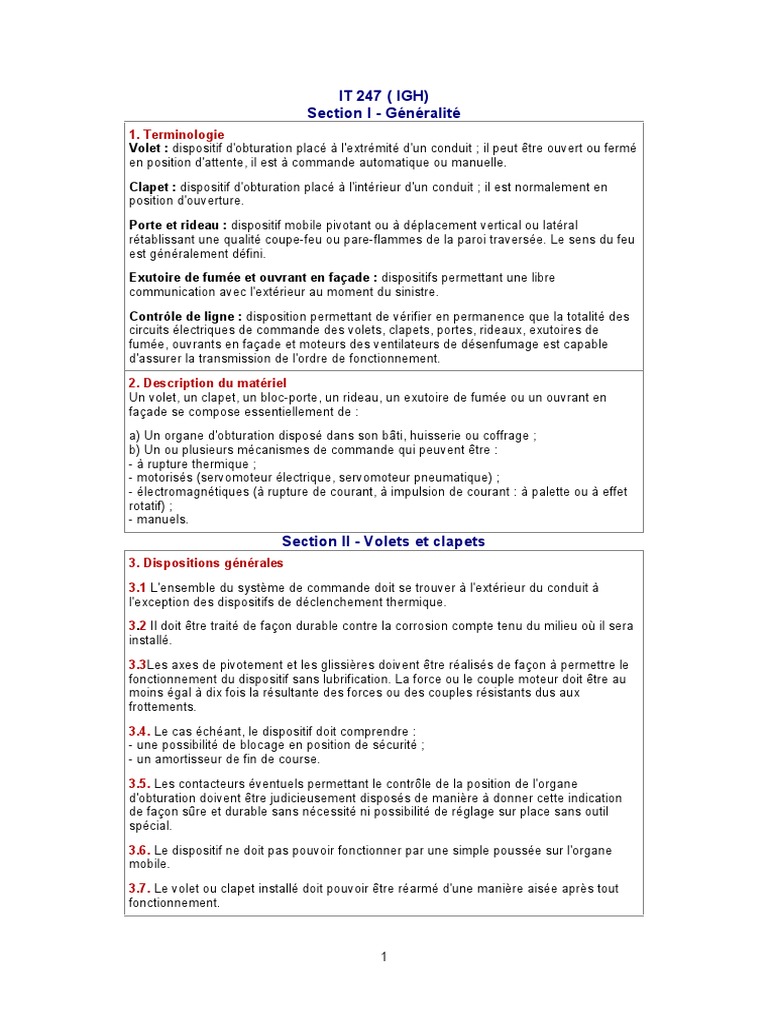

IT 247 ( IGH)

Section I - Généralité
1. Terminologie
Volet : dispositif d'obturation placé à l'extrémité d'un conduit ; il peut être ouvert ou fermé
en position d'attente, il est à commande automatique ou manuelle.

Clapet : dispositif d'obturation placé à l'intérieur d'un conduit ; il est normalement en


position d'ouverture.

Porte et rideau : dispositif mobile pivotant ou à déplacement vertical ou latéral


rétablissant une qualité coupe-feu ou pare-flammes de la paroi traversée. Le sens du feu
est généralement défini.

Exutoire de fumée et ouvrant en façade : dispositifs permettant une libre


communication avec l'extérieur au moment du sinistre.

Contrôle de ligne : disposition permettant de vérifier en permanence que la totalité des


circuits électriques de commande des volets, clapets, portes, rideaux, exutoires de
fumée, ouvrants en façade et moteurs des ventilateurs de désenfumage est capable
d'assurer la transmission de l'ordre de fonctionnement.

2. Description du matériel
Un volet, un clapet, un bloc-porte, un rideau, un exutoire de fumée ou un ouvrant en
façade se compose essentiellement de :

a) Un organe d'obturation disposé dans son bâti, huisserie ou coffrage ;


b) Un ou plusieurs mécanismes de commande qui peuvent être :
- à rupture thermique ;
- motorisés (servomoteur électrique, servomoteur pneumatique) ;
- électromagnétiques (à rupture de courant, à impulsion de courant : à palette ou à effet
rotatif) ;
- manuels.
Section II - Volets et clapets
3. Dispositions générales

3.1 L'ensemble du système de commande doit se trouver à l'extérieur du conduit à


l'exception des dispositifs de déclenchement thermique.

3.2 Il doit être traité de façon durable contre la corrosion compte tenu du milieu où il sera
installé.

3.3Les axes de pivotement et les glissières doivent être réalisés de façon à permettre le
fonctionnement du dispositif sans lubrification. La force ou le couple moteur doit être au
moins égal à dix fois la résultante des forces ou des couples résistants dus aux
frottements.

3.4. Le cas échéant, le dispositif doit comprendre :


- une possibilité de blocage en position de sécurité ;
- un amortisseur de fin de course.

3.5. Les contacteurs éventuels permettant le contrôle de la position de l'organe


d'obturation doivent être judicieusement disposés de manière à donner cette indication
de façon sûre et durable sans nécessité ni possibilité de réglage sur place sans outil
spécial.

3.6. Le dispositif ne doit pas pouvoir fonctionner par une simple poussée sur l'organe
mobile.

3.7. Le volet ou clapet installé doit pouvoir être réarmé d'une manière aisée après tout
fonctionnement.

1
4. Equipement électrique

4.1 Le matériel utilisé doit être de la classe III (au sens de la norme NF C 20-030) et
alimenté en très basse tension de sécurité en 48 V courant continu (avec tolérance
provisoire de 24 V).

4.2 Le matériel doit pouvoir fonctionner dans une ambiance à 70° C pendant une heure.

4.3 L'ensemble du matériel, à l'exception des borniers, doit posséder l'indice de


protection IP 42 X (au sens de la norme NF C 20-010) ou être placé dans une enveloppe
assurant une protection équivalente.
Les borniers doivent satisfaire à l'essai au fil incandescent tel que défini par la norme
NF C 20-455 avec les critères suivants :
- temps d'extinction des flammes après retrait du fil incandescent : cinq secondes
maximum ;
- température du fil incandescent: 950° C.
Le bornier de raccordement du récepteur électrique (électro-aimant, moteur, etc.) doit
dans tous les cas assurer la protection mécanique totale des conducteurs de liaisons aux
bobinages internes.
Les liaisons électriques des organes placés sous carter ne peuvent être réalisées qu'en
conducteur ou câble prévu pour les canalisations fixes de la catégorie C2 (type non
propagateur de la flamme tel que, par exemple, câble H 07 RNF ou A 05 VVU ou U-
1000 R 2 V, etc.). Tout le câblage interne de l'appareil doit être ramené sur un seul
bornier judicieusement disposé, conforme au schéma de la figure 1 précisée en annexe.

5. Modes de commande

5.1 Commande par dispositif thermique

Il s'agit d'une commande assurant le fonctionnement du système par rupture d'une


liaison mécanique consécutive à une élévation de température. Sauf cas particulier, le
déclenchement doit s'effectuer à la température de 70°C ± 7°C. Le dispositif de rupture
thermique doit être présenté sous la forme d'une cartouche facilement remplaçable
(depuis l'extérieur du conduit dans le cas des clapets) sans nécessiter aucun réglage. Il
doit en outre être judicieusement réalisé et placé de manière à suivre rapidement toute
élévation de température. En particulier, l'ensemble doit présenter une inertie thermique
aussi réduite que possible.
Ce mode de commande ne peut être utilisé pour des volets que lorsqu'il s'agit de volet de
transfert pour désenfumage de type B, tel que prévu dans l'instruction technique du 7 juin
1974 relative au désenfumage dans les IGH.

5.2 Commande par dispositif pneumatique


Une bouteille de gaz comprimé à usage unique et de capacité suffisante peut être
utilisée pour assurer l'ouverture d'un ou plusieurs volets situés dans un même
compartiment.
Les diverses connexions pneumatiques doivent être réduites au minimum indispensable
et être entièrement métalliques. Les raccords doivent être du type à étanchéité métal
contre métal.
Le passage à l'état de fonctionnement du système de percussion de la bouteille de gaz
comprimé doit être réalisé par un dispositif simple à commande manuelle.
L'ouverture du volet doit être maintenue tant que la cause qui l'a provoquée n'a pas
disparu.

5.3. Commande par dispositif électropneumatique


La pression d'air doit être adaptée au matériel utilisé et l'électrovanne généralement
utilisée pour la commande peut alimenter un ou plusieurs appareils.
5.3.1. Lorsqu'il s'agit de compartimentage, la fermeture des clapets ou des volets doit
être assurée par manque de pression d'air sur le servomoteur et par manque
d'alimentation électrique sur l'électrovanne de commande.
5.3.2. Lorsqu'il s'agit de désenfumage, la commande par dispositif électropneumatique

2
n'est possible que si les conduits utilisés ne desservent qu'un seul compartiment.
Dans ce cas, l'ouverture des volets doit être assurée par manque de pression d'air sur le
servomoteur et par manque d'alimentation électrique sur l'électrovanne de commande.
Les diverses connexions pneumatiques doivent être réduites au minimum indispensable
et être entièrement métalliques. Les raccords doivent être du type à étanchéité métal
contre métal.

5.4. Commande par dispositif électromagnétique


Deux types de commande sont possibles : la commande par manque de courant, la
commande par émission de courant.
Dans ce dernier cas, lorsqu'il s'agit d'une commande par impulsion, celle-ci doit se faire
par un train de trois impulsions minimum.
Le contrôle de la ligne électrique de commande doit être assuré en permanence.
La force de collage résiduelle de la ventouse doit être inférieure à 15 % de sa force
d'attraction maximale.
Le réarmement du système asservi ne doit pas pouvoir se réaliser par erreur tant que la
cause qui a provoqué le déclenchement n'a pas disparu.
Le système doit être alimenté par la source normale d'électricité de l'établissement et,
lorsque des dispositions réglementaires l'exigent, par une source de sécurité. Cette
dernière peut être commune à plusieurs équipements de sécurité ou réservée au seul
système.
Dans certains cas, notamment lorsque les canalisations électriques alimentant ces
dispositifs traversent un autre compartiment que celui desservi, elles doivent être établies
dans les conditions précisées à l'alinéa a) de l'article EL 3 (§ 2).
Lorsqu'il s'agit de désenfumage, la commande par manque de courant n'est possible que
si les conduits utilisés ne desservent qu'un compartiment.

5.5. Commande par servomoteur électrique


Le temps nécessaire pour le passage en position de sécurité ou de fonctionnement doit
être inférieur à trente secondes.
Dans le cas où seul le réarmement du dispositif est assuré par un servomoteur
électrique, il est nécessaire qu'aucune interférence ne puisse gêner le déclenchement en
position de sécurité ou de fonctionnement. Sous cette condition, le servomoteur utilisé
pour la fonction réarmement n'est pas soumis aux exigences du présent texte.

5.6. Commande manuelle de déclenchement


La commande manuelle doit être réalisée par un système mécanique, électrique,
pneumatique, hydraulique ou faisant appel directement à l'énergie de l'intervenant.
Cette commande est obligatoire pour doubler une commande automatique lorsqu'elle
existe.

6. Essais

Aucun dispositif ne doit être installé s'il n'a pas satisfait aux deux types d'essais
suivants :
- essai de résistance au feu du dispositif obturateur ;
- essai de chaque mécanisme de commande.
Ces deux types d'essais donnent lieu chacun à un procès-verbal qui doit pouvoir être
présenté chaque fois que de besoin.
A cette fin, deux échantillons du matériel à tester doivent être prévus. Ces deux
échantillons doivent être adressés au(x) laboratoire(s) chargé(s) des essais,
accompagnés d'une notice technique détaillée précisant notamment les diverses
utilisations possibles du matériel.
Toutefois, lorsqu'un même organe d'obturation peut être déclenché par plusieurs types
de mécanismes de commande, un seul essai de résistance au feu est exigé pour cet
organe. Par contre, chaque mécanisme de commande doit faire l'objet d'un essai.

6.1. Essai de résistance au feu du dispositif obturateur


Un essai donnant lieu à un procès-verbal de résistance au feu doit être effectué par un
laboratoire agréé par l'arrêté modifié du 5 février 1959 pour effectuer les essais de

3
résistance au feu.

6.2. Essai du mécanisme de commande


Un essai de contrôle de l'aptitude à l'emploi du mécanisme de commande doit être
effectué, soit par le laboratoire central de la préfecture de police de Paris, soit par tout
autre laboratoire agréé par le ministre d'Etat, ministre de l'Intérieur et de la
décentralisation.

Annexe

Bornier standard de raccordement électrique des mécanismes de déclenchement


des dispositifs de fermeture résistant au feu et au désenfumage.

Section III - Portes et rideaux coupe feu à fermeture asservie

Les mécanismes de commande de ces dispositifs doivent satisfaire aux dispositions des
paragraphes 4, 5 et 6 de la section II ci-dessus.
Si la commande par système à impulsion est choisie, toutes dispositions (électrique,
mécanique) doivent être prises pour interdire tout réarmement du dispositif avant la fin de
l'alarme ayant provoqué la mise en sécurité de la porte.

Section IV - Exutoire de fumées et ouvrants en façade

Les mécanismes de commande de ces dispositifs doivent satisfaire aux dispositions des
paragraphes 3, 4, 5 et 6 de la section II ci-dessus, à l'exclusion des paragraphes 3.1, 3.6
et 6.1.
De plus, pour l'application du paragraphe 5.6, la commande de déclenchement
éventuelle peut être manuelle ou automatique ; toutefois, lorsqu'elle est automatique, elle
doit être doublée par une commande manuelle.

Section V - Stockage et mise en œuvre

4
7. Emballage de l'appareil

7.1. L'assemblage complet de l'appareil et son câblage jusqu'au bornier de raccordement


décrit à la figure 1 précisée en annexe doivent être réalisés avant livraison par le
constructeur.

7.2. Pour les volets ou clapets, le fabriquant devra indiquer clairement sur l'appareil le
sens de montage et le sens de passage de l'air.

7.3. L'appareil doit être convenablement emballé avant sa livraison de façon à permettre
son stockage dans de bonnes conditions (emballage sous voile plastique par exemple).

7.4.Ce stockage doit se faire à l'abri des intempéries, de l'eau, de l'humidité, des chocs et
des souillures dus aux projections de toute nature.

8. Mise en place

8.1. La mise en place de l'appareil doit être effectuée en respectant les indications
données par le fabricant et les conditions de montage figurant sur le procès-verbal
d'essai de résistance au feu.

8.2. Le maître d'œuvre et l'installateur devront prendre toutes précautions utiles afin que
tous les mécanismes et glissières soient efficacement protégés contre toutes souillures
par peintures, liants ou poussières pendant toute la durée du chantier ; par exemple,
l'habillage sous voile plastique sera conservé jusqu'à mise en service de l'appareil.

8.3. Les zones réservées au dégagement et à l'accès des dispositifs devront être
dégagées en permanence pour permettre une intervention humaine aisée lors de
l'entretien et de la vérification.
Dans le cas où des clapets ou des volets sont situés au-dessus d'un faux-plafond, une
trappe de visite facilement démontable devra permettre l'accès immédiat à la zone de
dégagement de ces derniers.
S'il n'y a pas de regard de visite pour accéder au clapet, l'installateur devra prévoir sur
les conduits de raccordement un dispositif permettant le contrôle de l'état de l'organe
d'obturation.

Section VI - Limites de prestations

Plusieurs entreprises concourent à la fabrication et à la mise en œuvre des dispositifs de


fermeture résistant au feu et de désenfumage.
Il appartient au maître d'œuvre de fixer clairement les limites de prestations et de
responsabilité entre les différentes entreprises.

Section VII - Entretien, vérifications et contrôles


9. Entretien
Tous les mécanismes de déclenchement des dispositifs de fermeture résistant au feu et
de désenfumage doivent être soigneusement entretenus et maintenus en permanence
en bon état de fonctionnement.

10. Vérifications techniques


Les mécanismes de déclenchement des dispositifs de fermeture résistant au feu et de
désenfumage doivent faire l'objet d'une vérification, fonctionnement compris, dans les
conditions prévues pour les installations de détection automatique d'incendie et

5
précisées, selon le type d'établissement, dans les textes réglementaires en vigueur les
concernant :
- règlement de sécurité contre les risques d'incendie et de panique dans les
établissements recevant du public ;
- règlement de sécurité pour la construction des immeubles de grande hauteur et leur
protection contre les risques d'incendie et de panique.
Ces vérifications seront de préférence effectuées simultanément aux vérifications de la
détection automatique d'incendie lorsqu'elle existe.

11. Contrôles
Toutes dispositions doivent être prises par l'exploitant pour permettre aux commissions
de sécurité d'effectuer le contrôle efficace des mécanismes de déclenchement des
dispositifs de fermeture résistant au feu et de désenfumage. A cet effet, la direction doit
mettre en place le personnel compétent et le matériel nécessaires aux essais de
fonctionnement.

Vous aimerez peut-être aussi
