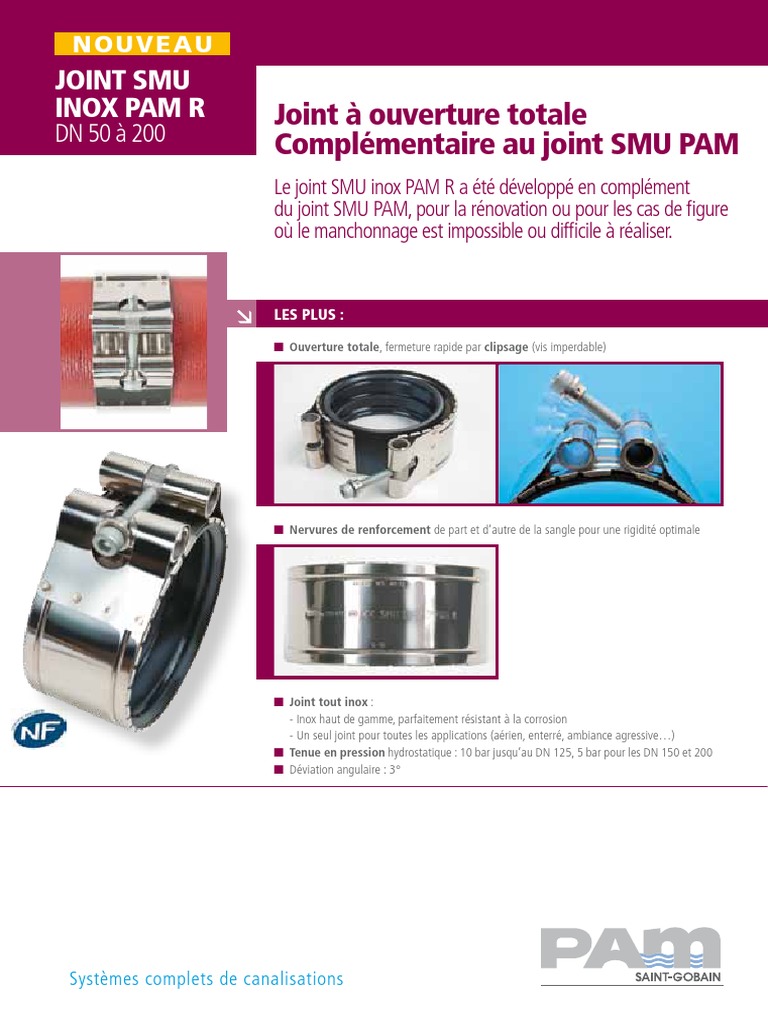

NOUVEAU
JOINT SMU
INOX PAM R Joint à ouverture totale
DN 50 à 200
Complémentaire au joint SMU PAM
Le joint SMU inox PAM R a été développé en complément
du joint SMU PAM, pour la rénovation ou pour les cas de figure
où le manchonnage est impossible ou difficile à réaliser.
LES PLUS :
n Ouverture totale, fermeture rapide par clipsage (vis imperdable)
n Nervures de renforcement de part et d’autre de la sangle pour une rigidité optimale
n Joint tout inox :
- Inox haut de gamme, parfaitement résistant à la corrosion
- Un seul joint pour toutes les applications (aérien, enterré, ambiance agressive…)
n Tenue en pression hydrostatique : 10 bar jusqu’au DN 125, 5 bar pour les DN 150 et 200
n Déviation angulaire : 3°
Systèmes complets de canalisations
Données techniques :
Références et dimensions
DN Référence D H L Masse
50 233899 67 86 50 0.18
75 233900 91 110 50 0.20
100 233901 118 137 58 0.29
125 233902 147 166 58 0.31
150 233903 167 186 58 0.36
200 233904 223 242 58 0.47
(dimensions en mm, masse en kg)
MONTAGE :
Exemple : pièce à raccorder entre 2 bouts unis
1. La longueur du raccord à intercaler doit être celle de l’espace disponible (X), minorée
de 15 mm afin de permettre la pose des garnitures de joints de part et d’autre.
Crédit photos : Saint-Gobain PAM - BAT-CAT-60F
2. Ouvrir le joint SMU inox PAM R, enlever la manchette élastomère.
Glisser une manchette élastomère sur chaque bout uni.
Retrousser les manchettes au niveau de la butée.
3. Placer la pièce à raccorder entre les 2 bouts unis. Rabattre les manchettes sur la pièce
en veillant à ce que la butée soit correctement positionnée entre la pièce et le bout uni.
4. Ecarter les sangles et les passer autour des manchettes. Positionner les sangles sur
les manchettes et verrouiller en positionnant la tête de vis dans l’attache opposée.
5. Visser. Appliquer un couple compris entre 10 et 15 N.m (*)
(*) Vis 6 pans creux M8 - clé allen de 6 mm - ; M10 pour DN 200 - clé allen de 8 mm
1 2 3
4 5
