Avm PVC

Gamme PVC

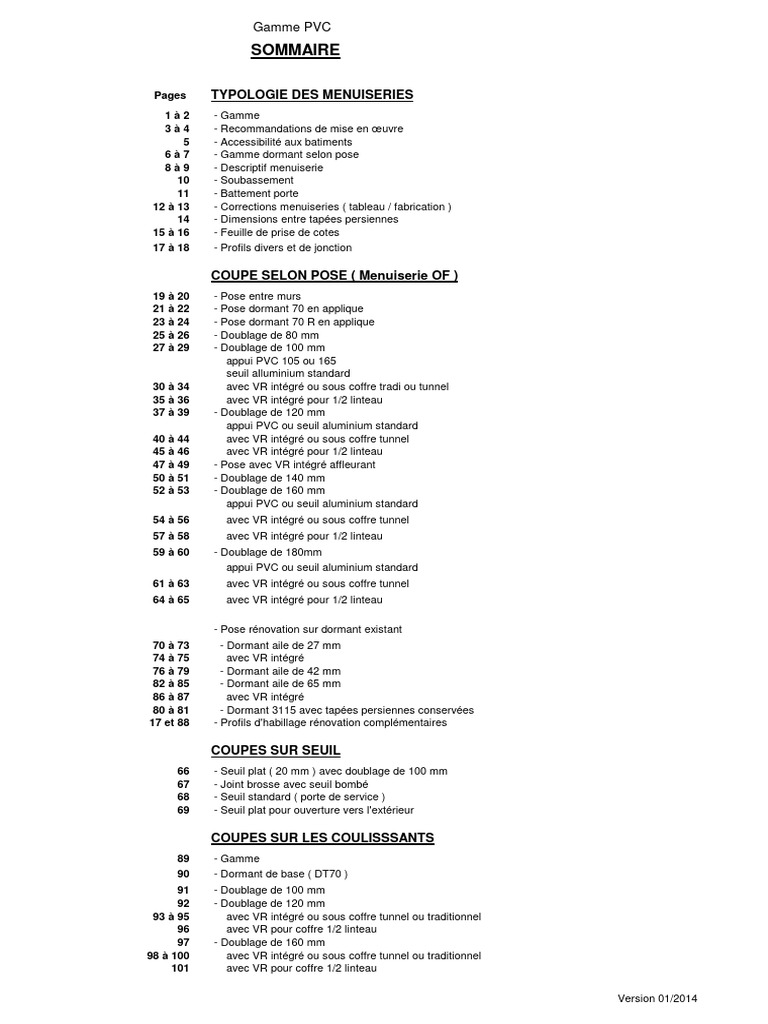

SOMMAIRE
Pages TYPOLOGIE DES MENUISERIES

1à2 - Gamme
3à4 - Recommandations de mise en œuvre
5 - Accessibilité aux batiments
6à7 - Gamme dormant selon pose
8à9 - Descriptif menuiserie
10 - Soubassement
11 - Battement porte
12 à 13 - Corrections menuiseries ( tableau / fabrication )
14 - Dimensions entre tapées persiennes
15 à 16 - Feuille de prise de cotes
17 à 18 - Profils divers et de jonction
COUPE SELON POSE ( Menuiserie OF )

19 à 20 - Pose entre murs
21 à 22 - Pose dormant 70 en applique
23 à 24 - Pose dormant 70 R en applique
25 à 26 - Doublage de 80 mm
appui PVC 105 ou 165
seuil alluminium standard
30 à 34 avec VR intégré ou sous coffre tradi ou tunnel
35 à 36 avec VR intégré pour 1/2 linteau
appui PVC ou seuil aluminium standard
40 à 44 avec VR intégré ou sous coffre tunnel
47 à 49 - Pose avec VR intégré affleurant
59 à 60 - Doublage de 180mm
- Pose rénovation sur dormant existant

70 à 73 - Dormant aile de 27 mm
74 à 75 avec VR intégré
86 à 87 avec VR intégré
80 à 81 - Dormant 3115 avec tapées persiennes conservées
17 et 88 - Profils d'habillage rénovation complémentaires
COUPES SUR SEUIL

66 - Seuil plat ( 20 mm ) avec doublage de 100 mm
67 - Joint brosse avec seuil bombé
68 - Seuil standard ( porte de service )
69 - Seuil plat pour ouverture vers l'extérieur
COUPES SUR LES COULISSSANTS

89 - Gamme
90 - Dormant de base ( DT70 )
91 - Doublage de 100 mm
93 à 95 avec VR intégré ou sous coffre tunnel ou traditionnel
96 avec VR pour coffre 1/2 linteau
98 à 100 avec VR intégré ou sous coffre tunnel ou traditionnel
101 avec VR pour coffre 1/2 linteau
Version 01/2014
- Pose rénovation sur dormants existants
102 - Dormant aile de 27 mm
103 - Dormant aile de 42 mm
104 à 105 - Dormant aile 27mm avec VR intégré
106 à 107 - Dormant aile 42mm avec VR intégré
COUPES SUR OSSATURES BOIS

108 à 109 - MBOC 208 mm
110 - MBOC 208 avec VR intégré
111 - MBOC 208 avec VR traditionnel
112 à 113 - Ossature bois 228 mm
114 - Ossature bois 228 mm avec VR intégré
115 - Ossature bois 228 mm avec VR traditionnel
Version 01/2014
GAMME
Fixe Chassis à soufflet Chassis oscillo-battant
(CS) 1 vantail (OB1) 2 vantaux (OB2)
OB1 gauche OB2 droit

Croisée ouvrant à la française
1 vantail ( C1 ) 2 vantaux ( C2 ) 3 vantaux ( C3 ) 4 vantaux ( C4 )
C1 gauche C3 droite
Porte fenêtre ouvrant à la française
1 vantail ( PF1 ) 2 vantaux ( PF2 ) 3 vantaux ( PF3 ) 4 vantaux ( PF4 )
PF1 gauche PF3 droite
Coulissant traditionnel Portes Porte ouvrant vers

ou à translation d'entrée l'extérieur
fixe
Droit gauche gauche ( vue de l'extérieur )

Droit
(semi-coulissant)
(fixe)
Ensemble composés Plein Arc Oeil de trapèze

cintre surbaissé boeuf chassis triangulaire
Nota : Le sens d'ouverture est donné en tirant vue de l'intérieur ( Menuiserie standard et portes d'entrée)
Le sens d'ouverture est donné en tirant vue de l'extérieur ( Pour les ouvrants en vue extérieur)
-1- Version 01-2014

Composition standard de ''petits-bois'' :
Cas STANDARD
- Collés ( largeur = 22 mm )
- Intégrés laqués ( largeur = 26 mm )
- Intégrés finition Laiton Satiné ( largeur = 10 mm )

- Intégrés aspect Gris Métal ( foncé - largeur = 10 mm )
10 Lame d'air minimum
Composition personnalisée :
PB intégrés laqués
Différents types de vitrage selon les performances éxigées :
-Isolation thermique : 4 ITR - 16 - 4 ( option argon )

-Isolation accoustique 35 Db : 4 ITR - 10 - 10
-Vitrage de sécurité ( exemple : en allège ) : 44.2ITR- 12 - 4
Autres types de vitrages sur demande
-2- Version 01-2014

Gamme PVC
A2 - Rappels normatifs - Recommandations de mise en oeuvre
Afin d'obtenir les performances exigées par la réglementation thermique 2012, une bonne pose et un bon
réglage des châssis sont impératifs. Pour cela nous vous recommandons de respecter :
Au niveau du gros oeuvre :
Les travaux de gros-oeuvre sont suffisamment avancés pour qu'il n'y ait pas, par la suite, risque de détérioration ou
de déplacement de la fenêtre et pour permettre à l'entrepreneur une continuité de travail.
Le gros-oeuvre ou la maçonnerie doivent être réceptionnés par l’entreprise de pose selon les exigences
mentionnées dans le DTU 20.1.
Au niveau de la pose :
Se référer au DTU N36.5 afn d'assurer une étanchéité parfaite à l'air et à l'eau sur toute la périphérie de la baie.
Réalisation des calfeutrements en appui :
Dans le cas d’une mise en place du mastic avant mise en oeuvre de la fenêtre, le mastic est extrudé adossé à un
fond de joint adhésif constituant coffrage, puis avant réticulation, écrasé lors de la mise en place de la fenêtre,
avec :
— hauteur minimale du cordon avant pose de la menuiserie : 13 mm ;

— épaisseur minimale du cordon après pose de la menuiserie : 5 mm.
Réalisation des calfeutrements latéraux et supérieurs :
Dans tous les cas ce calfeutrement doit être compatible avec le calfeutrement exécuté en appui.
Lorsque le calfeutrement latéral est réalisé avec un mastic, la bande de mousse imprégnée utilisée en étanchéité
en appui doit remonter entre montant et tableau sur une hauteur minimale de 10 cm de façon à être raccordée
au fond de joint.
Le raccordement de deux bandes de mousse ne doit jamais s'effectuer en appui.
Les dimensions des joints doivent permettre de respecter les spécifications du 5.9.2.3 duDTU 36.5 P1-1
1- Calfeutrement latéral
2- Enduit
Références normatives : e-cahier du CSTB, p.3 p.54 cahier 3521 - Juillet 2005 / NF DTU 36.5 P1-1 § 5.9.2.1
-3- Version 26/02/2014

Gamme PVC
A2 - Rappels normatifs - Recommandations de mise en oeuvre
Distribution des pattes de fixation
a) Les pattes sont disposées en priorité :
- au voisinage des organes de rotation et des points

de condamnation sur le dormant ;
- de part et d’autre de la traverse et du meneau éventuels
lorsque ces éléments relient deux éléments
de dormant laisonnés au gros-oeuvre. (schéma 1)
b) Des pattes complémentaires sont disposées sur le

dormant afin de respecter les règles ci-après :
- la distance maxi entre pattes à la périphérie du

dormant reste de l’ordre de 80 cm ;
- la distance entre fixation et bord du fond de feuillure
d’un angle du dormant doit être comprise entre 5 et Cas de crémone et verrous sorties de tringles
10 cm. 1 gâche - 2 fixations
1 fixation comptée dans N
Cas des portes-fenêtres de largeur supérieure à 1,40 m
- Les vantaux sont verrouillés à l’aide de crémone ou

verrou à renvoi d’angle : une fixation est disposée au
voisinage de chaque gâche de condamnation. Une
seule fixation est comptée dans le nombre N.
- Les vantaux sont verrouillés à l’aide de crémone avec
sortie de tringles : la fixation disposée au voisinage
de la gâche de condamnation est doublée, cette fixation
supplémentaire n’étant pas comptée dans le nombre
N de fixations. (schéma 2)
Cas d’un coffre de volet roulant
Si le coffre possède une console intermédiaire, une fixation

au gros-oeuvre pourra se faire par l’intermédiaire de
cette dernière.
Dans le cas contraire, la fixation aux extrémités de la
traverse supérieure sera doublée. Cette fixation supplé-
mentaire n’est pas prise en compte dans la détermination Cas de crémone et verrous avec renvoi d'angles
du nombre N de fixations. (schéma 3) 2 gâches - 2 fixations
1 fixation comptée dans N
Schéma 2
Schéma 1 - Principe généraux de disposition des Schéma 3 - Cas d'un bloc-baie : disposition des fixations
fixations
Références normatives : e-cahier du CSTB, p.14 cahier 3521 - Juillet 2005
-4- Version 26/02/2014

Gamme PVC
A3 - Rappels normatifs - Accessibilité aux bâtiments
Largeur passage utile :
ARRÊTÉ R. 111-18-1 | article 8
Les portes doivent avoir une largeur minimale de 0,90 m.

La largeur de passage minimale lorsque le vantail est
ouvert à 90° doit être de 0,83 m. Dans le cas de po rtes à
plusieurs vantaux, le vantail couramment utilisé doit
respecter cette exigence.
Les portes des caves et des celliers doivent avoir une Figure 1
largeur minimale de 0,80 m. La largeur de passage
minimale lorsque le vantail est ouvert à 90° doit ê tre de
0,77 m. (figure 1)
Figure 3
Figure 4
Accessibilité aux dispositifs de commande :

Figure 2
Tous les dispositifs de commande, y compris les dispositifs d’arrêt d’urgence, les
dispositifs de manoeuvre des fenêtres et portes-fenêtres
ainsi que des systèmes d’occultation extérieurs commandés de l’intérieur doivent
être :
- situés à une hauteur comprise entre 0,90 m et 1,30 m du sol ;
- manoeuvrables en position « debout » comme en position « assis ».
(figure 2,3,4)
Figure 5
L’extrémité des poignées des portes, à l’exception de celles ouvrant

uniquement sur un escalier, doit être située à plus de 0,40 m d’un
angle rentrant de parois ou de tout autre obstacle à l’approche d’un
fauteuil roulant.
(figure 5)
Références normatives : circulaire interministérielle N° DGUHC 2007-03 du 30 novembre 2007
-5- Version 26/02/2014

60 80 100 120 140 160
ISOLATION Feuillure
( 40 + 10 + colle ) ( 60 + 10 + colle ) ( 80+ 10 + colle ) ( 100+ 10 + colle ) ( 120+ 10 + colle ) 180
DT 105 DT 125 DT 145 DT 165

DT 70 DT 70 R
DT 85 Appui 105 Appui 125 Appui 145 Appui 165
TECHNIQUE Appui 140 Appui 105
Appui 105 ou ou ou
clippé soudé DT 185
Appui 165 Appui 165 Appui 165
Version 01-2014 Appui 185
65
75
80
100
120
160 - 180
140
COUPE
DORMANT
- 6-
10
Option : reducteur de 10 mm
SEUILS ALUMINIUM
Seuil standard 40 mm Seuil ALU 20mm Seuil 20mm ouvrant vers l'extérieur
(seuil handicapé) (seuil handicapé)
40
20
20
Version 01-2014
RENOVATION
DT rénovation Standard DT rénovation sur demande DT rénovation sur demande

Aile de 27mm pose par vérin Aile de 42mm pose par les ailes Aile de 42mm + profil 3349*
Option : par vis Option : par vérin ou vis pose par les ailes
Option : par vérin ou vis
27 42 70
DT rénovation sur demande DT rénovation 3115

Aile de 27mm pose par les ailes
Aile de 65mm pose par vérin
Option : par vis
Tapée persiennes
conservées
DT 36
DT 45
DT 50
65 27
* en fourniture
COULISSANT
Dormant de 70 Dormants Monoblocs

100-120-140-160
75

Aile de 27mm pose par vérin Aile de 42mm pose par les ailes Aile de 42mm + profil 3349*
Option : par vérin pose par les ailes
Option : par vérin
27 42
70
-7- Version 01-2014
MENUISERIE 2 VANTAUX BASE
30
3606
Option :Petits-bois
collés
HAUTEUR FABRICATION
22
HAUTEUR TABLEAU
4 ITR - 16 - 4
DESCRIPTIF :
-Menuiserie avec ouvrant et dormant ( 3 et 5 chambres )

-Menuiserie équivalant RAL 9016
-Fiches + caches plastiques BLANC
-Poignée aluminium laquée BLANC
HOPPE - ligne : ''atlanta'' avec système Secustik
-Vitrage : 4 ITR - 16 - 4
-Seuil aluminium standard 40mm ou 20mm anodisé
-Pattes de fixation fournies
7
40
Poignée fenêtre
30 LARGEUR TABLEAU 30
140 Porte-fenêtre
102 fenêtre
80 à 180
Fond de joint + 2252

joint élastomère 3600
1ère catégorie
70
LARGEUR FABRICATION
-8- Version 01-2014

MENUISERIE 2 VANTAUX STANDING
30
Option :
Petits-bois collés
arrondi exterieur 3605
mouluré intérieur
HAUTEUR FABRICATION
22
HAUTEUR TABLEAU
4ITR - 16 - 4
DESCRIPTIF :
-Menuiserie avec ouvrant et dormant ( 3 et 5 chambres )

-Menuiserie équivalant RAL 9016
-Fiches + caches plastiques BLANC
-Poignée aluminium laquée BLANC
HOPPE - ligne : ''verona'' avec système Secustik*
-Vitrage : 4ITR - 16 - 4
-Seuil aluminium standard 40mm ou 20mm anodisé
-Pattes de fixation fournies
-Porte-fenêtre : soubassement mouluré
* fenêtre uniquement
40
Poignée fenêtre
140 Porte-fenêtre
102 fenêtre**
80 à 180
Fond de joint + 3607

joint élastomère 3600
1ère catégorie
70
LARGEUR FABRICATION **cas présenté
-9- Version 01-2014

SOUSBASSEMENT - PORTE FENETRE
Soubassement - BASE Soubassement - STANDING *

Panneau 24 mm alvéolaire Panneau isolant 24 mm + moulures
Panneau 24 mm alvéolaire
Blanc - Beige - Gris
Paxé Chêne Doré uniquement
418 STANDARD
418 STANDARD
Panneau isolant 24 mm + moulures collées

Blanc - Beige - Chêne Doré uniquement
12
12
*Dans le cas de fixe(s) latéral(aux), il est

conseillé de prévoir un FIXE sur OUVRANT.
Sur demande Sur demande **

Panneau isolant 24 mm Panneau plate bande
** standard en Laqué
Panneau isolant 24 mm
Blanc - Beige - Gris - Plaxé
418 STANDARD
418 STANDARD
Panneau plate bande - 2 faces

Blanc - Beige - Gris - Plaxé - Laqué
12
12
- 10 - Version 01-2014
PROFILES PORTE ( avec serrure )
A B
Porte - fenêtre avec serrure standard C
Coupe A Coupe B
Coupe C
2252 *
3603 3602
3602
52
3604
84 140
*Version présentée : BASE
Porte d'entrée ou porte de grande dimension
Coupe A Coupe B Coupe C
3091
80
5048 5048
112 228
Porte ouvrant vers l'exterieur
Coupe A Coupe B Coupe C

112
3091
80
5068 5068
228
- 11 - Version 01-2014
CORRECTION STANDARD (Tableau - Fabrication )
Dormant 70 de base : Dormant 70 R ( avec recouvrement ) :
Appui PVC clippé Appui PVC soudé

Ht tableau + 25 mm = Ht fabrication Ht tableau + 52 mm = Ht fabrication
Lg tableau + 60 mm = Lg fabrication Lg tableau + 90 mm = Lg fabrication
Seuil Aluminium Seuil Aluminium

Ht tableau + 25 mm = Ht fabrication Ht tableau + 40 mm = Ht fabrication
Lg tableau + 60 mm = Lg fabrication Lg tableau + 90 mm = Lg fabrication
45
45
30
30
Ht Fabrication
Ht Fabrication
Ht Fabrication
Ht Fabrication
Ht Tableau
Ht Tableau
Ht Tableau
Ht Tableau
5
5
7
30 Lg Tableau 30 45 Lg Tableau 45
Lg Fabrication Lg Fabrication
Dormants Monoblocs ( Dt 85 à Dt 185 ) :

30 Lg Tableau = entre dt 30
Dormant 105 minimum
Pose avec VR sous coffre sous coffre
Appui PVC
Standard intégré traditionnel tunnel
Ht tableau + 37 + 12 + 37 + 14 =Ht Fab
Lg tableau + 60 = Lg Fabrication
Seuil Alu
Ht tableau + 25 +0 + 25 +2 =Ht Fab Lg Fabrication
7
30
30
Sous coffre
tunnel
Ht sous coffre
Ht Fabrication
Ht Fabrication
Ht Fabrication
Ht Tableau
Ht Tableau
7
5
7
- 12 - Version 01-2014
CORRECTION STANDARD (Tableau - Fabrication )
Dormant Coulissant :
25
25 Lg Tableau 25
Ht Fabrication
Dormant 70
Ht Tableau
70
Ht tableau + 20 mm = Ht fabrication
Lg tableau + 50 mm = Lg fabrication
Lg Fabrication
5
Dormants Monoblocs ( Dt 105 à Dt 165 ) : 30 Lg Tableau = entre dt 30
Dormant 125 minimum

Pose avec VR sous coffre sous coffre
Appui PVC
Standard intégré traditionnel tunnel
Ht tableau + 37 + 12 + 37 + 14 =Ht Fab
Lg Fabrication
Sous coffre
traditionnel
7
30
30
Sous coffre
tunnel
Ht sous coffre
Ht Fabrication
Ht Fabrication
Ht Fabrication
Ht Tableau
Ht Tableau
7
Dormant Rénovation :
5
Ht tableau - 10 mm = Ht fabrication
Lg tableau - 10 mm = Lg fabrication
Ht Fabrication
Ht Passage
Lg Passage
5 Lg Fabrication 5 Cas tapées persiennes existantes
Lg Passage
5
- 13 - Version 01-2014
DIMENSIONS ENTRE TAPEES PERSIENNES
Largeur entre Tapées = Largeur tableau - Y

Hauteur A = Hauteur tableau - X
Nombre de vantaux 4 6 8 10
Largeur Tapée 50 65 80 100
X;Y X;Y X;Y X;Y
Dt 70 ( 5000+5001) + Appui 140 41 ; 100 41 ; 130 41 ; 160 41 ; 200
Dt 70 ( 5000+5001) + Seuil ALU 20 ; 100 20 ; 130 20 ; 160 20 ; 200
Dt 70 R ( 5014) + Appui 125 soudé 43 ; 100 43 ; 130 43 ; 160 43 ; 200
Dt 60 R ( 50141) + Seuil ALU 20 ; 100 20 ; 130 20 ; 160 20 ; 200
Dt Monobloc (4 côtés)
43 ; 100 43 ; 130 43 ; 160 43 ; 200
(Dt 105 - 125 - 145 - 165 - 185)
Dt Monobloc + Seuil ALU 20 ; 100 20 ; 130 20 ; 160 20 ; 200
NB : Porte 1 vantail avec serrure, concevoir un nombre de vantaux dissymétriques.

( Ex : 1 + 3 Facilite la manoeuvre de la clé )
DT 70 DT 70 R DT 70 R Monoblocs
20
20
20
20
Ht Tableau
Ht Tableau
Ht Tableau
Hauteur A
Ht Tableau
Hauteur A
Hauteur A
Hauteur A
23
21
23
Lg Tableau Lg Tableau
Lg tapée entre tapées Lg tapée Lg tapée entre tapées Lg tapée
DT 70 DT 70 R
Monoblocs
- 14 - Version 01-2014
FEUILLE DE PRISE DE COTES
Pose avec ou sans isolation
u
ea
lin t
largeur tableau
hauteur tableau
HAUTEUR FABRICATION
EXTERIEUR INTERIEUR
HAUTEUR TABLEAU FINI

rejingot
maçonnerie
appui béton
allège
25
Pose en ebrasement Pose en feuillure rejingot
LARGEUR TABLEAU FINI
variable 40
Pose en applique
LARG TABLEAU FINI
LARGEUR FABRICATION
LARGEUR FOND de FEUILLURE
platre + isolant + colle
Pose en tunnel
Dormant standard 70x54 présenté LARGEUR TABLEAU FINI isolation totale
+ Appui 140mm
Appui 80mm sur demande
Gauche SENS Droit

LARGEUR FABRICATION LARGEUR FABRICATION
INTERIEUR
ventilation
type qté Dimensions V.Roulant

mortaise
Dimensions Allège Dormant P. Fenêtre Bloc -1/2 linteau P.Bois Vitrage

rep chassis TABLEAU Fond de feuillure 70 70R hteur soubt Tunnel - Tradi
sens 105 125 serrure - crémone lame PVC - ALU intégrés
vue interieure Hauteur x Largeur Hauteur x Largeur 145 165 ap pvc - seuil alu manoeuve collés
- 15 - Version 01-2014
FEUILLE DE PRISE DE COTES CLIENT:
Menuiserie existante conservée REF:
DATE:
Cas DT rénovation 3115

Tapées persiennes
conservées
Aile de 27mm pose par les ailes
PASSAGE
PASSAGE
Si appui supprimé
PASSAGE
36
45
50
ep dormant
E
existant
5 FABRICATION 5
PASSAGE

Aile de 27mm pose par vérin Aile de 42mm pose par les ailes Aile de 65mm pose par vérin
Option : par vis Option : par vérin ou vis Option : par vis
60
A B C D
22 37 65 60
5 FABRICATION 5 5 FABRICATION 5
Option 3349 *
PASSAGE en fourniture PASSAGE
Gauche SENS Droit
* 3349 NON compatible avec une menuiserie munie d'un Bloc VR
INTERIEUR
ventilation
Dimensions
type Porte fenêtre Bloc
mortaise
Choix Appui
rep chassis qté PASSAGE Allège A B C bavette hteur soubassement V.Roulant
P.Bois Vitrage
sens entre dormants appui 3390 serrure lame PVC - ALU intégrés
vue interieure Hauteur x Largeur DE seuil 40 - 20 crémone manoeuve collés
- 16 - Version 01-2014
PROFILS ELARGISSEURS PROFILS D'HABILLAGE
83
25
3300
100
33
3302
123
70 25
100
63
40
5000-5001
0675 0807 0920 0136

AB003 0661
*
70 74
50
AB008 0660
*
* equerre d'angle
PIM001 75 100
PROFILS DIVERS
MD 01 PB 01 3320
8
9
15
Clip 36 23 22
3341
3349 3366
6
12
15
30 35
52 58
Couvre joint 3344 Couvre joint 3343
standard sur demande
3348 3306
22
28
18
10
50
85
0483 tapée persienne

10
25
Réducteur d'isolation 3304

165
- 17 - Version 01-2014
PROFILS DE JONCTION PROFILS DE JONCTION EN ANGLE
Jonction simple avec profil 3312 : Jonction angle 90°: profil 14660
5000 5000
5001 5001 14357
Jonction renforcée avec profil 6960 :
Jonction angle variable: profil 14698
5000
6760
5001
14699
5000
5001 O42
Jonction renforcée avec profil 3705 :

3715
5000 TUBES DE RENFORCEMENT

5001
92
0755
46
0799
0863
Jonction simple entre 2 monoblocs :

68
NB : appui idem montant
0792
42
Panneau expansé
0477
Ep : 24 mm
5015
5016 60
5017
5018
5019
0795
30
0632
- 18 - Version 01-2014
DORMANT DE 70 ET APPUI 140 ( standard)
POSE ENTRE MURS
1/2 coupe horizontale
LARGEUR TABLEAU
5
Fond de joint +
joint élastomère
1ère catégorie
DT 70
5000
LARGEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 19 - Version 01-2014
DORMANT DE 70 ET APPUI DE 140 ( standard)
POSE ENTRE MURS
Coupe verticale
5
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Option : Appui court 80 mm
70 5000
HAUTEUR FABRICATION
5000
HAUTEUR TABLEAU
3333 3335
20
Mousse
5
imprégnée
65
Option : seuil ALU Standard ( sans cornières )
Option :
Cornière 20 x 20
bavette PO 4566
CLIENT :
REF :
5
DEVIS/CDE :
ECHELLE : 1/2
DATE :
- 20 - Version 01-2014
DORMANT DE 70 ET APPUI 140 ( standard)
POSE EN APPLIQUE
Fond de joint +
joint élastomère
1ère catégorie 30 LARGEUR TABLEAU
Patte70 x 63
+
Contre plaque
DT 70
5000
Option : couvre joint 3344
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 21 - Version 01-2014
POSE EN APPLIQUE
CLIENT :
REF :
Coupe verticale DEVIS/CDE :
75
ECHELLE : 1/2
DATE :
30
5000
Fond de joint +
joint élastomère
1ère catégorie
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse 5000
HAUTEUR FABRICATION
impregnée
3333
HAUTEUR TABLEAU
40
40 Patte 70 x 63
5
+
Contre plaque
Rejingot
Vue de dessus
Option : 40
Cornière 20 x 20
10
bavette PO 4566
65
5
Rejingot
10 65
- 22 - Version 01-2014
DORMANT DE 70 R ET APPUI 105 ( standard)
POSE EN APPLIQUE
Appui coupé et soudé à 45°
45 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte70 x 63
+
Contre plaque
65
LARGEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 23 - Version 01-2014
DORMANT DE 70 R ET APPUI DE 105 ( standard)
Pose en applique
Coupe verticale
Patte 70 x 63
+
Contre plaque
CLIENT :
REF :
DEVIS/CDE :
45
ECHELLE : 1/2
5014 DATE :
Fond de joint +
joint élastomère
1ère catégorie
HAUTEUR FABRICATION
HAUTEUR TABLEAU
HAUTEUR FABRICATION
Mousse
impregnée AP 105
5016
HAUTEUR TABLEAU
40
10
7
10
40
40 Patte 30 x 95
+
entretoise Rejingot
+
Contre plaque
Vue de dessus
40
10
Option :
Cornière
65
20 x 20
Rejingot
10 65
5
- 24 - Version 01-2014
DORMANT DE 85 ET APPUI 105 ( standard )
DOUBLAGE 80 mm
30 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte 60 X 75
+
Contre plaque
80
DT 85
5015
LARGEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 25 - Version 01-2014
DOUBLAGE 80 mm
Coupe verticale
80
Patte 60 x 75
+
Contre plaque CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
30
DATE :
5015
Fond de joint +
joint élastomère
1ère catégorie
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse
HAUTEUR FABRICATION
impregnée
AP 105
5016
HAUTEUR TABLEAU
40
7
5 40 Patte 30 x 95
+
40
entretoise
+
Contre plaque
Rejingot
Vue de dessus

40
Option :
25
Cornière
20 x 20
65
Rejingot
5
25 65
- 26 - Version 01-2014
DORMANT DE 105 ET APPUI 105
DOUBLAGE 100 mm
Fond de joint +
joint élastomère 30 LARGEUR TABLEAU
1ère catégorie
Patte 60 X 97
+
100
Contre plaque
DT 105
5016
LARGEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 27 - Version 01-2014
DOUBLAGE 100 mm
Coupe verticale
100
Patte 60 x 97 CLIENT :
+ REF :
Contre plaque DEVIS/CDE :
ECHELLE : 1/2
DATE :
30
5016
Fond de joint +
joint élastomère HAUTEUR FABRICATION
1ère catégorie
HAUTEUR TABLEAU
HAUTEUR FABRICATION
Mousse
impregnée AP 105 40
5016
HAUTEUR TABLEAU
25
7
40
Patte 30 x 95
+
25 40 entretoise Rejingot
+
Contre plaque
Vue de dessus
40
45
65
Option : 45 65
5
Cornière Rejingot
20 x 20
- 28 - Version 01-2014
DORMANT DE 105 ET APPUI DE 165
DOUBLAGE 100 mm
Coupe verticale CLIENT :

REF :
100 DEVIS/CDE :
ECHELLE : 1/2
Patte 60 x 97 DATE :
+
Contre plaque
30
5016
Fond de joint +
joint élastomère
1ère catégorie
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse
HAUTEUR FABRICATION
impregnée
AP 165 40
5019
HAUTEUR TABLEAU
40
7
25
25
Patte 73 x 93
+ Rejingot
Contre plaque
40
Vue de dessus

40
Option :
45
Cornière
20 x 20
65
5
45 65 Rejingot
- 29 - Version 01-2014
DORMANT DE 105 AVEC BLOC VR ET APPUI 105
DOUBLAGE 100 mm
Fond de joint +
1ère catégorie
Patte 60 X 97
+
Contre plaque
100
DT 105
5016
LARGEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 30 - Version 01-2014
DORMANT 105 AVEC BLOC VR ET APPUI 105
DOUBLAGE 100 mm
Coupe verticale
175 - 223
5
5014
HAUTEUR FABRICATION
HAUTEUR TABLEAU
40
25
Rejingot
40
AP 105
5016
7
Vue de dessus
Patte 30 x 95
+
25 40 entretoise
+
Contre plaque CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
- 31 - Version 01-2014
DORMANT 105 AVEC BLOC VR ET SEUIL STANDARD 40 mm
DOUBLAGE 100 mm
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
223
5
5014
HAUTEUR FABRICATION
HAUTEUR TABLEAU
40
45
Rejingot
seuil ALU
standard 40 mm
65
Vue de dessus
Option :
45 65
5
cornière
20 x 20
- 32 - Version 01-2014
DORMANT DE 105 ET APPUI DE 105 SOUS COFFRE VR TRADITIONNEL
DOUBLAGE 100 mm
Coupe verticale
VR traditionnel
CLIENT :
REF :
DEVIS/CDE :
30
ECHELLE : 1/2
DATE :
5014
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse
HAUTEUR FABRICATION
impregnée
AP 105
5016
HAUTEUR TABLEAU
40
7
25
Patte 30 x 95
25 40 +
40
entretoise
+
Contre plaque
Rejingot
Vue de dessus
40
45
65
Option : 45 65
5
cornière Rejingot
20 x 20
- 33 - Version 01-2014
DORMANT DE 105 ET APPUI DE 105 SOUS COFFRE VR TUNNEL
DOUBLAGE 100 mm
Coupe verticale
100
CAISSON: "TUNNEL 28"
Positionnement variable suivant:
7
-TYPE : REKORD 24-28-30
-MAÇONNERIE
5
5014
HUATEUR SOUS COFFRE
HAUTEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
HAUTEUR FABRICATION
HUATEUR SOUS COFFRE
Mousse
40 impregnée AP 105
5016
25
40
Patte 30 x 95
25 40 +
entretoise
Rejingot +
Contre plaque
Vue de dessus
40
45
65
Option : 45 65
5
cornière
Rejingot 20 x 20
- 34 - Version 01-2014
DORMANT 105 ET APPUI 105 AVEC VR POUR 1/2 LINTEAU
DOUBLAGE 100 mm
1/2 linteau de type : Fixation

Genova ou terreal ou
Prefatec ( cas présenté) Etanchéité silicone
152 CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/3
DATE :
296
200
56
40
22
5014
25
Rejingot
HAUTEUR FABRICATION
40
HAUTEUR TABLEAU
Vue de dessus
Mousse
Impregnée AP 105
5016
Patte 30 x 95
7
25 40 +
entretoise
+
Contre plaque
Fond de joint +
joint élastomère
1ère catégorie 30 LARGEUR TABLEAU 30
Patte 60 x 97
+
100
Contre plaque
DT 105
5016
LARGEUR FABRICATION
- 35 - Version 01-2014
DORMANT 105 ET SEUIL ALU STANDARD 40 mmAVEC VR POUR 1/2 LINTEAU
DOUBLAGE 100 mm

CLIENT :
Prefatec ( cas présenté) Etanchéité silicone REF :
DEVIS/CDE :
152 ECHELLE : 1/3
DATE :
296
200
56
22
5014
HAUTEUR FABRICATION
HAUTEUR TABLEAU
40
Seuil ALU standard

40 mm
45
Rejingot
65
Option :
5
cornière Vue de dessus

20 x 20 45 65
Fond de joint +
joint élastomère 30 LARGEUR TABLEAU 30
1ère catégorie
Patte 60 x 97
+
100
Contre plaque
DT 105
5016
LARGEUR FABRICATION
- 36 - Version 01-2014
DOUBLAGE 120 mm
30 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 X 117
+
Contre plaque
120
DT 125
5017
LARGEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 37 - Version 01-2014
DOUBLAGE 120 mm
Coupe verticale
CLIENT :
Patte 70 x 117 REF :
+
Contre plaque
DEVIS/CDE :
ECHELLE : 1/2
DATE :
30
5017
Fond de joint +
HAUTEUR FABRICATION
joint élastomère
1ère catégorie
HAUTEUR TABLEAU
Mousse
HAUTEUR FABRICATION
Impregnée AP 125 40
5017
HAUTEUR TABLEAU
25
7
40
25 40 Patte 52 x 95
+
Contre plaque Rejingot
Vue de dessus
40
Option :
Cornière
65
20 x 20
65
Rejingot
5
65 65
- 38 - Version 01-2014
DORMANT 125 ET SEUIL ALU 20 mm
DOUBLAGE 120 mm
120
CLIENT :
+
Contre plaque
DEVIS/CDE :
ECHELLE : 1/2
DATE :
30
5017
HAUTEUR FABRICATION
HAUTEUR TABLEAU
3602 ou 5048 40
70
Seuil ALU
Plat 20 mm
60 Rejingot
5
70 60
Vue de dessus
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 117
+
Contre plaque
120
DT 125
5017
LARGEUR FABRICATION
- 39 - Version 01-2014
DORMANT DE 125 AVEC BLOC VR
DOUBLAGE 120 mm
30 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 X 117
+
Contre plaque
120
DT 125
5017
LARGEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 40 - Version 01-2014
DOUBLAGE 120 mm
Coupe verticale
175 - 223
5
5015
40
HAUTEUR FABRICATION
HAUTEUR TABLEAU
25
Rejingot
40
AP 125
5017
Vue de dessus
7
Patte 52 x 95
+
25 40 Contre plaque
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
- 41 - Version 01-2014
DORMANT 105 AVEC BLOC VR ET SEUIL STANDARD 40 mm
DOUBLAGE 100 mm
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
223
5
5015
HAUTEUR FABRICATION
HAUTEUR TABLEAU
3602 40
65
Option :
cornière
20 x 20
65
Rejingot
65 65
5
Vue de dessus
Seuil ALU Standard 40 mm ( sans cornière )
- 42 - Version 01-2014
DOUBLAGE 120 mm
Coupe verticale
120
7
-MAÇONNERIE
5
5015
CLIENT :
REF : HUATEUR SOUS COFFRE
HAUTEUR FABRICATION
DEVIS/CDE :
ECHELLE : 1/2
DATE :
HAUTEUR FABRICATION
HAUTEUR SOUS COFFRE
Mousse
40 Impregnée AP 125
5017
25
40
25 40
7
Patte 52 x 95
+
Rejingot Contre plaque
Vue de dessus
Option : seuil ALU Standard ( sans cornière )
40
Option :
cornière
20 x 20
65
65
Rejingot
5
65 65
- 43 - Version 01-2014
DORMANT DE 125 ET APPUI DE 125 SOUS COFFRE VR TRADITIONNEL
DOUBLAGE 120 mm
Coupe verticale
VR traditionnel
CLIENT :
REF :
DEVIS/CDE :
30
ECHELLE : 1/2
5015 DATE :
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse
HAUTEUR FABRICATION
Impregnée
AP 125
5017
HAUTEUR TABLEAU
40
7
25
Patte 52 x 95
25 40 +
40
Contre plaque
Rejingot
Vue de dessus
Option : seuil ALU Standard 40 mm ( sans cornières )
40
Option :
cornière
20 x 20
65
65
Rejingot
5
65 65
- 44 - Version 01-2014
DORMANT 105 ET APPUI 125 mm AVEC VR POUR 1/2 LINTEAU
DOUBLAGE 120 mm

152
CLIENT :
REF :
DEVIS/CDE :
296
ECHELLE : 1/3
DATE :
200
76
22
5015
HAUTEUR FABRICATION
40
HAUTEUR TABLEAU
25
40
Mousse
imprégnée Rejingot
AP 125
5017
7
Patte 52 x 95
+ Vue de dessus
25 40 Contre plaque
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 117
120
+
Contre plaque
DT 125
5017
LARGEUR FABRICATION
- 45 - Version 01-2014
DORMANT 105 ET SEUIL ALU STANDARD 40 mm AVEC VR POUR 1/2 LINTEAU
DOUBLAGE 120 mm
1/2 linteau de type : Fixation CLIENT :

DEVIS/CDE :
152 ECHELLE : 1/3
DATE :
296
200
76
22
5015
HAUTEUR FABRICATION
40
HAUTEUR TABLEAU
65
65
Option Rejingot
cornière
20 x 20
65 65 Vue de dessus
Seuil ALU standard 40 mm
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 117
120
+
Contre plaque
DT 125
5017
LARGEUR FABRICATION
- 46 - Version 01-2014
DORMANT DE 125 ET APPUI 125 AVEC VR ''AFFLEURANT''
( Pose spécifique )

45
Coulisse PVC
65
30 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 X 117
+
Contre plaque 39
120
DT 125
5017
CLIENT : LARGEUR FABRICATION

REF :
DEVIS/CDE : HORS TOUT COFFRE
ECHELLE : 1/1
DATE :
NB : Appui de 165 proscrit
- 47 - Version 01-2014
DORMANT 125 ET APPUI 125 AVEC BLOC VR '' AFFLEURANT ''
( Pose spécifique )
65 120
Coffre 223 x 239

240
223
Nb : Ajustage des lames, des coulisses et
réglages de fin de course sur chantier
5
40
5017
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse
Impregnée AP 125
5017
7
CLIENT : Patte 52 x 95
REF : 25 40
+
Contre plaque 39
DEVIS/CDE :
ECHELLE : 1/2
DATE :
Nb : Appui de 165 proscrit
- 48 - Version 01-2014
PLAN DE RESERVATION - POSE AVEC VR INTEGRE ''AFFLEURANT ''
Isolation 100 mm : Isolation 120 mm :

85
65
45 LG TABLEAU 45 45 LG TABLEAU 45
Coupe horizontale au niveau du linteau Coupe horizontale au niveau du linteau
65
190 - 240
190 - 240
85
DT 105 + DT 105 + DT 125 + DT 125 +

HT TABLEAU
seuil ALU
HT TABLEAU
Appui 105 Appui 125 seuil ALU
25 standard 25 standard
40 45 65 40 65 65
Isolation 140 mm :
45
45 LG TABLEAU 45
Coupe horizontale au niveau du linteau
190-240
45
DT 145 + DT 145 +
HT TABLEAU
Appui 145 seuil ALU

standard
25
CLIENT :
40 85 65 REF :
DEVIS/CDE :
ECHELLE : 1/5
DATE :
- 49 - Version 01-2014
DOUBLAGE 140 mm
30 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 X 137
+
Contre plaque
140
DT 145
5018

REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 50 - Version 01-2014
DOUBLAGE 140 mm
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
140 ECHELLE : 1/2
DATE :
Patte 70 x 137
+
Contre plaque
30
5018
Fond de joint +
joint élastomère
1ère catégorie
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse
HAUTEUR FABRICATION
impregnée 40
AP 145
5018
HAUTEUR TABLEAU
25
7
40
25 40
Patte 73 x 93 Rejingot
+
Contre plaque
Vue de dessus
Option : Seuil ALU Standard 40 mm ( sans cornière )
40
Option :
Cornière
20 x 20
85
65
85 65 Rejingot
5
- 51 - Version 01-2014
DOUBLAGE 160 mm
30 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 X 157
+
Contre plaque
160
DT 165
5019
CLIENT :
REF :
DEVIS/CDE : LARGEUR FABRICATION
ECHELLE : 1/1
DATE :
- 52 - Version 01-2014
DOUBLAGE 160 mm
Coupe verticale
CLIENT :
REF :
160 DEVIS/CDE :
ECHELLE : 1/2
DATE :
Patte 70 x 157
+
Contre plaque
30
5019
Fond de joint +
joint élastomère
1ère catégorie
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse
HAUTEUR FABRICATION
impregnée AP 165 40
5019
HAUTEUR TABLEAU
25
7
40
Patte 73 x 93
25 40 +
Contre plaque
Rejingot
Vue de dessus
Option :
Cornière
105
40
20 x 20
65
Rejingot
105 65
5
- 53 - Version 01-2014
DOUBLAGE 160 mm
Fond de joint +
1ère catégorie
Patte 70 X 157
+
Contre plaque
160
DT 165
5019

REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
- 54 - Version 01-2014
DOUBLAGE 160 mm
CLIENT :
REF :
ECHELLE : 1/2
DATE :
175 - 223
5
5017
HAUTEUR FABRICATION
HAUTEUR TABLEAU
40
Mousse
Impregnée
25
AP 165
40
5019
Rejingot
7
25 40
Patte 73 x 93
+
Contre plaque
Vue de dessus
- 55 - Version 01-2014
DOUBLAGE 160 mm
Coupe verticale 160

7
-MAÇONNERIE
5
5017
CLIENT :
REF :
HUATEUR SOUS COFFRE
DEVIS/CDE :
HAUTEUR FABRICATION
ECHELLE : 1/2
DATE :
HAUTEUR FABRICATION
HUATEUR SOUS COFFRE
Mousse
40 impregnée AP 165
5019
25
7
40
Patte 73 x 93
+
Rejingot 25 40 Contre plaque
Vue de dessus
Option :
cornière
105
40 20 x 20
65
Rejingot
5
105 65
- 56 - Version 01-2014
DOUBLAGE 160 mm

152 CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/3
DATE :
296
200
116
22
5017
HAUTEUR FABRICATION
HAUTEUR TABLEAU
40
Mousse 25
40
imprégnée
AP 165
5019
Rejingot
Patte 73 x 93
7
+
25 40 Contre plaque
Vue de dessus
Fond de joint +
joint élastomère
Patte 70 x 157
+
Contre plaque
160
DT 165
5019
LARGEUR FABRICATION
- 57 - Version 01-2014
DOUBLAGE 160 mm
1/2 linteau de type : Fixation CLIENT :

DEVIS/CDE :
152 ECHELLE : 1/3
DATE :
296
200
116
22
5017
40
HAUTEUR FABRICATION
HAUTEUR FABRICATION
105
65
3602 Rejingot
Option :
cornière
20 x 20
Vue de dessus
5
Seuil ALU standard 40mm

Fond de joint + 105 65
joint élastomère
Patte 70 x 157
+
Contre plaque
160
DT 165
5019
LARGEUR FABRICATION
- 58 - Version 01-2014
DOUBLAGE 180 mm

30 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 X 177
+
Contre plaque
180
DT 185
5020
CLIENT :
REF :
ECHELLE : 1/1
DATE :
- 59 - Version 01-2014
DOUBLAGE 180 mm
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
Patte 70 x 177 DATE :
+
Contre plaque
30
5020
Fond de joint +
joint élastomère
1ère catégorie
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Mousse
impregnée
HAUTEUR FABRICATION
5020 40
HAUTEUR TABLEAU
20
40
7
Patte 70 x 117
+
Contre plaque
Rejingot
20 40
Vue de dessus
Option :
Cornière
125
20 x 20 40
65
Rejingot
5
125 65
- 60 - Version 01-2014
DOUBLAGE 180 mm
30 LARGEUR TABLEAU
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 X 177
+
Contre plaque
180
DT 185
5020
CLIENT :
REF :
ECHELLE : 1/1
DATE :
- 61 - Version 01-2014
DOUBLAGE 180 mm
CLIENT :
REF :
ECHELLE : 1/2
DATE :
175 - 223
5
5020
HAUTEUR FABRICATION
HAUTEUR TABLEAU
40
20
Mousse
Impregnée
5020
45
Rejingot
7
Patte 70 x 117
+
Contre plaque
20 40 Vue de dessus
- 62 - Version 01-2014
DOUBLAGE 180 mm
Coupe verticale 180
5
5018
CLIENT :
REF :
HUATEUR SOUS COFFRE
DEVIS/CDE :
HAUTEUR FABRICATION
ECHELLE : 1/2
DATE :
40
HAUTEUR FABRICATION
HUATEUR SOUS COFFRE
Mousse
20
impregnée
5020
40
Rejingot
Patte 70 x 117
7
+
Contre plaque
20 40
Vue de dessus

125
40 Option :
cornière
20 x 20
65
Rejingot
125 65
5
- 63 - Version 01-2014
DOUBLAGE 180 mm

152
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/3
296
DATE :
200
136
22
5018
HAUTEUR FABRICATION
HAUTEUR TABLEAU
40
Mousse
20
imprégnée
5020
40
Rejingot
7
Patte 70x 117

+
20 40 Contre plaque
Fond de joint + Vue de dessus

joint élastomère
Patte 70 x 177
+
Contre plaque
180
5020
LARGEUR FABRICATION
- 64 - Version 01-2014
DOUBLAGE 180 mm

152
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/3
296
DATE :
200
136
22
5018
HAUTEUR FABRICATION
HAUTEUR TABLEAU
3602
Option :
125
cornière 40
20 x 20
65
Rejingot
5
125 65
Fond de joint + Vue de dessus
joint élastomère
Patte 70 x 177
+
Contre plaque
180
5020
LARGEUR FABRICATION
- 65 - Version 01-2014
DORMANT 105 ET SEUIL ALU 20 mm
DOUBLAGE 100 mm
Fond de joint + 100

joint élastomère CLIENT :
1ère catégorie Patte 60 x 97
REF :
+
ECHELLE : 1/2
DATE :
30
5016
HAUTEUR FABRICATION
HAUTEUR TABLEAU
3306 3602
joint TPE
Seuil ALU 20mm
5
50 60
40
50
60
Rejingot
Vue de dessus
- 66 - Version 01-2014
DORMANT 70 R AVEC JOINT BROSSE ET SEUIL BOMBE
CLIENT :
REF :
45
5014 DEVIS/CDE :
ECHELLE : 1/2
DATE :
HAUTEUR FABRICATION
HAUTEUR TABLEAU
5048
3305 +
joint brosse
836
12
Fond de joint + Seuil bombé en fourniture

joint élastomère
1ère catégorie
Patte 70 x 63
65
+
Contre plaque 5014
5048
LARGEUR FABRICATION
- 67 - Version 01-2014
DORMANT DE 70 ET SEUIL STANDARD 40mm
POSE EN APPLIQUE
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
Fond de joint +
joint élastomère
1ère catégorie 75
30
5000
HAUTEUR FABRICATION
HAUTEUR TABLEAU
3602
12
Option : 10 65
5
Cornière
20 x 20
Seuil ALU STANDARD 40 mm ( sans cornière )
- 68 - Version 01-2014
DORMANT 70 ET SEUIL ALU PLAT 20 mm
OUVERTURE VERS L'EXTERIEUR
75
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2.5
25
3300 DATE :
5001
HAUTEUR FABRICATION
HAUTEUR TABLEAU
5068
5
65
Seuil ALU plat 20 mm

ouverture vers l'exterieur
Fond de joint +
joint élastomère 25 LARGEUR TABLEAU 25
1ère catégorie
Patte 70 x 63 5068
3300
75
+
Contre plaque
5001
Option :
LARGEUR FABRICATION couvre joint
3344
- 69 - Version 01-2014
DORMANT RENOVATION STANDARD SUR DORMANT EXISTANT

CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
Cornière PVC
Cale ponctuelle Fond de joint +
joint élastomère
1ère catégorie
5008
Vérin
Vis (non fournie)

ex : VBA TR 5 x 60
Tasseau de
remplissage
22 5 LARGEUR FABRICATION
LARGEUR PASSAGE
Option : vis SFS

tête laquée blanche
contemporain
75
Option: Plat mouluré

54
traditionnel
Version 01-2014
- 70 -
DORMANT RENOVATION SATNDARD SUR DORMANT EXISTANT
CLIENT :
REF :
ECHELLE : 1/2
DATE :
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
Vérin
HAUTEUR FABRICATION
HAUTEUR PASSAGE
5008
bavette PVC
5
Tasseau de
remplissage
Cale ponctuelle
- 71 - Version 01-2014
DORMANT RENOVATION STANDARD
SUR DORMANT EXISTANT SANS SEUIL OU SANS APPUI
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
Vérin
HAUTEUR FABRICATION
HAUTEUR PASSAGE
Autre possibilité :
cornière PVC
81 HAUTEUR PASSAGE
Appui PVC large 5008
3390
5
60
Cale ponctuelle
Option :
cornière 20 x 20
5
ou bavette PO 4566
- 72 - Version 01-2014
DORMANT RENOVATION STANDARD
SUR DORMANT EXISTANT ET SEUIL FONTE
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
5008
Vérin
HAUTEUR FABRICATION
HAUTEUR PASSAGE
Autre solution : dépose du seuil (conseillée)
3602
Seuil ALU
standard 40 mm
3602
Cornière ALU
60 x 30 Option :
cornière
20 x 20
5
KOMACEL
Largeur : 70 mm
sur demande
Tasseau de remplissage Cornière ALU

assurant la stabilité et 30 x 10 collé
la fixation de seuil
- 73 - Version 01-2014
DORMANT RENOVATION STANDARD AVEC BLOC VR INTEGRE
SUR DORMANT EXISTANT

CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
Cornière PVC
Fond de joint +
joint élastomère
1ère catégorie
5008
Vérin
Vis (non fournie)

ex : VBA TR 5 x 60
Tasseau de
remplissage
10 22 5 LARGEUR FABRICATION
LARGEUR PASSAGE
Hors tout
coffre
- 74 - Version 01-2014
DORMANT RENOVATION STANDARD SUR DORMANT EXISTANT
Coupe verticale
Cornière PVC
27
Fond de joint +
joint élastomère
1ère catégorie
175 - 223
HAUTEUR FABRICATION COFFRE COMPRIS
HAUTEUR PASSAGE
5008
5008
5
Tasseau de remplissage
Bavette PVC
CLIENT :
REF :
DEVIS/CDE :
Cale ponctuelle ECHELLE : 1/2
DATE :
- 75 - Version 01-2014
DORMANT RENOVATION AVEC RECOUVREMENT DE 42 mm

CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
Cornière PVC
Cale ponctuelle
Fond de joint +
joint élastomère
1ère catégorie
5009
Option : Vérin ou vis SFS
Fixation standard
en façade
LARGEUR PASSAGE
Tasseau de
remplissage
Option :
vis SFS
Option :
profil 3349 65
en fourniture
- 76 - Version 01-2014
SUR DORMNAT EXISTANT
CLIENT :
REF :
DEVIS/CDE :
Coupe verticale ECHELLE : 1/2
DATE :
Fixation standard en
façade
(cache linéaire intégré)
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
Option : Vérin
HAUTEUR FABRICATION
HAUTEUR PASSAGE
5009
bavette PVC
5
Tasseau de
remplissage
Cale ponctuelle
- 77 - Version 01-2014
SUR DORMANT EXISTANT SANS SEUIL ET SANS APPUI
CLIENT :
REF :
ECHELLE : 1/2
DATE :
façade
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
Option : Vérin
HAUTEUR FABRICATION
HAUTEUR PASSAGE
cornière PVC HAUTEUR PASSAGE
81
Appui PVC large 5009
3390
5
60
Cale ponctuelle
Option :
5
cornière 20 x 20
ou bavette PO 4566
- 78 - Version 01-2014
SUR DORMANT EXISTANT SUR SEUIL FONTE
CLIENT :
Coupe verticale REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
façade
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
5009
Option : Vérin
HAUTEUR FABRICATION
HAUTEUR PASSAGE
3602
Seuil ALU
standard 40 mm
3602
Option :
Cornière ALU cornière
60 x 30 20 x 20
5
KOMACEL
Largeur : 70 mm
sur demande

- 79 - Version 01-2014
DORMANT 3315 SUR DORMANT 36 mm
AVEC TAPEES PERSIENNES CONSERVEES

CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
Fond de joint +
joint élastomère
1ère catégorie
6
DT 36
DT 45
DT 50
3115
26
3 possibilités de dormant :
Epaisseur du recouvrement Epaisseur du dormant éxistant
40 36 mm
31 45 mm
26 50 mm
- 80 - Version 01-2014
DORMANT 3115 SUR DORMANT DE 36 mm
AVEC TAPEES PERSIENNES CONSERVEES
DT 50 CLIENT :
Coupe verticale REF :
Dt 45 DEVIS/CDE :
ECHELLE : 1/2
Dt 36 DATE :
5
Fond de joint +
joint élastomère
1ère catégorie
HAUTEUR FABRICATION
HAUTEUR PASSAGE
3115
bavette PVC
5
- 81 - Version 01-2014
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
Cornière PVC
Cale ponctuelle
Fond de joint +
joint élastomère
1ère catégorie
5006
Vérin
Vis (non fournie)

ex : VBA TR 5 x 60
Tasseau de
remplissage LARGEUR PASSAGE
Option : vis SFS

- 82 - Version 01-2014
CLIENT :
REF :
ECHELLE : 1/2
DATE :
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
Vérin
HAUTEUR FABRICATION
HAUTEUR PASSAGE
5006
bavette PVC
5
Tasseau de
remplissage
Cale ponctuelle
- 83 - Version 01-2014
SUR DORMANT EXISTANT SANS SEUIL ET SANS APPUI
Coupe verticale CLIENT :

REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
Vérin
HAUTEUR FABRICATION
HAUTEUR PASSAGE
cornière PVC
HAUTEUR PASSAGE
Appui PVC 5006
3390
5
Cale ponctuelle 60
Option :
cornière 20 x 20
ou bavette PO 4566
5
- 84 - Version 01-2014
SUR DORMANT EXISTANT SUR SEUIL FONTE
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
Cornière PVC
5
Fond de joint +
joint élastomère
1ère catégorie
5006
Option : Vérin HAUTEUR FABRICATION
HAUTEUR PASSAGE
Seuil ALU 3602

standard 40 mm
3602
Option :
Cornière ALU cornière
60 x 30 20 x 20
5
KOMACEL
Largeur : 70 mm
sur demande

- 85 - Version 01-2014
AVEC BLOC VR INTEGRE SUR DORMANT EXISTANT
1/2 coupe horizontale CLIENT :

REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
Cornière PVC
Fond de joint +
joint élastomère
1ère catégorie
5006
Vérin
Tasseau de
remplissage
Vis (non fournie)
ex : VBA TR 5 x 60
LARGEUR PASSAGE
Hors tout
coffre
- 86 - Version 01-2014
DORMANT RENOVATION RECOUVREMENT DE 65 mmAVEC BLOC VR INTEGRE
Coupe verticale
Cornière PVC
5
27
Fond de joint +
joint élastomère
1ère catégorie
175 - 223
HAUTEUR PASSAGE
5006
5006
5
Bavette PVC
CLIENT :
REF :
DEVIS/CDE :
Cale ponctuelle ECHELLE : 1/2
DATE :
- 87 - Version 01-2014
DORMANT RENOVATION AVEC HABILLAGE INTERIEUR EN OPTION
STANDARD : Dormant aile de 27 mm Option : Dormant aile de 42 mm

Fixation avec vérin - option : vis SFS Fixation par les ailes - option : vérin ou vis SFS
5008 5009
22 37
Option : Dormant aile de 42 mm+ profil 3349

Fixation par les ailes - option : vérin ou vis SFS
5008
5009
Plat PVC 50 ou 100 mm
15
3349
65
Option : Dormant aile de 65 mm

Fixation avec vérin - option : vis SFS
Contemporain
74
5006
75
traditionnel
60
Plat PVC mouluré + equerre d'angle PIM001
- 88 - Version 01-2014
COULISSANT DE 70
70
COULISSANT - DORMANT MONOBLOC
Pour isolation : 100-120-140 et 160 mm

Porte-fenêtre
86
Chicane
aluminium
100
Chicane-renfort
aluminium laqué
Blanc selon
COULISSANT AVEC COFFRE INTEGRE dimensions
OU PASSAGE POUR VOLET ROULANT
Minimum: dormant 125

COULISSANT
RENOVATION
120
70
- 89 - Version 01-2014
COULISSANT DE 70
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
Patte 70 x 63
DATE :
+
Contre plaque
Fenêtre
25
40
Rejingot
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Porte
Fenêtre
40
mousse 80
imprégnée 3450 Rejingot
3333
Vue de dessus
Patte 70 x 63
5
+
Contre plaque
40
80 porte fenêtre
Fond de joint + 25 LARGEUR TABLEAU 25

joint élastomère
1ère catégorie
Patte 70 x 63
+
Patte PG 60
75
+ 3450
Contre plaque
LARGEUR FABRICATION
- 90 - Version 01-2014
COULISSANT MONOBLOC 105 ET APPUI 125
CLIENT :
REF :
Patte 60 x 97 DEVIS/CDE :
+
Contre plaque ECHELLE : 1/2
DATE :
30
3466
Fenêtre
40
HAUTEUR FABRICATION
5
HAUTEUR TABLEAU
40
Rejingot
mousse
imprégnée
Porte
Fenêtre
3467 40
5
7
Patte 52 x 95
+ 80
Contre plaque
5 40 Rejingot
80 Porte Fenêtre
Vue de dessus
Fond de joint +
joint élastomère
1ère catégorie
Patte 60 x 97
+
Patte PG 95
100
+
Contre plaque
DT 105
3466
LARGEUR FABRICATION
- 91 - Version 01-2014
CLIENT :
REF :
Patte 70 x 117 DEVIS/CDE :
+ ECHELLE : 1/2
Contre plaque DATE :
30
3467
Fenêtre 40
HAUTEUR FABRICATION
25
Rejingot
HAUTEUR TABLEAU
40
mousse
imprégnée
Porte
Fenêtre
3467
40
25
7
Patte 52 x 95
25 40 + 80
80 Porte Fenêtre
Vue de dessus
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 117
+
Patte PG 115
120
+
Contre plaque
DT 125
3467
LARGEUR FABRICATION
- 92 - Version 01-2014
COULISSANT MONOBLOC 125 AVEC VR INTEGRE
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
Fenêtre 40
25
Rejingot
223
40
Porte
Fenêtre
40
25
5
80
Rejingot
3467
Vue de dessus
HAUTEUR TABLEAU
Fond de joint +
LG TABLEAU 30 joint élastomère
mousse 1ère catégorie
imprégnée
3467
7
Patte 70 x 117
+
120
Patte 52 x 95 Patte PG 115

25 40 +
Contre plaque
+
Contre plaque
80 Porte Fenêtre
3467
LG FABRICATION
- 93 - Version 01-2014
COULISSANT MONOBLOC 125 AVEC PASSAGE VR
COFFRE TUNNEL
7
-MAÇONNERIE
3467
5
HAUTEUR SOUS COFFRE
HAUTEUR FABRICATION
Fenêtre 40
25
Rejingot
40
mousse
imprégnée
3467
Porte
Fenêtre
40
25
Patte 52 x 95
7
+
25 40 Contre plaque
80 Porte Fenêtre
80
Rejingot
Vue de dessus
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 117
+
Patte PG 115
120
+
Contre plaque
DT 125
CLIENT : 3467
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE : LARGEUR FABRICATION
- 94 - Version 01-2014
COULISSANT MONOBLOC 125 PASSAGE VR TRADITIONNEL
ET APPUI 125
VR Traditionnel
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
30
3467
Fenêtre 40
HAUTEUR FABRICATION
25
HAUTEUR TABLEAU
Rejingot
40
mousse
imprégnée
Porte
3467 Fenêtre
40
25
7
Patte 52 x 95
25 40 +
80

80 Porte Fenêtre
Vue de dessus
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 117
+
Patte PG 115
120
+
Contre plaque
DT 125
3467
LARGEUR FABRICATION
- 95 - Version 01-2014
COULISSANT DT 125 AVEC VR POUR 1/2 LINTEAU
DOUBLAGE 120 mm
Fixation
CLIENT :
Etanchéité silicone REF :
DEVIS/CDE :
152 ECHELLE : 1/3
DATE :
296
200
Fenêtre 40
76
25
Rejingot
22
40
3467
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Porte
mousse Fenêtre
imprégnée
40
25
3467
7
80
Patte 52 x 95
+ Rejingot
25 40 Contre plaque
80 Porte Fenêtre
Vue de dessus
Fond de joint +
joint élastomère
Patte 70 x 117
120
+
Patte PG 115
+
Contre plaque DT 125
3467
LARGEUR FABRICATION
- 96 - Version 01-2014
CLIENT :
+
ECHELLE : 1/2
DATE :
30
3458
Fenêtre
40
HAUTEUR FABRICATION
HAUTEUR TABLEAU
40 40
Rejingot
Porte
Fenêtre
40
3458
40
7
Patte PG 75
80
+
40 40
80 Porte Fenêtre
Vue de dessus
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 117
+
PG 155
+
Contre plaque
160
DT 165
3458
LARGEUR FABRICATION
- 97 - Version 01-2014
COULISSANT MONOBLOC 165 AVEC VR INTEGRE
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
40
Fenêtre
40 40
223
Rejingot
Porte
40
Fenêtre
40
80
5
Rejingot
Vue de dessus
HAUTEUR TABLEAU
LG TABLEAU 30
mousse
imprégnée
3458 Fond de joint +

joint élastomère
Patte 70 x 157 1ère catégorie
7
+
Patte PG 75 Patte PG 155
+ +
Contre plaque Contre plaque
40 40
80 Porte Fenêtre
DT 165
3458
LG FABRICATION
- 98 - Version 01-2014
COULISSANT MONOBLOC 165 AVEC PASSAGE VR COFFRE TUNNEL
7
-MAÇONNERIE
3467
5
HAUTEUR SOUS COFFRE
HAUTEUR FABRICATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE : mousse
imprégnée
3458
Patte PG 75
7
+
Contre plaque
40 40
80 Porte Fenêtre
Fond de joint +
joint élastomère
1ère catégorie
160
Patte 70 x 157
+
Patte PG 155
+
Contre plaque
DT 125
3467
LARGEUR FABRICATION
- 99 - Version 01-2014
COULISSANT MONOBLOC 165 AVEC PASAGE VR TRADI
ET APPUI 165
VR Traditionnel
40
30
Fenêtre
3467
40 40
HAUTEUR FABRICATION
HAUTEUR TABLEAU
Rejingot
mousse
imprégnée
Porte
40
3458 Fenêtre
40
7
80
Patte PG 75 Rejingot
40 40 +
Contre plaque
80 Porte Fenêtre
Vue de dessus
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 157
+
Patte PG 155
+
Contre plaque
CLIENT : DT 165
REF : 3458
DEVIS/CDE :
ECHELLE : 1/2
DATE :
LARGEUR FABRICATION
- 100 - Version 01-2014
COULISSANT DT 165 AVEC VR POUR 1/2 LINTEAU
DOUBLAGE 160 mm
CLIENT :
Fixation REF :
DEVIS/CDE :
Etanchéité silicone ECHELLE : 1/3
DATE :
152
296
40
Fenêtre
200
40 40
116 Rejingot
22
3467
Porte
40
HAUTEUR FABRICATION
Fenêtre
HAUTEUR TABLEAU
40
mousse
imprégnée 80 Rejingot
3458
Patte PG 75
7
+ Vue de dessus
Contre plaque
40 40
80 porte fenêtre
Fond de joint +
joint élastomère
1ère catégorie
Patte 70 x 157
160
+
Patte PG 155
+
Contre plaque
DT 165
3458
LARGEUR FABRICATION
- 101 - Version 01-2014

COULISSANT RENOVATION
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
DATE :
5
Cornière
PVC
HAUTEUR FABRICATION
HAUTEUR PASSAGE
3457 Option : vis SFS

Bavette
PVC
5
Cale
ponctuelle
Tasseau de
remplissage
Fond de joint +
joint élastomère
1ère catégorie
Cornière
PVC 40x25
vérin
3457 Vis non fourni
ex : VBA TR 5x60
Tasseau de
5 LARGEUR FABRICATION 5 remplissage
LARGEUR PASSAGE
- 102 - Version 01-2014
DORMANT RENOVATION AVEC RECOUVREMENT DE 42 MM SUR DORMANT EXISTANT
CLIENT :
REF :
Fixation standard en DEVIS/CDE :
façade ECHELLE : 1/2
(cache linéaire intégré) DATE :
5
Cornière
PVC
HAUTEUR FABRICATION
HAUTEUR PASSAGE
Option : vis SFS
tête laquée
blanche
3459
65
Bavette
PVC Option : profil 3349
en fourniture
5
Cale
ponctuelle
Tasseau de
remplissage
Fond de joint +
joint élastomère
1ère catégorie
Cornière
PVC 40x25
3459 option vérin
Fixation standard Tasseau de

5 LARGEUR FABRICATION 5 remplissage
en façade
LARGEUR PASSAGE
- 103 - Version 01-2014
DORMANT RENOVATION AVEC RECOUVREMENT DE 27 mm AVEC BLOC VR INTEGRE SUR
DORMANT EXISTANT
1/2 coupe horizontale CLIENT :

REF :
DEVIS/CDE :
ECHELLE : 1/1
DATE :
Cornière PVC
3852
Fond de joint +
joint élastomère
1ère catégorie
3457
Vis non fourni

ex : VBA TR 5*60
Vérin
Hors tout
coffre 10 22 5 LARGEUR FABRICATION
LARGEUR PASSAGE
- 104 - Version 01-2014

DORMANT COULISSANT RENOVATION AVEC RECOUVREMENT DE 27 mm AVEC BLOC VR
INTEGRE SUR DORMANT EXISTANT
Coupe verticale
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/2
Cornière PVC
5 DATE :
27
Fond de joint +
joint élastomère
1ère catégorie
175 - 223
HAUTEUR PASSAGE
3457
5
Bavette PVC
Cale ponctuelle
- 105 - Version 01-2014

DORMANT COULISSANT RENOVATION AVEC RECOUVREMENT DE42 mm AVEC BLOC VR
INTEGRE SUR DORMANT EXISTANT
CLIENT :
REF :
DEVIS/CDE :
1/2 coupe horizontale ECHELLE : 1/1
DATE :
Cornière PVC
3852
Fond de joint +
joint élastomère
1ère catégorie
3459
Vis non fourni

ex : VBA TR 5x60
option vérin
Fixation standard
en façade Tasseau de remplissage
LARGEUR PASSAGE
Hors tout
coffre
- 106 - Version 01-2014

DORMANT COULISSANT RENOVATION AVEC RECOUVREMENT DE
42 mm AVEC BLOC VR INTEGRE SUR DORMANT EXISTANT
Coupe verticale
CLIENT :
REF :
Cornière PVC DEVIS/CDE :
ECHELLE : 1/2
DATE :
5
27
Fond de joint +
joint élastomère
1ère catégorie
175 - 223
HAUTEUR PASSAGE
3459
42
5
Bavette PVC
Cale ponctuelle
- 107 - Version 01-2014

COUPE HORIZONTALE - MBOC 208 mm
CLIENT :
REF :
LARG CHEVETRE = LARGEUR TAB + 76 mm DEVIS/CDE :
ECHELLE : 1/2
DATE :
Bardage 10 à 22 mm
Joint silicone + fond de joint
22
Tasseau PVC expansé
22
Pare-pluie Cas avec VR Monobloc
9
Panneau OSB 9 mm
- 108 -
208
120
Isolation laine
minérale 120 mm
Joint imprégné précomprimé
Ossature 120 x 45
Pare-vapeur
22
Contre littelage 22 x 45
Plaque de
13
plâtre 13 mm
Patte 90 x 35
+
entretoise
+
Contre plaque
10 LARGEUR FAB = LARGEUR TAB + 56 mm 10
Version 01-2014
COUPE VERTICALE - MBOC 208 mm
CLIENT :
REF :
Profilé Pare - rongeurs DEVIS/CDE :
ECHELLE : 1/3
DATE :
Larmier ALU laqué
10
38
HAUTEUR FAB = HAUTEUR TAB + 35 mm
HAUT CHEVETRE = HAUT TAB + 60 mm

HAUTEUR TABLEAU

Bavette
ALU
laquée
HAUTEUR TABLEAU
22
15
Tasseau 22 x 45
Seuil ALU Standard 40 mm
Bavette
ALU
laquée
27
22
Tasseau 22 x 45
- 109 - Version 01-2014

COUPE VERTICALE - MBOC 208 mm AVEC COFFRE VR MONOBLOC
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/3
10
DATE :
Profilé
223 Uniquement
Pare-rongeurs
Larmier ALU laqué

28

HAUTEUR TABLEAU

Bavette
ALU

laquée
22
HAUTEUR TABLEAU
15
Tasseau 22 x 45
Bavette
ALU
laquée
27
22
Tasseau 22 x 45
- 110 - Version 01-2014

HAUTEUR CHEVETRE à commander ( saisie ) = HAUTEUR TAB + 60 mm
REF :
DATE :
22 HAUTEUR TABLEAU 38 CLIENT :
DEVIS/CDE :
HT CHEVETRE à commader = HT TAB + 60 mm ECHELLE : 1/3
Profilé
22 HAUTEUR TABLEAU
Pare-rongeurs
Larmier ALU laqué
ALU
laquée
Bavette
ALU
laquée
Bavette
- 111 -
Tasseau 22 x 45
15 HAUTEUR FAB = HAUTEUR TAB + 35 mm Hauteur Coffre 10
HAUTEUR CHEVETRE A REALISER
Tasseau 22 x 45
27 HAUTEUR FAB = HAUTEUR TAB + 23 mm
COUPE VERTICALE - MBOC 208 mm AVEC COFFRE VR TRADITIONNEL
Version 01-2014
COUPE HORIZONTALE - MBOC 228 mm
CLIENT :
LARGEUR CHEVETRE = LARGEUR TAB + 76 mm REF :
DEVIS/CDE :
Bardage 10 à 22 mm ECHELLE : 1/2
DATE :
22
Joint silicone + fond de joint
22
Pare-pluie Tasseau PVC expansé
9
Panneau OSB 9 mm Cas avec VR Monobloc
- 112 -
228
140
Isolation laine
minérale 140 mm
Joint imprégné précomprimé
Ossature 120 x 45
Pare-vapeur
22
Contre littelage 22 x 45
Plaque de
13
plâtre 13 mm
Patte 90 x 35
+
entretoise
+
Version 01-2014
Contre plaque
10 LARGEUR FAB = LARGEUR TAB + 56 mm 10
COUPE VERTICALE - MBOC 228 mm
CLIENT :
REF :
DEVIS/CDE :
Profilé pare - rongeurs ECHELLE : 1/3
DATE :
Larmier ALU laqué
10
38
HAUTEUR CHEVETRE = HAUTEUR TAB + 60 mm

HAUTEUR TABLEAU

Bavette
ALU
laquée 5019
HAUTEUR TABLEAU
22
15
Tasseau 22 x 45
Bavette
ALU
laquée
27
22
Tasseau 22 x 45
- 113 - Version 01-2014

COUPE VERTICALE - MBOC 228 mm AVEC COFFRE VR MONOBLOC
CLIENT :
REF :
DEVIS/CDE :
ECHELLE : 1/3
DATE :
10
Cale
223 Uniquement
Profilé
Pare-rongeurs
Larmier ALU
laqué
28

HAUTEUR TABLEAU
Bavette
ALU
laquée 5019
22
HAUTEUR TABLEAU
15
Tasseau 22 x 45
Bavette
ALU
laquée
22
Tasseau 22 x 45
- 114 - Version 01-2014

HAUTEUR CHEVETRE à commander ( saisie ) = HAUTEUR TAB + 60 mm
22 HAUTEUR TABLEAU 38
HT CHEVETRE à commader = HT TAB + 60 mm
laqué
Cale
22 HAUTEUR TABLEAU
Larmier ALU
Pare-rongeurs
ALU
laquée
Bavette
ALU
laquée
Bavette
- 115 -
5019

Tasseau 22 x 45
15 HAUTEUR FAB = HAUTEUR TAB + 35 mm Hauteur Coffre 10
REF :
DATE :

CLIENT :
Tasseau 22 x 45
DEVIS/CDE :
ECHELLE : 1/3
27 HAUTEUR FAB = HAUTEUR TAB + 23 mm

COUPE VERTICALE - MBOC 228 mm AVEC COFFRE VR TRADITIONNEL
Version 01-2014

Avm PVC

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Avm PVC

Transféré par

Droits d'auteur :

Formats disponibles

Gamme PVC

Pages TYPOLOGIE DES MENUISERIES

COUPE SELON POSE ( Menuiserie OF )

- Pose rénovation sur dormant existant

COUPES SUR SEUIL

COUPES SUR LES COULISSSANTS

COUPES SUR OSSATURES BOIS

OB1 gauche OB2 droit

1 vantail ( C1 ) 2 vantaux ( C2 ) 3 vantaux ( C3 ) 4 vantaux ( C4 )

Porte fenêtre ouvrant à la française

1 vantail ( PF1 ) 2 vantaux ( PF2 ) 3 vantaux ( PF3 ) 4 vantaux ( PF4 )

PF1 gauche PF3 droite

Coulissant traditionnel Portes Porte ouvrant vers

Droit gauche gauche ( vue de l'extérieur )

Ensemble composés Plein Arc Oeil de trapèze

-1- Version 01-2014

- Intégrés laqués ( largeur = 26 mm )

- Intégrés finition Laiton Satiné ( largeur = 10 mm )

10 Lame d'air minimum

Différents types de vitrage selon les performances éxigées :

-Isolation thermique : 4 ITR - 16 - 4 ( option argon )

Autres types de vitrages sur demande

-2- Version 01-2014

Au niveau du gros oeuvre :

Réalisation des calfeutrements en appui :

— hauteur minimale du cordon avant pose de la menuiserie : 13 mm ;

Réalisation des calfeutrements latéraux et supérieurs :

Le raccordement de deux bandes de mousse ne doit jamais s'effectuer en appui.

-3- Version 26/02/2014

a) Les pattes sont disposées en priorité :

- au voisinage des organes de rotation et des points

b) Des pattes complémentaires sont disposées sur le

- la distance maxi entre pattes à la périphérie du

- Les vantaux sont verrouillés à l’aide de crémone ou

Cas d’un coffre de volet roulant

Si le coffre possède une console intermédiaire, une fixation

Références normatives : e-cahier du CSTB, p.14 cahier 3521 - Juillet 2005

-4- Version 26/02/2014

Largeur passage utile :

ARRÊTÉ R. 111-18-1 | article 8

Les portes doivent avoir une largeur minimale de 0,90 m.

Accessibilité aux dispositifs de commande :

ARRÊTÉ R. 111-18-2 | article 11

ARRÊTÉ R. 111-18-2 | article 11

L’extrémité des poignées des portes, à l’exception de celles ouvrant

Références normatives : circulaire interministérielle N° DGUHC 2007-03 du 30 novembre 2007

-5- Version 26/02/2014

DT 105 DT 125 DT 145 DT 165

DT rénovation Standard DT rénovation sur demande DT rénovation sur demande

DT rénovation sur demande DT rénovation 3115

Dormant de 70 Dormants Monoblocs

DT rénovation Standard DT rénovation sur demande DT rénovation sur demande

-Menuiserie avec ouvrant et dormant ( 3 et 5 chambres )

Fond de joint + 2252

-8- Version 01-2014

-Menuiserie avec ouvrant et dormant ( 3 et 5 chambres )

Fond de joint + 3607

LARGEUR FABRICATION **cas présenté

-9- Version 01-2014

Soubassement - BASE Soubassement - STANDING *

Panneau isolant 24 mm + moulures collées

*Dans le cas de fixe(s) latéral(aux), il est

Sur demande Sur demande **
