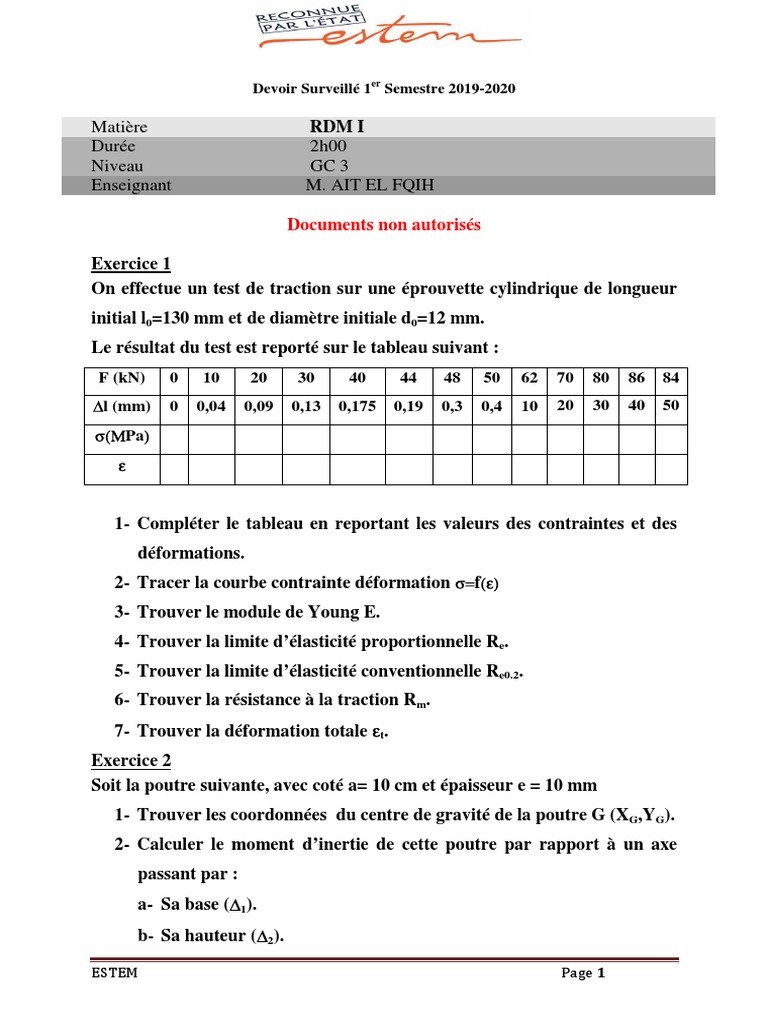

Devoir Surveillé 1er Semestre 2019-2020

Matière RDM I
Durée 2h00
Niveau GC 3
Enseignant M. AIT EL FQIH

Documents non autorisés

Exercice 1
On effectue un test de traction sur une éprouvette cylindrique de longueur
initial l0=130 mm et de diamètre initiale d0=12 mm.
Le résultat du test est reporté sur le tableau suivant :
F (kN) 0 10 20 30 40 44 48 50 62 70 80 86 84
∆l (mm) 0 0,04 0,09 0,13 0,175 0,19 0,3 0,4 10 20 30 40 50
σ(ΜPa)
ε

1- Compléter le tableau en reportant les valeurs des contraintes et des

déformations.
2- Tracer la courbe contrainte déformation σ=f(ε)
3- Trouver le module de Young E.
4- Trouver la limite d’élasticité proportionnelle Re.
5- Trouver la limite d’élasticité conventionnelle Re0.2.
6- Trouver la résistance à la traction Rm.
7- Trouver la déformation totale εt.
Exercice 2
Soit la poutre suivante, avec coté a= 10 cm et épaisseur e = 10 mm
1- Trouver les coordonnées du centre de gravité de la poutre G (XG,YG).
2- Calculer le moment d’inertie de cette poutre par rapport à un axe
passant par :
a- Sa base (∆1).
b- Sa hauteur (∆2).

ESTEM Page 1
On donne IH=a4/12

∆2

∆1

Exercice 3

Considérons une poutre AB posée sur deux appuis simples disposé sur une
même ligne horizentale. On suppose que cette poutre à un poids
négligeable, mais qu’elle est soumise à l’action d’une force P concentrée au
point C et d’intensité égale à P newtons.

Calculer les réactions d’appui Ra et Rb.

A.N. : P = 1 000 N, a = 5 cm et b = 8 cm.

ESTEM Page 2
