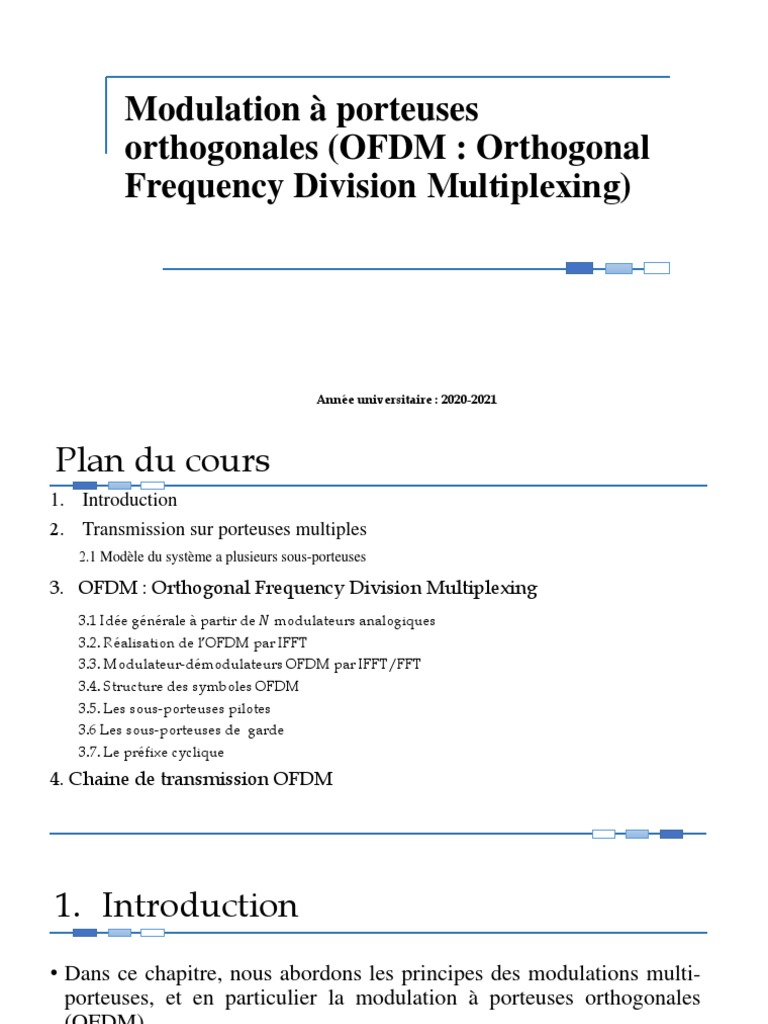

Modulation à porteuses

orthogonales (OFDM : Orthogonal

Frequency Division Multiplexing)

Année universitaire : 2020-2021

Plan du cours
1. Introduction
2. Transmission sur porteuses multiples
2.1 Modèle du système a plusieurs sous-porteuses

3. OFDM : Orthogonal Frequency Division Multiplexing

3.1 Idée générale à partir de 𝑁𝑁 modulateurs analogiques
3.2. Réalisation de l’OFDM par IFFT
3.3. Modulateur-démodulateurs OFDM par IFFT/FFT
3.4. Structure des symboles OFDM
3.5. Les sous-porteuses pilotes
3.6 Les sous-porteuses de garde
3.7. Le préfixe cyclique
4. Chaine de transmission OFDM
1. Introduction
• Dans ce chapitre, nous abordons les principes des modulations multi-
porteuses, et en particulier la modulation à porteuses orthogonales
(OFDM).
• Cette technique est utilisée dans quasi tous les nouveaux standards
sans fil :
• Diffusion numérique : DVB-T, TNT, DAB…
• Wireless LAN (IEEE 802.11), HiperLan …
• Wimax (IEEE 802.16),
• Téléphonie mobile nouvelles génération: 4G, 5G
Mais aussi :
• Liaisons filaires (ADSL, VDSL, modem sur courants porteurs, …)
2. Transmission sur porteuses multiples
2.1 Modèle du système a plusieurs sous-porteuses

• Caractéristique spectrale du système à porteuses multiples

DSP

𝑓𝑓0 𝑓𝑓1 𝑓𝑓2 𝑓𝑓𝑁𝑁−1 𝑓𝑓

• Il faut que les sous-bandes soient nettement séparées, et

on obtient un système qui a une mauvaise efficacité spectrale (en
bits/sec/Hz)
2. Transmission sur porteuses multiples
2.1 Modèle du système a plusieurs sous-porteuses
Solution :
Pour obtenir une bonne DSP

efficacité spectrale, les

sous-bandes ne doivent
pas être strictement
𝑓𝑓0 𝑓𝑓1 𝑓𝑓2 𝑓𝑓𝑁𝑁−1 𝑓𝑓
séparées et elles doivent
donc pouvoir se DSP
chevaucher sans OFDM
interférer.  Porteuses Gain de bande passante

orthogonales
𝑓𝑓
 3. OFDM : Orthogonal Frequency Division Multiplexing

• O ” => Formes d’ondes (ou “sous-porteuses”) orthogonales

1 1

0.8 0.8

0.6 0.6

Annulation
0.4 0.4
des autres
sous-
porteuses
0.2 0.2

0 0

-0.2 -0.2

-0.4 -0.4
-10 -8 -6 -4 -2 0 2 4 6 8 10 -10 -8 -6 -4 -2 0 2 4 6 8 10

Spectre d’une sous-porteuse OFDM Spectre de 4 sous-porteuses OFDM

orthogonales
3. OFDM : Orthogonal Frequency Division Multiplexing

• O ” => Formes d’ondes (ou “sous-porteuses”) orthogonales

3. OFDM : Orthogonal Frequency Division Multiplexing
• Condition d’orthogonalité des porteuses :
𝑇𝑇𝑠𝑠
1 𝑠𝑠𝑠𝑠 𝑚𝑚 = 𝑙𝑙
� 𝑔𝑔𝑚𝑚 𝑡𝑡 − 𝑘𝑘𝑇𝑇𝑠𝑠 . 𝑔𝑔𝑙𝑙∗ 𝑡𝑡 − 𝑘𝑘𝑇𝑇𝑠𝑠 = �
0 0 𝑠𝑠𝑠𝑠 𝑚𝑚 ≠ 𝑙𝑙
• si on raisonne en termes de porteuses classiques, on utilise :
1 𝑗𝑗𝜔𝜔 𝑡𝑡
𝑒𝑒 𝑚𝑚 𝑡𝑡 ∈ [0, 𝑇𝑇𝑠𝑠 ]
𝑔𝑔𝑚𝑚 𝑡𝑡 = � 𝑇𝑇𝑠𝑠
0 𝑠𝑠𝑠𝑠𝑠𝑠𝑠𝑠𝑠𝑠

Pour satisfaire la condition d'orthogonalité il suffit de choisir :

𝟐𝟐𝟐𝟐
𝝎𝝎𝒔𝒔 =
𝑻𝑻𝒔𝒔
3.2. Réalisation de l’OFDM par IFFT

• Implémenter d’un schéma de transmission multi-porteuses en utilisant une

accumulation de modulateur parallèle n’est pas vraiment efficace,

• L’implémentation de la modulation OFDM de façon directe (avec des oscillateurs

et des mélangeurs) implique un circuit d'une complexité prohibitive.

Solution

Utiliser une implémentation discrète par une transformé de Fourier inverse (IFFT)
3.3. Modulateur-démodulateurs OFDM par IFFT/FFT

𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆𝑆 𝑂𝑂𝑂𝑂𝑂𝑂𝑂𝑂 é𝑚𝑚𝑚𝑚𝑚𝑚

OFDM

Modulation Conversion Conversion

Source Conversion
(QPSK, série IFFT parallèle
binaire parallèle série N/A
QAM…)

Emetteur OFDM basé sur une IFFT

 3.3. Modulateur-démodulateurs OFDM par IFFT/FFT
Signal OFDM
reçu
Inverse OFDM

Conversion Conversion
Information Conversion
Démodulation parallèle FFT série
restituée série parallèle A/N

Récepteur OFDM basé sur une FFT

3.4. Structure des symboles OFDM

• L’OFDM est une technique de transmission du signal qui consiste à utiliser de

multiples sous-porteuses orthogonales pour transmettre les symboles utiles,
• Dans le domaine fréquentiel, le nombre total de sous-porteuses utilisées est noté
𝑁𝑁𝐹𝐹𝐹𝐹𝐹𝐹 .
• Celles-ci sont réparties de la façon suivante :
 des sous-porteuses utiles : pour transmettre les données (Nu)
 des sous-porteuses pilotes : pour obtenir les informations sur le canal (NP)
 des sous-porteuses à valeurs nulles (pas de signal transmis) : utilisées pour les
intervalles de garde et le DC (Direct Current).
3.4. Structure des symboles OFDM

• La figure montre 256 sous-porteuses insérées tout au long du spectre du symbole

OFDM.
• 192 sous-porteuses sont utilisées pour la transmission des données
• 8 sous-porteuses sont utilisées pour l'estimation du canal (Piltes)
• et les sous-porteuses restantes sont utilisées comme bandes de garde pour prévenir
les interférences
3.6 Les sous-porteuses de garde (bandes de garde)

• Dans le but de prévenir les interférences, les sous-porteuses qui sont aux deux
extrémités du spectre du symbole OFDM, ne sont pas utilisées et sont mises à
zéro.
• Le standard WiMax, par exemple spécifie que les sous-porteuses d'indice -128
à -101 et de 101 à 127 sont utilisées comme bandes de garde,

Intervalle de garde
3.7. Le préfixe cyclique
• Le passage dans le canal provoque une dilatation des imputions qui se traduit
par une interférence entre porteuses (IEP).
1 1

0.8 0.8

0.6 Passage
0.6
dans le canal
0.4

0.4

0.2

0.2

0
-0.2

-0.4 -0.2
-10 -8 -6 -4 -2 0 2 4 6 8 10 -10 -8 -6 -4 -2 0 2 4 6 8 10
3.7. Le préfixe cyclique
• Solution  préfixe cyclique
• Une méthode qui permet de s’affranchir complètement de IEP consiste a
ajouter un "préfixe cyclique" au symbole OFDM,

Données utiles

Préfixe Symbole OFDM

• Le préfixe cyclique consiste simplement en une copie de la dernière partie du

symbole OFDM avant le symbole considéré.
 3.7. Le préfixe cyclique
Préfixe Symbole OFDM

Décalage du signal

Université de Tlemcen 2018/2019 Dr. BOUACHA A. / Communications Numériques avancées 37

3.7. Le préfixe cyclique
• Le préfixe cyclique a une durée dont la valeur est paramétrable (un ratio
du temps symbole OFDM) et peut prendre les valeurs suivantes :
𝐺𝐺 = 1/4; 1/8; 1/16; 1/32.

• Plus le canal présentera un nombre de trajets importants et espacés dans

le temps, plus le préfixe cyclique devra être grand.

• L’augmentation de la durée du préfixe cyclique se fait au détriment du

débit réel de la transmission.
 5. Chaine de transmission OFDM
Conversion Conversion
Source binaire
Modulation IFFT Insertion Conversion
série parallèle
(QPSK, QAM…)
parallèle 𝑁𝑁𝐹𝐹𝐹𝐹𝐹𝐹 du CP série N/A

OFDM
Canal

Inverse OFDM

Conversion Conversion
Information Démodulation FFT Suppression Conversion
Parallèle série
restituée (QPSK, QAM…)
série 𝑁𝑁𝐹𝐹𝐹𝐹𝐹𝐹 du CP parallèle A/N
