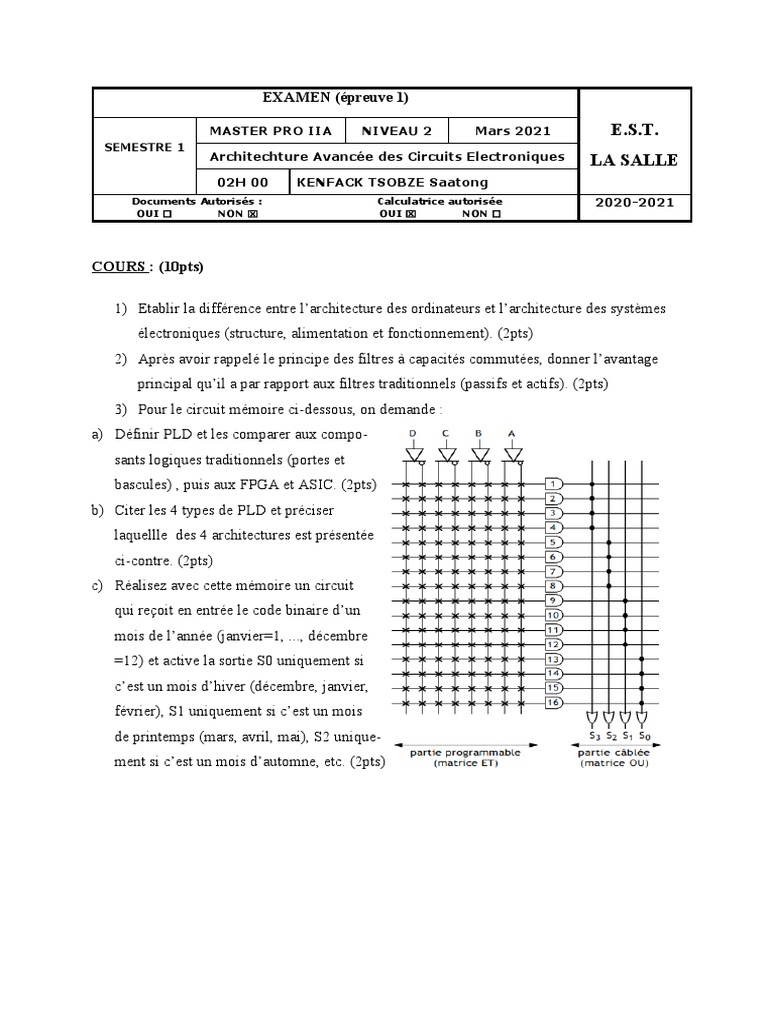

EXAMEN (épreuve 1)

MASTER PRO IIA NIVEAU 2 Mars 2021 E.S.T.

SEMESTRE 1
Architechture Avancée des Circuits Electroniques LA SALLE
02H 00 KENFACK TSOBZE Saatong
Documents Autorisés : Calculatrice autorisée 2020-2021
OUI  NON  OUI  NON 

COURS : (10pts)

1) Etablir la différence entre l’architecture des ordinateurs et l’architecture des systèmes

électroniques (structure, alimentation et fonctionnement). (2pts)
2) Après avoir rappelé le principe des filtres à capacités commutées, donner l’avantage
principal qu’il a par rapport aux filtres traditionnels (passifs et actifs). (2pts)
3) Pour le circuit mémoire ci-dessous, on demande :
a) Définir PLD et les comparer aux compo-
sants logiques traditionnels (portes et
bascules) , puis aux FPGA et ASIC. (2pts)
b) Citer les 4 types de PLD et préciser
laquellle des 4 architectures est présentée
ci-contre. (2pts)
c) Réalisez avec cette mémoire un circuit
qui reçoit en entrée le code binaire d’un
mois de l’année (janvier=1, ..., décembre
=12) et active la sortie S0 uniquement si
c’est un mois d’hiver (décembre, janvier,
février), S1 uniquement si c’est un mois
de printemps (mars, avril, mai), S2 unique-
ment si c’est un mois d’automne, etc. (2pts)
ETUDE DE CAS: (10pts)
Considérons le dispositif dont le schéma est donné ci-dessous.

1) Quelle configuration doit subir la broche ‘2’ du microcontrôleur pour que RV3 puisse être
utilisé pour faire varier la vitesse du moteur ? (1pt)
2) Pour une commande à distance où sera placé le bloc de réception ? (1pt)
3) En général les microcontrôleurs sont utilisés pour la commande de processus ou la
communication entre unités de calcul. Dans quel(s) domaine(s) se trouve l’application ci-
dessus ? Justifier. (1 pt)
4) L’alimentation du bloc U5 n’est pas explicitée. Préciser sa valeur et justifier votre
réponse. (0,5pt)
5) Pour alimenter le microcontrôleur on doit toujours prendre soin de monter un
condensateur de faible valeur, en film plastique, entre les broches +V DD et Masse de celui-
ci.
a) Expliquer pourquoi. (1pt)
b) Pourquoi un condensateur d’un diélectrique autre ne peut-il pas jouer le même rôle ?
(0,5pt)
6) Quel nom donne-t-on à l’ensemble construit autour du moteur ? (0,5pt)
7) L’acquisition des données de contrôle est faite à distance et on a besoin d’un filtre de
Butterworth à forte pente pour récupérer l’information. Le gabarit de ce filtre est donné
ci-contre, avec a = -4 dB, b = -30 dB, fp=10kHz, fa = 20kHz.
a) Procéder à la normalisation et retrouver la
sélectivité k du filtre prototype, puis retrouver
l’ordre du filtre. On rappelle que la fonction de
transfert d’un filtre de Butterworth est de la
forme
. (1pt)

b) En déduire la fonction de transfert du filtre, puis

préciser l’amortissement et la fréquence propre
du système d’ordre2 le plus dominant du filtre (c’est-à-dire dont l’amortissement est le
plus faible). (1,5pt)
8) On veut utiliser dans la chaîne de mesure la photodiode dont l’extrait de la fiche technique
est donné ci-dessous.

3000 10000
a) Ce composant est-il fait de CDS, au CDSE ou d’un autre matériau ? Que conclure des
courbes ci-dessus ? (0,5pt+0,5pt=1pt)
b) Pour une émission sur 10Vmax avec un rapport cyclique η=0,5 à la fréquence f=10kHz,
déterminer la puissance de bruit équivalent PB. (1pt)

c)
 d)
e)
 Document-Réponse
A remettre avec le cahier de composition de l’étudiant
(Noircir au stylo les connexions à réaliser)
 CORRECTION DE L’EPREUVE N°2

COURS :

1) L’architecture des ordinateurs est une répétition, à une échelle plus grande, de
l’architecture des systèmes électroniques : l’alimentation est figée.
2) Principe des filtres à capacités commutées : utiliser l’effet de commutation des capacités
pour simuler le comportement d’une résistance
L’avantage principal par rapport aux filtres traditionnels est la précision et l’ajustage des
valeurs des composants en jouant sur la fréquence de commutation.
3) PLD : Programmable Logic Divice

PLDs Circuits logiques traditionnels

Peu encombrants
Conception rapide et simple
Peu coûteux
Conception sans plate-forme de programmation
4) Types de PLD : PAL, PROM, PLA, GAL.
5) En binaire on a : 12ou1ou2=S0
3ou4ou5=S1
6ou7ou8=S2
9ou10ou11=S4
La matrice doit avoir les connexions
ci-contre

ETUDE DE CAS:
1) La broche 2 doit être configurée en entrée analogique.
2) Il remplacera RV3.
3) En général les microcontrôleurs sont utilisés pour la commande de processus ou la
communication entre unités de calcul. Dans quel(s) domaine(s) se trouve l’application ci-
dessus ? Justifier.

Ici il y a simultanément commande de processus (par D0, D1 et signalisation par D3) et

communication (en F2 et F8 via le circuit MAX232).

4) L’alimentation du bloc U5 n’est pas explicitée. Préciser sa valeur et justifier votre réponse.
Vcc=3,3V puisque le microcontrôleur est aussi alimenté à cette même valeur.

5) Pour alimenter le microcontrôleur on doit toujours prendre soin de monter un condensateur

de faible valeur, en film plastique, entre les broches +VDD et Masse de celui-ci.
c) Expliquer pourquoi.

La ligne de la source au microcontrôleur présente une inductance linéique qui provoque une
surtension aux hautes fréquences de fonctionnement. Ces pics de tensions de HF doivent
éliminés pour une alimentation stable.

d) Pourquoi un condensateur d’un diélectrique autre ne peut-il pas jouer le même rôle ?

La nature plastique du diélectrique est la seule qui se prête aux pointes de courant de décharge
(donc aux pointes de température) sans perdre rapidement ses propriétés (le papier se carbonise
avec le temps alors que le mica et la céramique deviennent plus poreux)

6) Quel nom donne-t-on à l’ensemble construit autour du moteur ? A l’aide de quel type de
graphe observe-t-on le mieux le courant et la tension à ses bornes ?

Hacheur 4 quadrans ou pont en H. On utilise un graphe analogique.

7) L’acquisition des données de contrôle est faite à distance et on a besoin d’un filtre de
Butterworth à forte pente pour récupérer l’information. Le gabarit de ce filtre est donné
ci-contre, avec a = -4 dB, b = -30 dB, fp=10kHz, fa = 20kHz.
a) Procéder à la normalisation et retrouver la sélectivité k du filtre prototype, puis retrouver
l’ordre du filtre. On rappelle que la fonction de transfert d’un filtre de Butterworth est de la
forme .

La normalisation est faite ci-après, avec k=f p/fa=0,5, d’où 1/k=2. D’où l’ordre 5 à partir de
l’abaque.

b) En déduire la fonction de transfert du filtre, puis préciser

l’amortissement et la fréquence propre du système
d’ordre2 le plus dominant du filtre (c’est-à-dire dont
l’amortissement est le plus faible).

F(jω)= 1 , f0=fp=10kHz et
m0=0,309

8) En vue d’un asservissement de la vitesse du moteur, on utilise dans la chaîne de mesure la

photodiode dont l’extrait de la fiche technique est donné ci-dessous.
a) Ce composant est-il fait de CDS, au CDSE ou d’un autre matériau ? Que conclure des courbes
ci-dessus ?

Il est fait d’un autre matériau, car la pointe de rayonnement ne coïncide ni pour un CDS ni pour
un CDSE. Ces courbes ne sont pas extraites de la fiche technique du composant.

b) Pour une émission sur 20Vmax avec un rapport cyclique η=0,5 à la fréquence f=1MHz,
déterminer la puissance de bruit équivalent PB.

Vr=20x0,5=10V d’où PB=2x6,8x10-14x√106 = 1,36x10-10W
