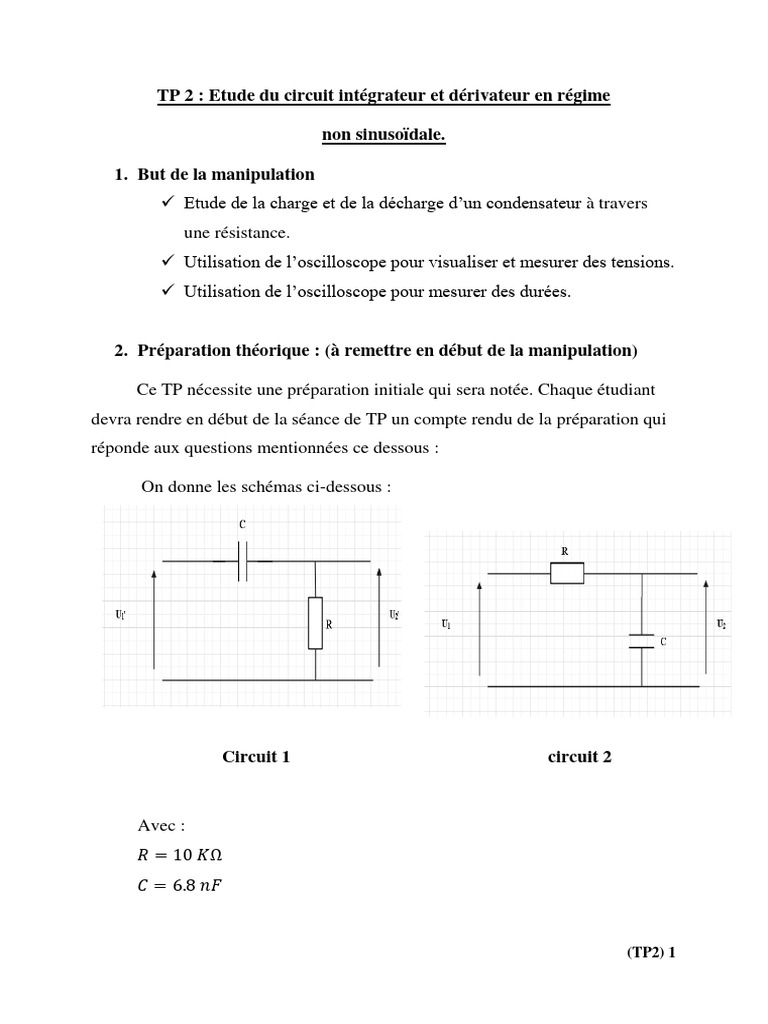

TP 2 : Etude du circuit intégrateur et dérivateur en régime

non sinusoïdale.

1. But de la manipulation
 Etude de la charge et de la décharge d’un condensateur à travers
une résistance.
 Utilisation de l’oscilloscope pour visualiser et mesurer des tensions.
 Utilisation de l’oscilloscope pour mesurer des durées.

2. Préparation théorique : (à remettre en début de la manipulation)

Ce TP nécessite une préparation initiale qui sera notée. Chaque étudiant

devra rendre en début de la séance de TP un compte rendu de la préparation qui
réponde aux questions mentionnées ce dessous :

On donne les schémas ci-dessous :

Circuit 1 circuit 2

Avec :
𝑅 = 10 𝐾Ω
𝐶 = 6.8 𝑛𝐹

(TP2) 1
 a) Déterminer la réponse des deux signaux à un signal carre.
b) Calculer la constante de temps 𝝉.
c) Quelles sont les différentes méthodes de détermination de la
constante de temps de ces circuits.

3. Manipulation
3.1. Circuit intégrateur
1. Réaliser le montage suivant. Faites le valider par le professeur.

Figure2.

o 𝑹 est une boite de résistance à décade qui varie de 1 à 100𝐾Ω.

o 𝑪 condensateur de 6.8𝑛𝐹 .

2. Appliquer le signale e à la voie I de l’oscilloscope et le signal 𝑆

à la voie II (la masse du montage doit être reliée à la masse de l’oscilloscope).

3. Appliquer à l’entrée un signal carrée 𝑒(𝑡) d’amplitude 20𝑉

crête à crête et une fréquence de 7𝐾𝐻𝑧 et observer le sur l’oscilloscope.

4. Pour 𝑅 = 1𝐾Ω, relever les courbes de tensions obtenues.

(TP2) 2
Remarque : les calibres des amplitudes des deux voies doivent être pris sur la
même position.

5. Fixer R à 10KΩ et faire varier la fréquence du signal d’entrée

jusqu’ à l’obtention de la superposition des deux signaux et de l’apparition de la

branche horizontale de s(t).

6. Déterminer la constante de temps du circuit pour

𝑆(𝑡) = 0.63 𝑒(𝑡) et comparer la à la valeur théorique 𝜏 = 𝑅𝑐, expliquer.

Figure 3.

7. Fixer la fréquence à 7𝐾𝐻𝑧 . Relever les courbes de tension s(t)

obtenues pour = 10, 20, 40 𝑒𝑡 60𝐾Ω .

A travers ces oscillogrammes, étudier l’influence de la constante de temps 𝜏 sur

la sortie.

8. Fixer 𝑅 = 1𝐾Ω, déterminer la fréquence à partir de laquelle

l’amplitude du signal de sortie commence à diminuer. Expliquer.

9. Quelle est la fonction réalisée par le circuit lorsque la fréquence

1
𝑓 >> .
𝜏

(TP2) 3
 3.2. Circuit dérivateur
1. Réaliser le montage de la figure précédente en inter changeant les

éléments 𝑅 et 𝐶 comme suit :

Figure 4.

2. Reprendre les mêmes questions (18) de l’étape précédente

(circuit 𝑅𝐶).

Remarque :

Pour la détermination de la constante de temps, prendre 𝑠(𝑡) = 0.36𝑒(𝑡).

Figure 5.
1
Quelle est la fonction réalisée par le circuit lorsque 𝑓 >> .
𝜏

(TP2) 4
