Libreville le 21/06/2022

Université international de Libreville

Ecole Polytechnique de Libreville
DUT2

Devoir électronique de puissance 2 Rattrape

Durée 2H
Thème 1

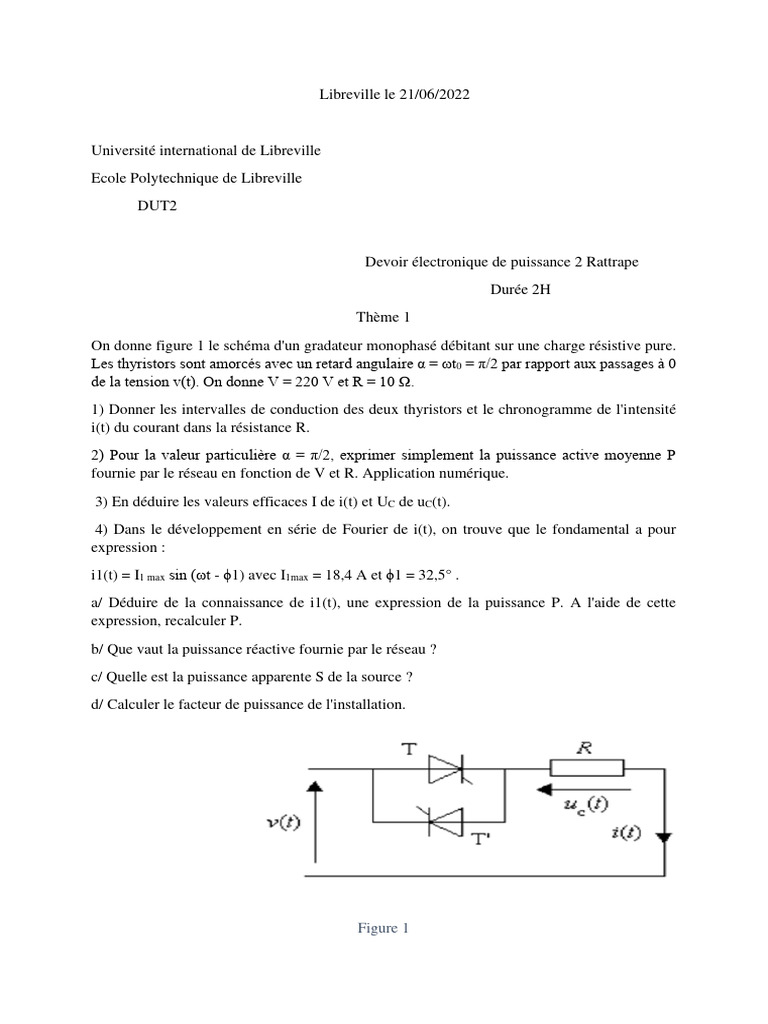

On donne figure 1 le schéma d'un gradateur monophasé débitant sur une charge résistive pure.
Les thyristors sont amorcés avec un retard angulaire α = ωt0 = π/2 par rapport aux passages à 0
de la tension v(t). On donne V = 220 V et R = 10 Ω.
1) Donner les intervalles de conduction des deux thyristors et le chronogramme de l'intensité
i(t) du courant dans la résistance R.
2) Pour la valeur particulière α = π/2, exprimer simplement la puissance active moyenne P
fournie par le réseau en fonction de V et R. Application numérique.
3) En déduire les valeurs efficaces I de i(t) et UC de uC(t).
4) Dans le développement en série de Fourier de i(t), on trouve que le fondamental a pour
expression :
i1(t) = I1 max sin (ωt - ϕ1) avec I1max = 18,4 A et ϕ1 = 32,5° .
a/ Déduire de la connaissance de i1(t), une expression de la puissance P. A l'aide de cette
expression, recalculer P.
b/ Que vaut la puissance réactive fournie par le réseau ?
c/ Quelle est la puissance apparente S de la source ?
d/ Calculer le facteur de puissance de l'installation.

Figure 1
 Thème 2

Afin de limiter l’intensité du courant de démarrage, d’un moteur asynchrone on insère en série
avec dans chaque enroulement du moteur un gradateur constitue de deux thyristors Tet T’. A
l’instant du démarrage, chaque phase du moteur assimile à une inductance L=0,32 mH.
Le thyristor T est amorce avec un retard angulaire 𝛼 par rapport à l’origine de la tension simple
𝑣(𝑡) = 𝑣√2𝑠𝑖𝑛𝜔𝑡.Le thyristor T’est amorce une demi période plus tard.
1) Quelle serait la valeur efficace du courant d’un démarrage en direct sur un réseau 690
V / 50 Hz ?
2) Écrire l’équation liant i(t) et v(t) lorsque T est passant.
3) Résoudre cette équation en tenant compte qu’àl’instant d’amorçage de T, i(t) = 0.
𝑣√2
4) Vérifiez que 𝑖(𝑡) = (𝑐𝑜𝑠𝛼 − 𝑐𝑜𝑠𝜔𝑡)
𝐿𝜔
3𝜋
On donne à l’angle de retard la valeur 𝛼 = ,déduire l’allure du courant pour T
4
passant

Figure 2

Thème 3
On considère un montage avec un transistor parfait, une diode parfaite et l’induit d’une machine
à courant continu à aimants permanents équivalent à une source de tension E et une inductance
pure L = 3mH. H est commandé à la fermeture de 0 à αT et à l’ouverture de αT à T. La fréquence
de découpage est de 6,25kHz
1. Tracer uc(t) en conduction continue. Calculer sa valeur moyenne.
2. Exprimer l’ondulation ΔI du courant i dans le cas de la conduction continue.
3. Calculer les valeurs de Δi et de pour α = 0,75.
4. Si la valeur moyenne du courant i devient 0,5A,
5. Quelles modifications des signaux doit-on considérer ? E5.4 Avec = 0,5A et α = 0,5
quelle est la valeur moyenne de uc(t) ?
 Figure 3

Thème 4
Dans ce convertisseur, les interrupteurs sont alternativement commandés à la fermeture et à
l’ouverture sur une période de découpage (T). T1 est commandé à la fermeture pendant une
partie de la période (αT) pendant que T2 est commandé à l’ouverture. Les diodes et les
transistors sont parfaits. L’induit de la machine à courant continu est supposé équivalent à une
source de tension et une inductance pure.
1. En conduction continue, écrire les expressions de i(t) de 0 à αT et de αT à T.
2. Tracer u(t), i(t), i0(t).
3. Calculer le courant moyen et le courant efficace dans T1.
4. Exprimer la puissance fournie par la source U0 et la puissance reçue par la machine.
5. Quel est le rendement du convertisseur ? Quelle est la nature de la réversibilité du hacheur ?

Figure 4

NB : Pas de téléphone ; seules les calculatrices sont autorisées.
