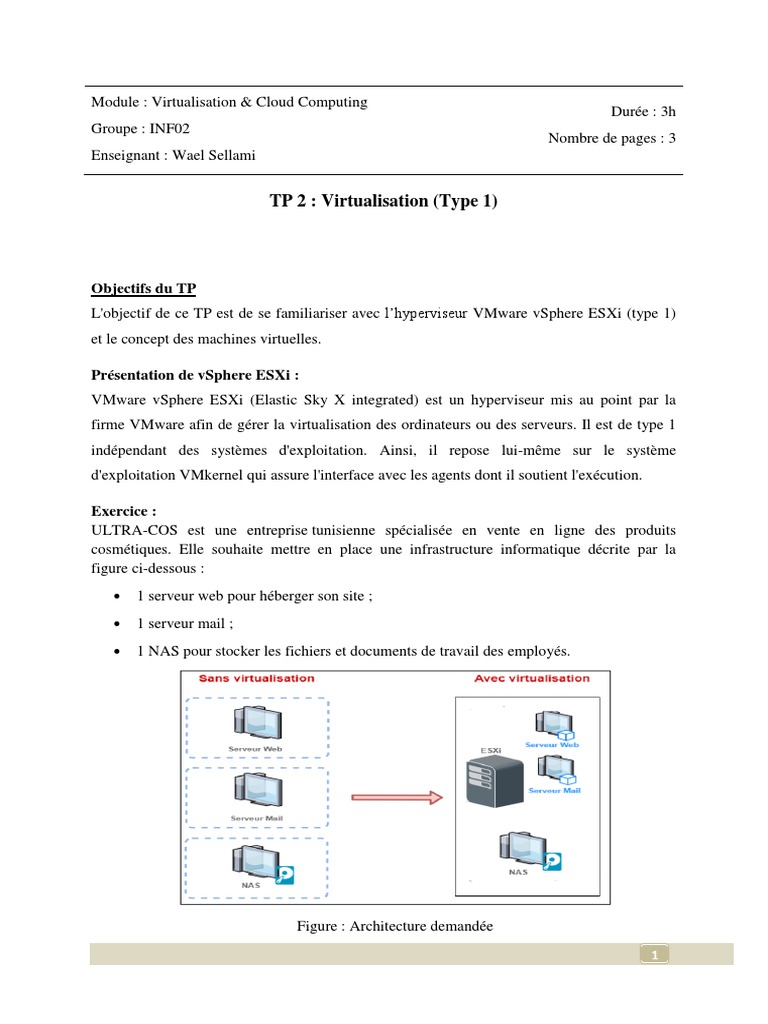

Module : Virtualisation & Cloud Computing

Durée : 3h
Groupe : INF02
Nombre de pages : 3
Enseignant : Wael Sellami

TP 2 : Virtualisation (Type 1)

Objectifs du TP
L'objectif de ce TP est de se familiariser avec l’hyperviseur VMware vSphere ESXi (type 1)
et le concept des machines virtuelles.

Présentation de vSphere ESXi :

VMware vSphere ESXi (Elastic Sky X integrated) est un hyperviseur mis au point par la
firme VMware afin de gérer la virtualisation des ordinateurs ou des serveurs. Il est de type 1
indépendant des systèmes d'exploitation. Ainsi, il repose lui-même sur le système
d'exploitation VMkernel qui assure l'interface avec les agents dont il soutient l'exécution.

Exercice :
ULTRA-COS est une entreprise tunisienne spécialisée en vente en ligne des produits
cosmétiques. Elle souhaite mettre en place une infrastructure informatique décrite par la
figure ci-dessous :
 1 serveur web pour héberger son site ;
 1 serveur mail ;
 1 NAS pour stocker les fichiers et documents de travail des employés.

Figure : Architecture demandée

1
Pour mettre en place cette infrastructure, nous allons suivre les étapes suivantes :

1. Installer l’hyperviseur de poste de travail VMware Workstation Pro.

2. Télécharger l’hyperviseur « vSphere ESXi 6.7 » à partir du site VMWare. Vous devrez
obligatoirement créer un compte et s’enregistrer sur le site de VMWare afin d'obtenir un
fichier ISO.

3. Monter le fichier ISO sur le support de votre choix (CD/DVD, clé USB), insérer-le dans
votre machine et booter dessus.

4. Démarrer le serveur virtuel et installer l’utilitaire « VMware tools » afin d’améliorer la

gestion et la performance de VMs.

5. Créer trois machines virtuelles appelées VM 1, VM 2 et VM 3.

Paramètres Machine 1 Machine 2 Machine 3

System d’exploitation Ubuntu server 18.04 Ubuntu server 18.04 Ubuntu server 18.04

Mémoire RAM 1024 MO 1024 MO 1024 MO

Disque dur 20 GO 20 GO 20 GO

Carte réseaux Par pont Par pont Par pont

Type de serveur Web (Apache) Email (Postfix) Stockage (NAS)

6. Installer le client « vSphere VMware-Remote-Console » pour piloter à distance les

machines virtuelles (cf. Figure ci-dessous) :

Figure 1 : L’installation demandée

2
Cette étape installe le client pour gérer le serveur hôte. Le serveur hôte contient des minis
serveurs web (Apache, Postfix, NAS). Très léger, l'hyperviseur laisse donc le soin au poste
client de gérer son administration au quotidien, pour dédier toute la puissance matérielle du
serveur aux machines virtuelles.

7. Surveiller la consommation des ressources par les machines virtuelles.

8. Tester la connectivité entre les machines virtuelles crées.

9. Créer un réseau interne entre les machines virtuelles et tester la connectivité entre elles
(voir la figure ci-dessous).

Figure 2 : Architecture du réseau interne
