TRAITER

Site : 1-1 Réaliser un système

de fonctions de logiques
séquentielles
Département de S.I.
Année scolaire : 2021-2022
Classe : 1ère SI Objet technique : trottinette COURS / TD / Durée : 50 min
Effectif : 12 élèves électrique Date : lundi, 21 février 2022
CHAPITRE 4 :
Séquence N°3 : LES FONCTIONS DE Présenté par M. EDIMO Blaise,
LOGIQUES enseignant stagiaire en Génie
COMPTEUR ASYNCHRONE A SEQUENTIELLES électronique
CYCLE COMPLET.
(Document Prof)

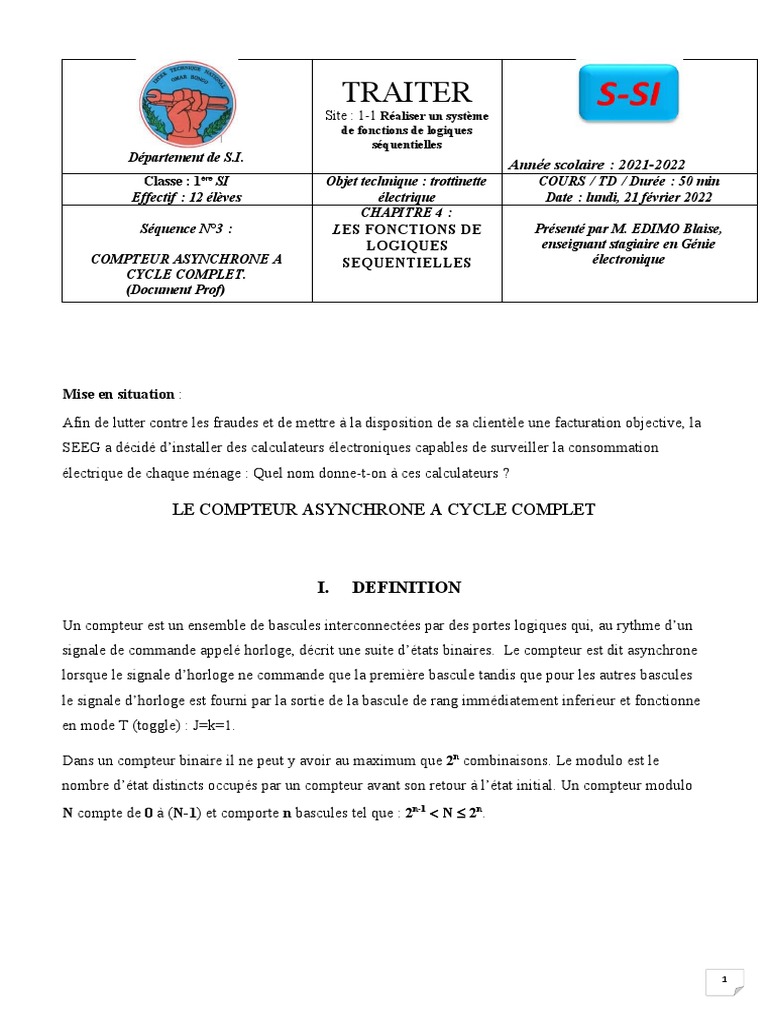

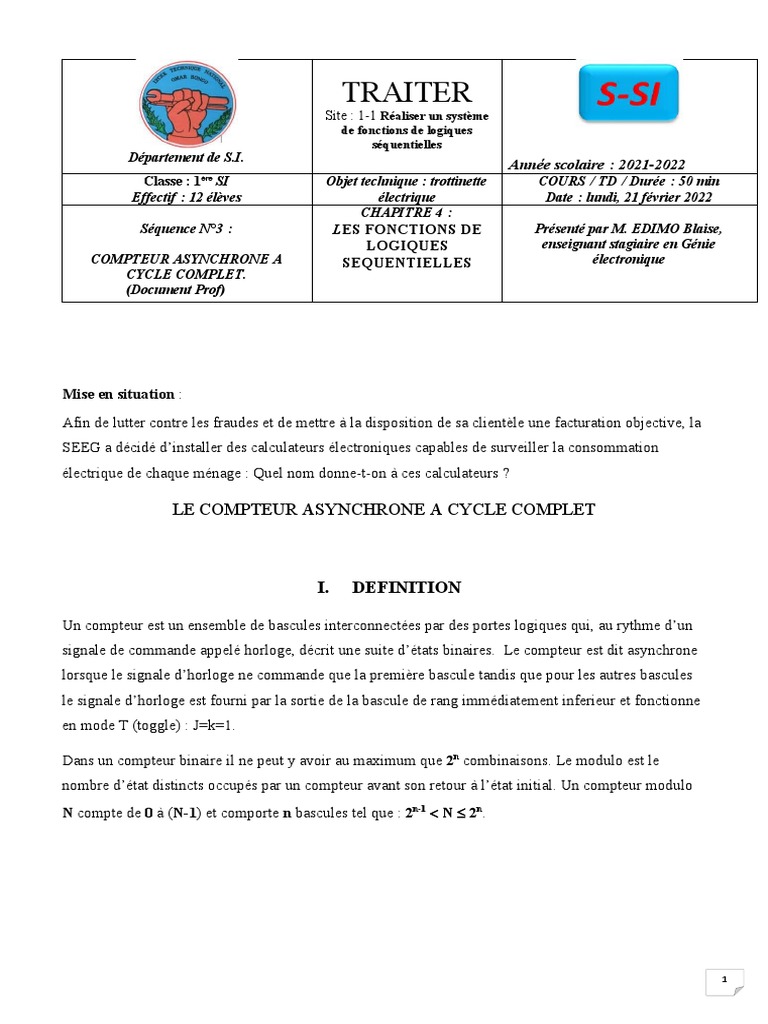

Mise en situation :
Afin de lutter contre les fraudes et de mettre à la disposition de sa clientèle une facturation objective, la
SEEG a décidé d’installer des calculateurs électroniques capables de surveiller la consommation
électrique de chaque ménage : Quel nom donne-t-on à ces calculateurs ?

LE COMPTEUR ASYNCHRONE A CYCLE COMPLET

I. DEFINITION

Un compteur est un ensemble de bascules interconnectées par des portes logiques qui, au rythme d’un
signale de commande appelé horloge, décrit une suite d’états binaires. Le compteur est dit asynchrone
lorsque le signale d’horloge ne commande que la première bascule tandis que pour les autres bascules
le signale d’horloge est fourni par la sortie de la bascule de rang immédiatement inferieur et fonctionne
en mode T (toggle) : J=k=1.

Dans un compteur binaire il ne peut y avoir au maximum que 2n combinaisons. Le modulo est le
nombre d’état distincts occupés par un compteur avant son retour à l’état initial. Un compteur modulo
N compte de 0 à (N-1) et comporte n bascules tel que : 2n-1  N  2n.

1
 II. CONSTITUTION

(Cas du compteur asynchrone modulo 8 a cycle complet)

Pour mieux comprendre les compteurs, réalisons un compteur modulo 8 (2³) à cycle complet
permettant de compter de 0 à 7.

Il sera donc constitué de 3 bascules JK montées de la manière suivante :

 Les entrées J et K de chaque bascule sont connectées à un 1 logique ;

 La première bascule reçoit le signale de l’horloge, les autres bascules reçoivent comme signale
de l’horloge la sortie de la bascule de rang immédiatement inferieur ;
 Une possibilité de remise a 0 de toutes les bascules pour réinitialiser le compteur

2
 III. TABLE DE VERITE

(Cas du compteur asynchrone modulo 8 a cycle complet)

Le fonctionnement d’un tel compteur est décrit par sa table de vérité :

IV. CHRONOGRAMME
(Cas du compteur asynchrone modulo 8 a cycle complet)

Le fonctionnement du compteur est observable dans son chronogramme :

Ce compteur 3 bits en binaire naturel compte de 0 à 7, puis recommence son cycle. Les valeurs de
sortie du compteur issues de sa table de vérité et de son chronogramme durant un cycle sont présentées
comme suit :

3
Ce qui correspond dans le système décimal a :
