Exemple: Assemblage d'un pied de poteau en compression axiale

Réf. document : SX019a-FR-EU Feuille 1 de 4

FEUILLE DE CALCUL
Titre Exemple: Assemblage d'un pied de poteau en compression
axiale
Réf. Eurocode EN 1993-1-8
Réalisé par Ivor RYAN Date Janvier 2006
Vérifié par Alain BUREAU Date Janvier 2006

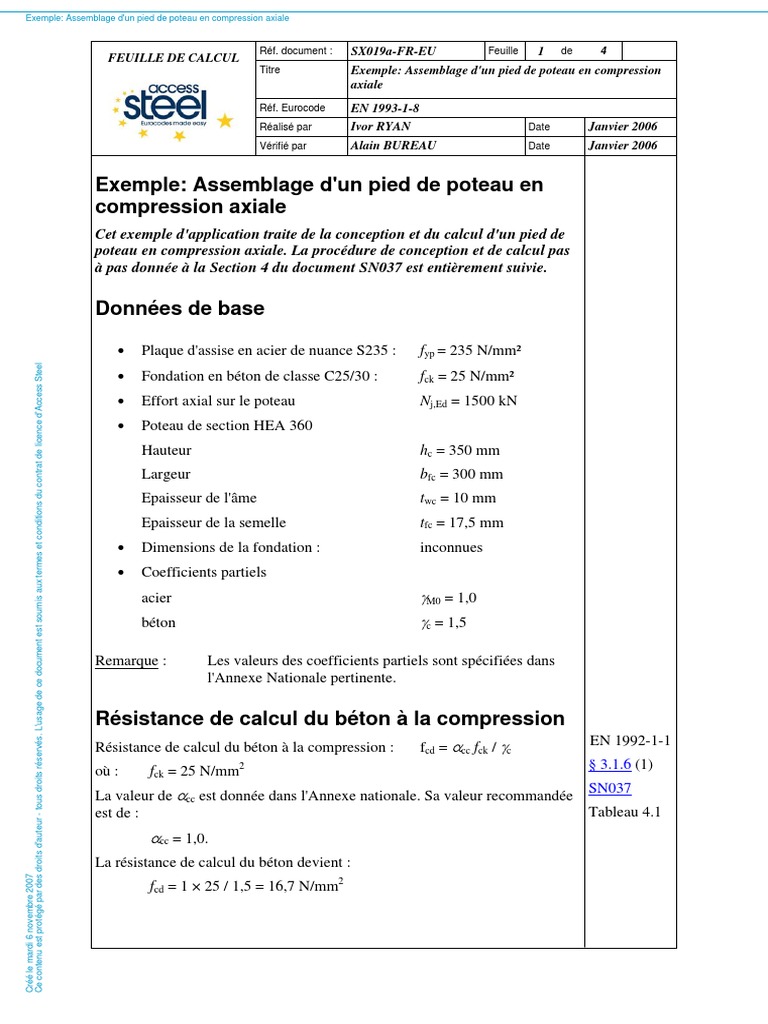

Exemple: Assemblage d'un pied de poteau en

compression axiale
Cet exemple d'application traite de la conception et du calcul d'un pied de
poteau en compression axiale. La procédure de conception et de calcul pas
à pas donnée à la Section 4 du document SN037 est entièrement suivie.

Données de base

• Plaque d'assise en acier de nuance S235 : fyp = 235 N/mm²

Ce contenu est protégé par des droits d'auteur - tous droits réservés. L'usage de ce document est soumis aux termes et conditions du contrat de licence d'Access Steel

• Fondation en béton de classe C25/30 : fck = 25 N/mm²

• Effort axial sur le poteau Nj,Ed = 1500 kN
• Poteau de section HEA 360
Hauteur hc = 350 mm
Largeur bfc = 300 mm
Epaisseur de l'âme twc = 10 mm
Epaisseur de la semelle tfc = 17,5 mm
• Dimensions de la fondation : inconnues
• Coefficients partiels
acier γM0 = 1,0
béton γc = 1,5

Remarque : Les valeurs des coefficients partiels sont spécifiées dans

l'Annexe Nationale pertinente.

Résistance de calcul du béton à la compression

Résistance de calcul du béton à la compression : fcd = αcc fck / γc EN 1992-1-1

où : fck = 25 N/mm2 § 3.1.6 (1)

SN037
La valeur de αcc est donnée dans l'Annexe nationale. Sa valeur recommandée
est de : Tableau 4.1
αcc = 1,0.
La résistance de calcul du béton devient :
Créé le mardi 6 novembre 2007

fcd = 1 × 25 / 1,5 = 16,7 N/mm2

Exemple: Assemblage d'un pied de poteau en compression axiale

Réf. document : SX019a-FR-EU Feuille 2 de 4

FEUILLE DE CALCUL
Titre Exemple: Assemblage d'un pied de poteau en compression
axiale
Réf. Eurocode EN 1993-1-8
Réalisé par Ivor RYAN Date Janvier 2006
Vérifié par Alain BUREAU Date Janvier 2006

Résistance de calcul à l’écrasement du matériau

de scellement
La valeur du coefficient du matériau de scellement est : βj = 2/3. SN037
Les dimensions de la fondation étant inconnues, prendre Tableau 4.1
(Ac1/Ac0)0,5 = α = 1,5.
La résistance de calcul à l’écrasement du matériau de scellement :
fjd = αβjfcd = fcd = 16,7 N/mm².

1
Ce contenu est protégé par des droits d'auteur - tous droits réservés. L'usage de ce document est soumis aux termes et conditions du contrat de licence d'Access Steel

2
300

350

1 : fondation en béton de dimensions inconnues

2 : plaque d'assise
3 : section de poteau HEA 360

Estimation de l'aire de la plaque d'assise

Une estimation de l'aire requise de la plaque d'assise est donnée par la plus
grande des deux valeurs suivantes :

2
1 ⎛ N j, Ed ⎞
2
1 ⎛ 1500000 ⎞
1) Ac0 = ⎜⎜ ⎟⎟ : Ac0 = ⎜ ⎟ = 76835 mm 2
hcbfc ⎝ f cd ⎠ 350 × 300 ⎝ 16,7 ⎠

N j,Ed 1500000
2) Ac0 = : Ac0 = = 89820 mm 2 , qui est le plus grand.
f cd 16,7
Créé le mardi 6 novembre 2007
Exemple: Assemblage d'un pied de poteau en compression axiale

Réf. document : SX019a-FR-EU Feuille 3 de 4

FEUILLE DE CALCUL
Titre Exemple: Assemblage d'un pied de poteau en compression
axiale
Réf. Eurocode EN 1993-1-8
Réalisé par Ivor RYAN Date Janvier 2006
Vérifié par Alain BUREAU Date Janvier 2006

Choix du type de la plaque d'assise

Comme estimation pour Ac0 = 89280 mm 2 < 0,95×350×300 = 99750 mm²

une plaque à projection courte est satisfaisante.

Les dimensions en plan adéquates pour la plaque d'assise à projection courte

sont choisies comme suit : SN037
bb = 340 mm > bfc + 2 tfc = 300 + 2 × 17,5 = 335 mm Figure 3.1
hb = 390 mm > hc + 2 tfc = 350 + 2 × 17,5 = 385 mm Figure 3.2
Ce contenu est protégé par des droits d'auteur - tous droits réservés. L'usage de ce document est soumis aux termes et conditions du contrat de licence d'Access Steel

2
ce qui donne Ac0 = 340 × 390 = 132600 mm > 89280 mm² Figure 4.1
20

hc ≈ tfc
≈ tfc c

tfc
c twc
300
340

bfc
c

beff
20

350 hp ≈ hc + 2 tfc
20 20
390

Vérification de la résistance de calcul de la

plaque d’assise

Pour une plaque d'assise à projection courte, la valeur de la largeur d'appui

additionnelle, c, est donnée par :

− B − B 2 − 4 AC SN037 §4
c=
2A

où : A = +2 SN037
B = –(bfc – twc + hc) = -(300 – 10 + 350) = -640 mm Tableau 4.1
Créé le mardi 6 novembre 2007
Exemple: Assemblage d'un pied de poteau en compression axiale

Réf. document : SX019a-FR-EU Feuille 4 de 4

FEUILLE DE CALCUL
Titre Exemple: Assemblage d'un pied de poteau en compression
axiale
Réf. Eurocode EN 1993-1-8
Réalisé par Ivor RYAN Date Janvier 2006
Vérifié par Alain BUREAU Date Janvier 2006

C = 0,5 Nj,Ed / fjd – (2bfc tfc + 4 tfc2 + 0,5 hc twc – tfc twc)
= 0,5×1500000/16,7 – (2×300×17,5 + 4×17,52 + 0,5×350×10 – 17,5×10
= +31610 mm2

640 − 640 2 − 4 × 2 × 31610

La largeur additionnelle est de : c = = 61,0 mm
2× 2

Vérifier qu'il n'y a pas recouvrement des zones en T :

c ≤ (hc – 2tfc)/2 = 157,5 mm OK
Ce contenu est protégé par des droits d'auteur - tous droits réservés. L'usage de ce document est soumis aux termes et conditions du contrat de licence d'Access Steel

Vérifier que la largeur de la plaque d'assise est adéquate :

c ≤ (bp – tw)/2 = 165 mm OK

La résistance de calcul d’une plaque d’assise de poteau symétrique soumise à

un effort normal de compression centré s'obtient au moyen de l'expression :
Nj,Rd = (2 Ac0,f + Ac0,w) fjd

où : Ac0,f = (300 + 2 × 20) (20 + 17,5 + 61) = 33490 mm2

Ac0,w = [350 – 2 × (17,5 + 61)] (2 × 61 + 10) = 25476 mm2

Par conséquent :
Nj,Rd = (2 × 33490 + 25476) × 16,7 / 10-3 = 1544 kN
Et donc : Nj,Ed = 1500 kN < Nj,Rd = 1544 kN OK

Détermination de l'épaisseur de la plaque

d'assise

L'épaisseur de la plaque devra satisfaire aux conditions suivantes :

c
tp ≥ tp,min =
f y / (3 f jd γ M0 )

61
tp, min = = 28,2 mm
235 / (3 × 16,7 × 1,0 )
Créé le mardi 6 novembre 2007

Adopter une épaisseur de la plaque d'assise de : tp = 30 mm
