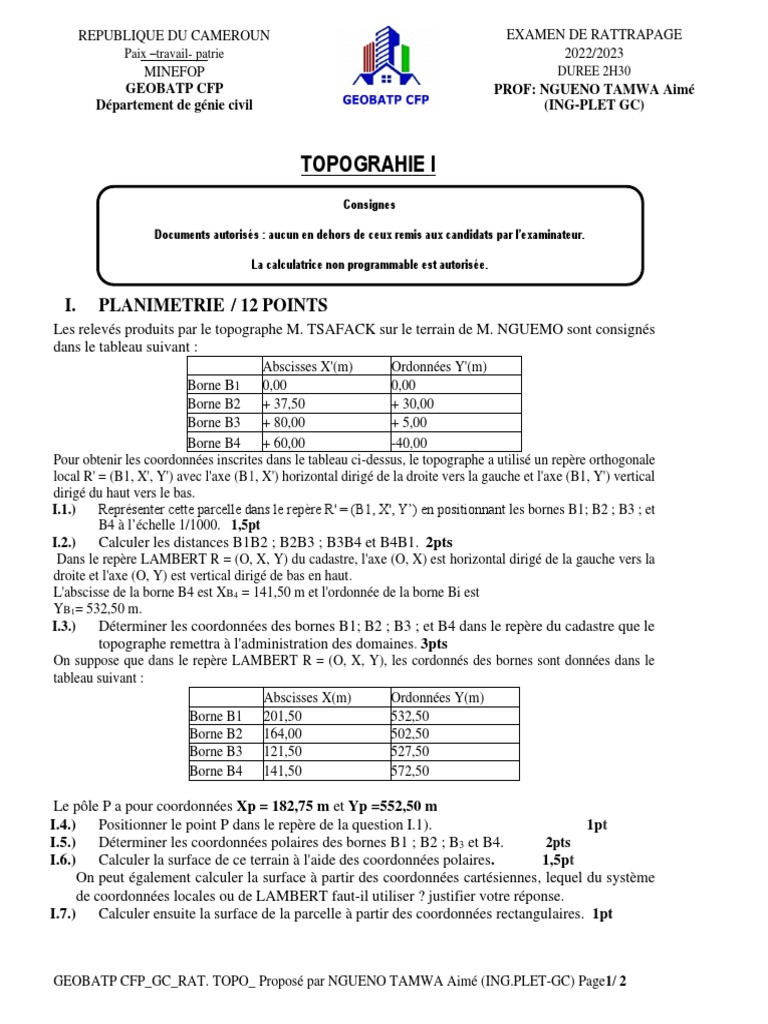

REPUBLIQUE DU CAMEROUN EXAMEN DE RATTRAPAGE

Paix –travail- patrie 2022/2023

MINEFOP DUREE 2H30
GEOBATP CFP PROF: NGUENO TAMWA Aimé
Département de génie civil (ING-PLET GC)

TOPOGRAHIE I
Consignes

Documents autorisés : aucun en dehors de ceux remis aux candidats par l’examinateur.

La calculatrice non programmable est autorisée.

I. PLANIMETRIE / 12 POINTS
Les relevés produits par le topographe M. TSAFACK sur le terrain de M. NGUEMO sont consignés
dans le tableau suivant :
Abscisses X'(m) Ordonnées Y'(m)
Borne B1 0,00 0,00
Borne B2 + 37,50 + 30,00
Borne B3 + 80,00 + 5,00
Borne B4 + 60,00 -40,00
Pour obtenir les coordonnées inscrites dans le tableau ci-dessus, le topographe a utilisé un repère orthogonale
local R' = (B1, X', Y') avec l'axe (B1, X') horizontal dirigé de la droite vers la gauche et l'axe (B1, Y') vertical
dirigé du haut vers le bas.
I.1.) Représenter cette parcelle dans le repère R' = (B1, X', Y’) en positionnant les bornes B1; B2 ; B3 ; et
B4 à l’échelle 1/1000. 1,5pt
I.2.) Calculer les distances B1B2 ; B2B3 ; B3B4 et B4B1. 2pts
Dans le repère LAMBERT R = (O, X, Y) du cadastre, l'axe (O, X) est horizontal dirigé de la gauche vers la
droite et l'axe (O, Y) est vertical dirigé de bas en haut.
L'abscisse de la borne B4 est XB4 = 141,50 m et l'ordonnée de la borne Bi est
YB1= 532,50 m.
I.3.) Déterminer les coordonnées des bornes B1; B2 ; B3 ; et B4 dans le repère du cadastre que le
topographe remettra à l'administration des domaines. 3pts
On suppose que dans le repère LAMBERT R = (O, X, Y), les cordonnés des bornes sont données dans le
tableau suivant :
Abscisses X(m) Ordonnées Y(m)
Borne B1 201,50 532,50
Borne B2 164,00 502,50
Borne B3 121,50 527,50
Borne B4 141,50 572,50

Le pôle P a pour coordonnées Xp = 182,75 m et Yp =552,50 m

I.4.) Positionner le point P dans le repère de la question I.1). 1pt
I.5.) Déterminer les coordonnées polaires des bornes B1 ; B2 ; B3 et B4. 2pts
I.6.) Calculer la surface de ce terrain à l'aide des coordonnées polaires. 1,5pt
On peut également calculer la surface à partir des coordonnées cartésiennes, lequel du système
de coordonnées locales ou de LAMBERT faut-il utiliser ? justifier votre réponse.
I.7.) Calculer ensuite la surface de la parcelle à partir des coordonnées rectangulaires. 1pt

GEOBATP CFP_GC_RAT. TOPO_ Proposé par NGUENO TAMWA Aimé (ING.PLET-GC) Page1/ 2
II. ALTIMETRIE / 8 POINTS
On procède au levé altimétrique d'un terrain de construction par un nivellement combiné (points
cheminés et points rayonnés PR) Les éléments partiels relevés sont consignés dans le carnet de
nivellement ci-dessous :

Compléter le carnet de nivellement ci-dessus et calculer les altitudes compensées des points
nivelés.

Points Lectures Altitude du plan Lectures Altitudes Compensation Altitudes

de niveau calculées
Stations AR AV (H)

Compensées

A 1,145 735,249 735,249

S1 ?

1 ? ? 735,019 ? ?

S2 736,584

2 ? 0,950 ? ? ?

S3 736,434

3 1,095 2,416 ? ? ?

S4 ?

PR1 1,419 1,419 ? ? ?

PR2 1,110 ? 734,003 ? ?

B ? 733,901 ? 733,897

TOTAUX

∑ LAR =------------------------ Ecart de fermeture =-------------------

∑ LAR =-------------------------
Contrôle
( ∆HAB )réelle =------------------ Compensation =-----------------

∑ LAR -∑ LAR =-------------------

GEOBATP CFP_GC_RAT. TOPO_ Proposé par NGUENO TAMWA Aimé (ING.PLET-GC) Page2/ 2
