S Milles ds7 06/07/2012

Topographie

CONTROLE

• NIVEAU : TSGT 2 ou TSTP 2.

• OBJECTIF : raccordements circulaires.
• DUREE : 2 heures.

ENONCE

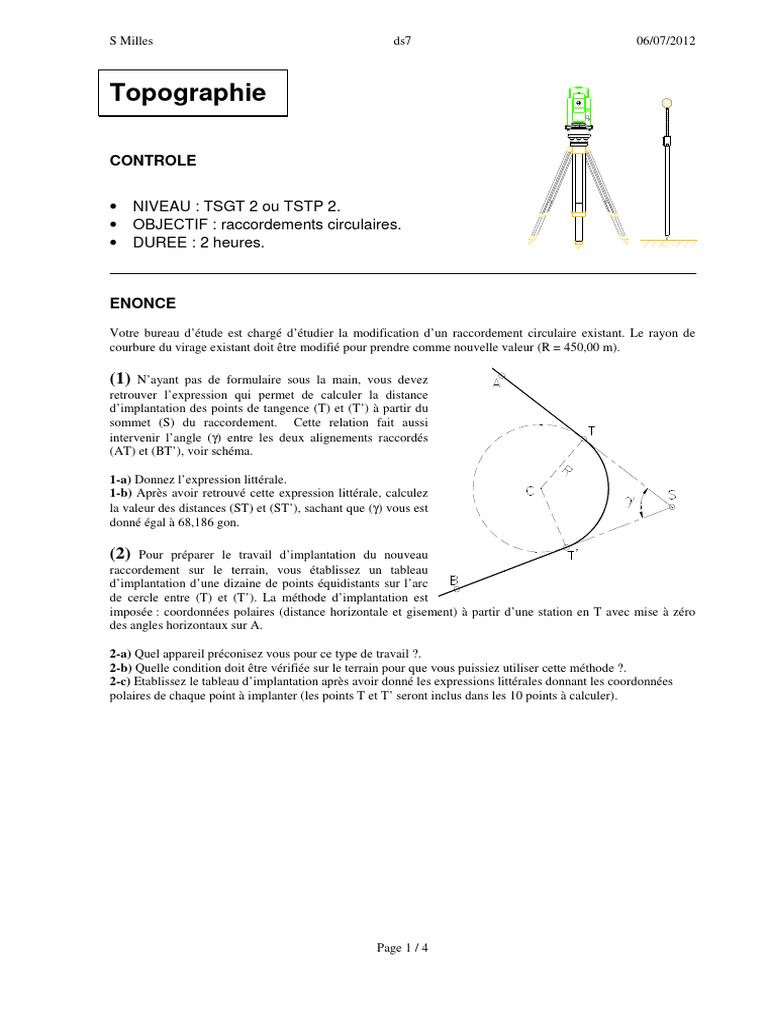

Votre bureau d’étude est chargé d’étudier la modification d’un raccordement circulaire existant. Le rayon de
courbure du virage existant doit être modifié pour prendre comme nouvelle valeur (R = 450,00 m).

(1) N’ayant pas de formulaire sous la main, vous devez

retrouver l’expression qui permet de calculer la distance
d’implantation des points de tangence (T) et (T’) à partir du
sommet (S) du raccordement. Cette relation fait aussi
intervenir l’angle (γ) entre les deux alignements raccordés
(AT) et (BT’), voir schéma.

1-a) Donnez l’expression littérale.

1-b) Après avoir retrouvé cette expression littérale, calculez
la valeur des distances (ST) et (ST’), sachant que (γ) vous est
donné égal à 68,186 gon.

(2) Pour préparer le travail d’implantation du nouveau

raccordement sur le terrain, vous établissez un tableau
d’implantation d’une dizaine de points équidistants sur l’arc
de cercle entre (T) et (T’). La méthode d’implantation est
imposée : coordonnées polaires (distance horizontale et gisement) à partir d’une station en T avec mise à zéro
des angles horizontaux sur A.

2-a) Quel appareil préconisez vous pour ce type de travail ?.

2-b) Quelle condition doit être vérifiée sur le terrain pour que vous puissiez utiliser cette méthode ?.
2-c) Etablissez le tableau d’implantation après avoir donné les expressions littérales donnant les coordonnées
polaires de chaque point à implanter (les points T et T’ seront inclus dans les 10 points à calculer).

Page 1 / 4
S Milles ds7 06/07/2012

(3) Arrivé sur le terrain, vous constatez qu’il est impossible

d’implanter les points (T) et (T’) depuis le sommet (S) car ce
dernier est inaccessible (situé derrière un bâtiment). Vous
effectuez alors 2 stations en (A’) et (B’) (points placés sur les
alignements existants (AS) et (BS)) de manière à contourner
cette difficulté en résolvant le triangle (A’SB’). Cela donne le
tableau de mesures suivant :

Station Pt visé Hz (CG) Hz (CD) Dh

(gon) (gon) (m)
A’ B’ 0,123 200,121 505,319
A 153,427 353,423
B’ B 398,551 198,553
A’ 116,330 316,331 505,316

3-a) Calculez à partir du tableau de mesures les distances

(SA’) et (SB’)
3-b) Déduisez en les distances (TA’) et (T’B’) permettant d’implanter (T) et (T’).

(4) Vous contrôlez en mesurant la distance (TT’) et vous lisez 773,99 m. Qu’en concluez vous ?.
(5) Le maître d’ouvrage décide finalement pour des raisons de sécurité de rajouter un raccordement progressif
du type clothoïde symétrique à l’entrée et à la sortie du virage. Les données de ce raccordement vous sont
imposées : paramètre de la clothoïde (A = 260 m), longueur de raccordement (L = 150 m). Les formules
concernant les clothoïdes sont données à la page suivante (page 3).

5-a) Calculez la distance OS du début de la clothoïde au sommet du raccordement. En déduire la distance OB’.
5-b) Donnez un tableau d’implantation en coordonnées cartésiennes dans le repère Oxy de 7 points (y compris O
et F) équidistants de la clothoïde OB’ (soit 1 point tous les 30 m).
5-c) Expliquez succinctement (maximum 5 lignes) l’utilité d’un raccordement progressif.

Barème :
(1) 1-a) 2 points (2) 2-a) 1 point (3) 3-a) 4 points
1-b) 1 point 2-b) 1 point 3-b) 1 point
2-c) 4 points

(4) 1 point (5) 5-a) 2 points

5-b) 2 points
5-c) 1 point

Page 2 / 4
S Milles ds7 06/07/2012

Formulaire : L . R = A2

Abscisse du sommet dans le repère Oxy : xS = xC + (R+d).cotan(γ / 2)

Abscisse du centre (C) du cercle raccordé : xC = xF - R . sin(τF)
Ordonnée du centre (C) du cercle raccordé : yC = d + R
Ripage (d) : d = yF - R . (1 - cos(τF))
L2
Angle entre tangente en F et axe des abscisses Ox : τF =
2. A 2
En un point quelconque de la clothoïde situé à la distance (s) du point origine (O):
s5 s9 s13
x = s− + − + ...
40. A 4 3456. A8 59904. A12
s3 s7 s11 s15
y= 2
− 6
+ 10
− +...
6. A 336. A 42240. A 9676800. A14

Coordonnées (xF ; yF) du point final F : coordonnées d’un point quelconque avec (s = L)

Page 3 / 4
S Milles ds7 06/07/2012

Correction

Correction informatique
Tableau Excel : pas de tableau

Dessin AutoCAD : pas de dessin

Correction manuelle

γ
(1) 1-a) ST = ST’ = R.cot an( )
2
1-b) Numériquement : ST = ST’ = 758,38 m

(2)
2-a) Appareil préconisé : théodolite avec distancemètre ou station totale avec programme d’implantation.
2-b) Il faut que la zone d’implantation soit libre d’obstacle (tout l’arc visible depuis T).
2-c) Coordonnée polaire de chaque point de l’arc de cercle : pour un point (P) quelconque tel que l’angle au
δ
Dh = 2. R.sin( )
2
centre (TOP) ait la valeur (δ), on démontre que :
δ
G = 200 +
2
Ce qui donne le tableau suivant (l’angle au centre (200 - γ) est divisé en 9 parties soit des angles au centre
(δ = 14,646 gon) entre chacun des 10 points à implanter) :

T P1 P2 P3 P4 P5 P6 P7 P8 T’
Dh (m) 0,00 103,30 205,23 304,45 399,65 489,56 573,01 648,88 716,17 774,00
G (gon) 200 (0) 207,323 214,646 221,969 229,292 236,615 243,938 251,261 258,584 265,907

(3)
3-a) Exploitation du tableau de mesures : angle en A’ = 46,697 gon, angle en B’ = 85,117 gon
Résolution du triangle A’SB’ : SA’ = 560,06 m, SB’ = 385,43 m
3-b) TA’ = ST - SA’ = 198,31 m et T’B’ = ST’ - SB’ = 372,94 m

(4)
TT’ = 2.R.sin(100-γ/2) = 774,00 m, la manipulation semble correcte.

(5)
5-a) R = 450,667m τF = 10,595 gon
xF = 149,585 m yF = 8,305 m
d = 2,078 m xC = 74,931 m
xS = 837,934 m = OS OB’ = OS - SB’ = 452,50 m

5-b) N° Li (m) X (m) Y (m)

1 0.000 0.000 0.000
2 30.000 30.000 0.067
3 60.000 59.996 0.533
4 90.000 89.968 1.797
5 120.000 119.864 4.257
6 150.000 149.585 8.305

5-c) Un raccordement de type clothoïde permet de passer de manière progressive d’un rayon de courbure infini
(alignement droit) à un rayon fini (arc de cercle de rayon R) et assure donc un meilleur confort (donc une
meilleure sécurité aux usagers de la route).
