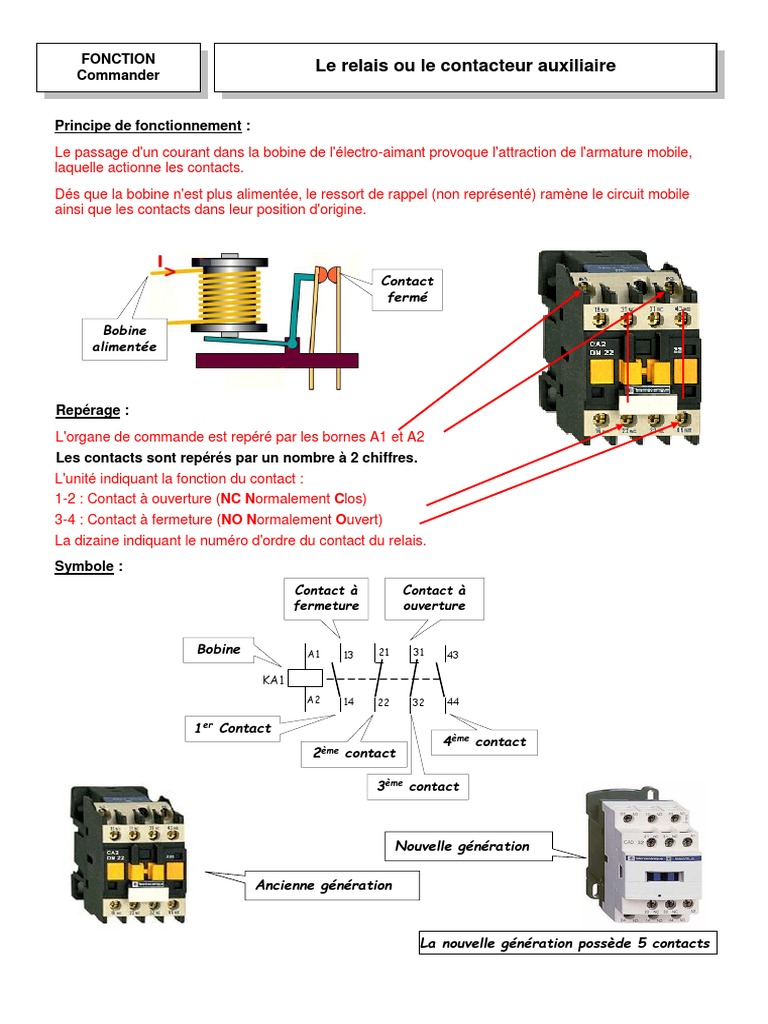

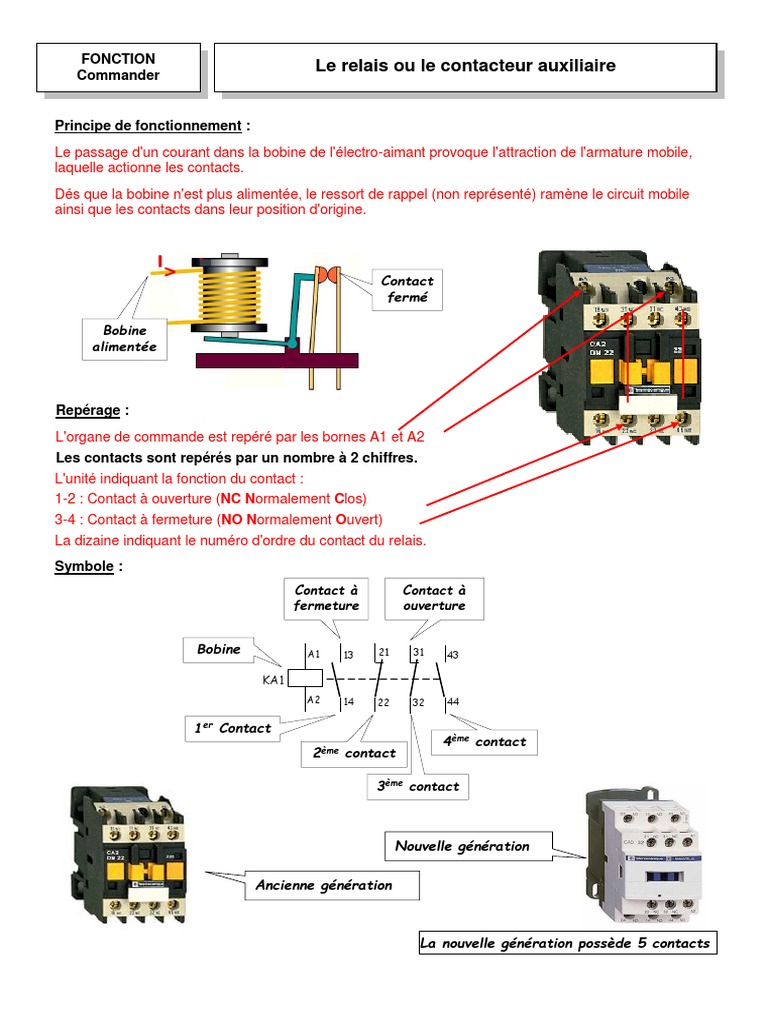

FONCTION

Le relais ou le contacteur auxiliaire

Commander

Principe de fonctionnement :
Le passage d'un courant dans la bobine de l'électro-aimant provoque l'attraction de l'armature mobile,
laquelle actionne les contacts.
Dés que la bobine n'est plus alimentée, le ressort de rappel (non représenté) ramène le circuit mobile
ainsi que les contacts dans leur position d'origine.

Contact
fermé

Bobine
alimentée

Repérage :
L'organe de commande est repéré par les bornes A1 et A2
Les contacts sont repérés par un nombre à 2 chiffres.
L'unité indiquant la fonction du contact :
1-2 : Contact à ouverture (NC Normalement Clos)
3-4 : Contact à fermeture (NO Normalement Ouvert)
La dizaine indiquant le numéro d'ordre du contact du relais.
Symbole :
Contact à Contact à
fermeture ouverture

Bobine A1 13 21 31 43

KA1
A2 14 22 32 44

1er Contact
4ème contact
2ème contact

3ème contact

Nouvelle génération

Ancienne génération

La nouvelle génération possède 5 contacts

 FONCTION
Le relais ou le contacteur auxiliaire
Commander

Les blocs additifs :

- Instantané :
Il en existe à deux et à quatre contacts. Le plus courant à deux contacts sont 1O + 1F et à quatre contacts
2O+ 2F.

Symbole
53 61 71 83

54 62 72 84

- Temporisé :
Il en existe deux types. Temporisé travail et temporisé repos

Symboles

Contact à Contact à Contact à Contact à

fermeture ouverture fermeture ouverture

67 55 57 65
KA1 KA1 KA2 KA2

68 56 58 66

Additif
Tempo travail Tempo repos temporisé

- Chronogramme de fonctionnement :

Travail Repos

Bobine Bobine

Contact Contact
