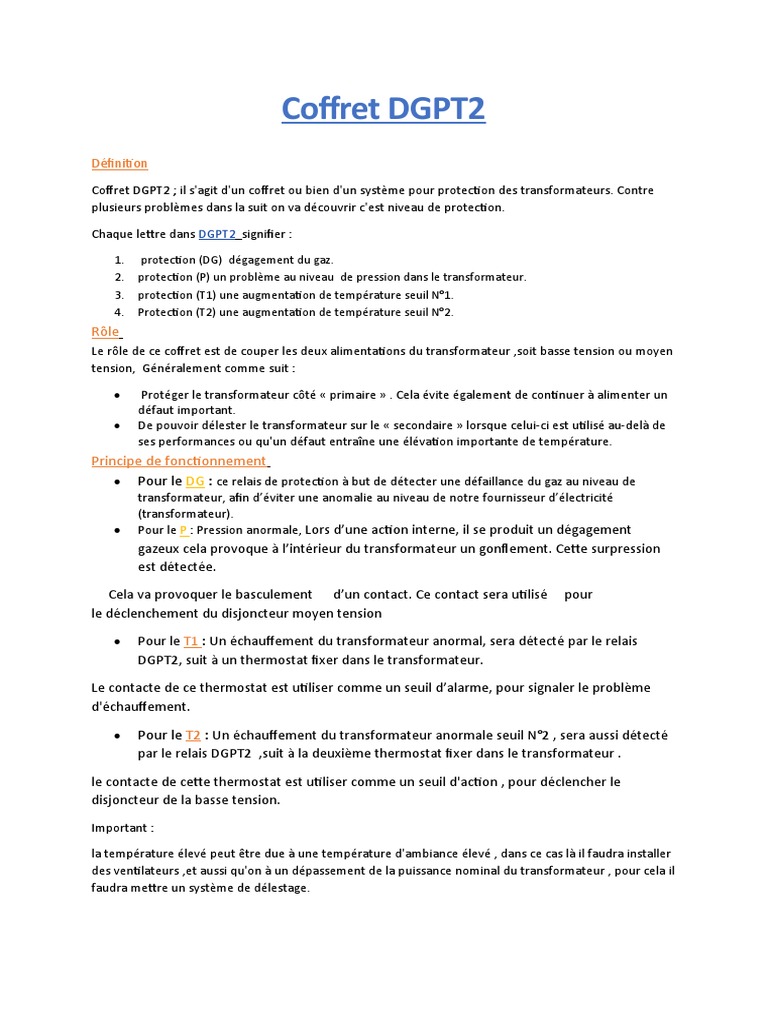

Coffret DGPT2

Définition

Coffret DGPT2 ; il s'agit d'un coffret ou bien d'un système pour protection des transformateurs. Contre
plusieurs problèmes dans la suit on va découvrir c'est niveau de protection.

Chaque lettre dans DGPT2  signifier :

1.  protection (DG)  dégagement du gaz.

2. protection (P) un problème au niveau  de pression dans le transformateur.
3. protection (T1) une augmentation de température seuil N°1.
4. Protection (T2) une augmentation de température seuil N°2.
Rôle
Le rôle de ce coffret est de couper les deux alimentations du transformateur ,soit basse tension ou moyen
tension,  Généralement comme suit :

  Protéger le transformateur côté « primaire » . Cela évite également de continuer à alimenter un

défaut important.
 De pouvoir délester le transformateur sur le « secondaire » lorsque celui-ci est utilisé au-delà de
ses performances ou qu'un défaut entraîne une élévation importante de température.
Principe de fonctionnement
 Pour le DG : ce relais de protection à but de détecter une défaillance du gaz au niveau de
transformateur, afin d’éviter une anomalie au niveau de notre fournisseur d’électricité
(transformateur).
 Pour le P : Pression anormale, Lors d’une action interne, il se produit un dégagement
gazeux cela provoque à l’intérieur du transformateur un gonflement. Cette surpression
est détectée.

Cela va provoquer le basculement d’un contact. Ce contact sera utilisé pour

le déclenchement du disjoncteur moyen tension

 Pour le T1 : Un échauffement du transformateur anormal, sera détecté par le relais

DGPT2, suit à un thermostat fixer dans le transformateur.

Le contacte de ce thermostat est utiliser comme un seuil d’alarme, pour signaler le problème
d'échauffement.

 Pour le T2 : Un échauffement du transformateur anormale seuil N°2 , sera aussi détecté
par le relais DGPT2  ,suit à la deuxième thermostat fixer dans le transformateur .

le contacte de cette thermostat est utiliser comme un seuil d'action , pour déclencher le
disjoncteur de la basse tension.
Important :

la température élevé peut être due à une température d'ambiance élevé , dans ce cas là il faudra installer
des ventilateurs ,et aussi qu'on à un dépassement de la puissance nominal du transformateur , pour cela il
faudra mettre un système de délestage.
