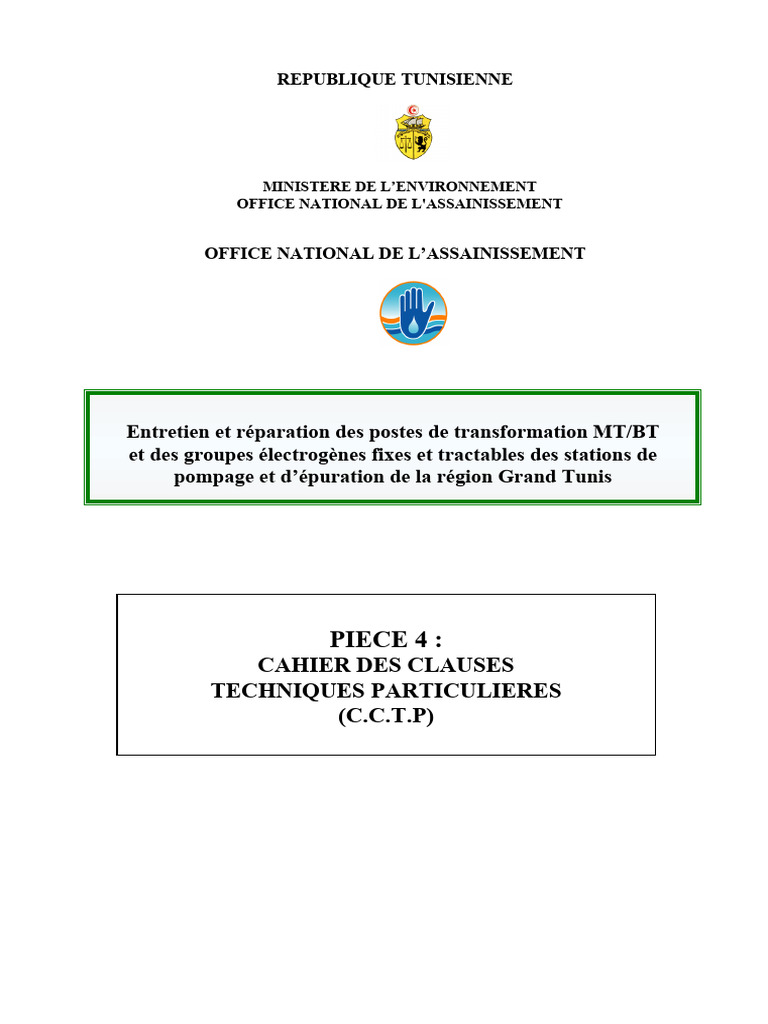

REPUBLIQUE TUNISIENNE

MINISTERE DE L’ENVIRONNEMENT
OFFICE NATIONAL DE L'ASSAINISSEMENT

OFFICE NATIONAL DE L’ASSAINISSEMENT

Entretien et réparation des postes de transformation MT/BT

et des groupes électrogènes fixes et tractables des stations de
pompage et d’épuration de la région Grand Tunis

PIECE 4 :
CAHIER DES CLAUSES
TECHNIQUES PARTICULIERES
(C.C.T.P)
 PIECE 4 : CAHIER DES CLAUSES TECHNIQUES PARTICULIERES (C.C.T.P)

ARTICLE 1 : OBJET

Le présent document a pour objet de définir les spécifications et les prestations nécessaires pour l’exécution
des prestations d’entretien et de réparation des postes de transformation MT/BT , les tableaux généraux de
basse tension et les groupes électrogènes assurant l’alimentation électrique des stations de pompages et celles
d’épurations de la région Grand Tunis.

ARTICLE 2 : NATURE ET ETENDUE DES PRESTATIONS

Le titulaire du marché s'engage à assurer l’entretien des installations MT, des postes de transformation
MT/BT, des tableaux généraux de basse tension et les groupes électrogènes des stations de pompage et
d’épuration de la région Grand Tunis, ce qui comprend notamment :

2.1 POSTE MT/BT

2.1.1 CATEGORIES DES POSTES MT/BT :

 Catégorie 1 : les postes composés de deux (02) transformateurs sous cabine.
 Catégorie 2 : les postes composés d’un seul (01) transformateur.
 Catégorie 3 : les postes composés d’un transformateur sur poteau (aérien).
 Catégorie 4 : les postes composés de trois (03) transformateurs ou poste pilote.

2.1.2 OPERATIONS D’ENTRETIEN

Les travaux de contrôle et d’entretien à effectuer pour chaque poste sont les suivants :
a. Dépoussiérage et Nettoyage des équipements et des locaux :
Dépoussiérage et nettoyage des locaux de poste MT/BT et des différents équipements tel que : isolateurs,
jeux de barres, cellules préfabriquées, interrupteurs, intersecs ou rupteurs, transformateurs, circuits
d’aération, chemins de câble, disjoncteurs, regards de prise de terre, caniveaux de tirage de câble et autres
équipements non signalés.

NB : L’utilisation d’un aspirateur et d’un compresseur lors de l’opération de dépoussiérage est obligatoire.
b. Vérification de l’état des locaux et des équipements :
Le prestataire est demandé de vérifier :

 L’étanchéité des locaux et des toitures,

 L’état des murs et cloisons,
 L’état des portes, portillons, aération, menuiserie métallique et serrures,
 L’étanchéité des transformateurs et des disjoncteurs.
 Le bon fonctionnement des mécanismes de commande et de verrouillage,
 L’éclairage des locaux,
 Les connexions électriques MT/BT ainsi que la prise de terre (raccordement et dégagement des
regards),

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
2
d’é puration de la ré gion Grand Tunis / CCTP
  Le niveau d’huile dans les transformateurs (ramener le niveau à celui de consigne en cas de
diminution),
 Vérification des regards et les résistances de terre,
Ainsi toute autre vérification jugée nécessaire pour le fonctionnement du poste dans des bonnes
conditions et sans incidents.
c. Serrage des connections électriques :
Le prestataire est demandé de réaliser le serrage de toutes les connexions électriques des transformateurs,
des disjoncteurs MT/BT, des cosses, barrette de terre etc…. Aussi le prestataire est demandé de graisser
toutes les articulations et tous les paliers.

NB : L’utilisation d’une clé dynamométrique lors de l’opération de serrage est obligatoire.

d. Mesures :
Le prestataire est demandé d’effectuer les mesures ci-dessous :

Rigidité électrique de l’huile et régénération éventuelle et tension de claquage.

- Analyse d’huile de refroidissement du transformateur chez un laboratoire agréé par la STEG .
- Mesure et amélioration de la résistance de la prise de terre (Appoint de coke et remplacement de
piquet de terre si nécessaire, la fourniture d’huile de Coke et des piquets de terre est à la charge de
L’ONAS).
- Mesure de l’isolement du transformateur :
 Cote MT : Phase 1-2 et 3 avec la masse et entre les phases 1 et 2,1 et 3, 2 et 3.
 Cote BT : Ente les phases 1,2 et 3 et la masse et entre les phases 1 et 2,1 et 3 et 2 et 3.
 Mesure de l’isolement entre les phases MT/BT
- Mesure de l’isolement des câbles basse tension et moyenne tension.

Ces interventions ainsi que les opérations des remplacements de certains accessoires défectueux
(isolateurs MT/BT, cosses, robinets, bielles, bouchons etc…) doivent faire l’objet d’un rapport transmis
l’ONAS.
e. Essais:
Lors des essais, le prestataire doit assurer le bon fonctionnement des protections des postes et des
appareils de coupure.
f. Peinture et badigeonnage :
Le prestataire est aussi chargé de réaliser les travaux de :

 Peinture générale de tous les équipements, des postes et de la menuiserie métallique des postes.
 Badigeonnage extérieur et intérieur du local du poste.

g. Vidange et nettoyage des regards de passage des câbles :

Le prestataire est aussi chargé de réaliser les travaux de :

 Vidanges de tous les regards et les caniveaux de passage de câbles MT et BT.

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
3
d’é puration de la ré gion Grand Tunis / CCTP
 NB : le prestataire est chargé de réaliser :

 Une (01) intervention d’entretien, tel que sus indiquée.

 Une (01) intervention de peinture et badigeonnage, tel que sus indiquée, par an pour les
postes de catégorie 1, 2 et 4.

 Une (01) intervention d’analyse d’huile, tel que sus indiquée, par an pour les postes de
catégories 1,2,3 et 4.

2.1.3 REPARATION DES POSTES

Selon la nécessite, le prestataire devra, sur demande de l’ONAS, procéder aux travaux de réparation suivants :

 Démontage, mouvement, montage et mise en service d’un transformateur MT/BT sous cabine.
 Démontage, mouvement, montage et mise en service d’un transformateur MT/BT aérien.
 Remplacement d’un isolateur support barre ou support fusible pour un poste MT/BT.
 Réparation avec soudure de la porte d’entrée au local du poste.
 Confection et montage des portes et des structures métalliques du poste.
 Installation d’une plaque chauffante pour vaincre l’humidité dans un poste MT/BT.
 Installation d’un ventilateur de refroidissement.
 Installation d’un inter-sec ou d’un sectionneur ou cellule moyenne tension.
 Réparation d’un inter-sec ou d’un sectionneur.
 Changement d’un TI de protection MT.
 Changement d’un jeu parafoudre pour poste MT/BT aérien.
 Remise en état d’un regard de terre (reprise du génie civil, remplacement des piquets de terre et
le câble de liaison entre piquets).
 Réparation éclairage du poste MT/BT, de l’éclairage secours, local TGBT et local groupe
électrogène
 Changement d’une extrémité classique ou débrochable d’un câble MT.
 Réparation câble moyenne tension 30 KV ou 10 KV.
 Réparation et révision d’un transformateur y compris la location d’un transformateur de
secours pendant la période de travaux de réparation.
 Revêtement du toit des locaux par un revêtement d’étanchéité monocouche, autoprotégé, bi-
armé : local poste, salle des armoires électriques, groupes électrogène…

Le prestataire est tenu à rédiger un procès-verbal (PV) avec le représentant de l’ONAS à la fin de chaque
intervention de réparation (selon Annexe 4).

2.2 TABLEAU GENERAL BASSE TENSION TGBT :

2.2.1 OPERATIONS D’ENTRETIEN

Les travaux de contrôle et d’entretien à effectuer pour chaque TGBT sont les suivants :
a. Dépoussiérage et Nettoyage des équipements :

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
4
d’é puration de la ré gion Grand Tunis / CCTP
 Dépoussiérage et nettoyage des locaux du TGBT et des différents équipements tel que : armoires, jeux de
barres, disjoncteurs, interrupteurs, contacteurs, transformateurs basse tension, circuits d’aération, chemins de
câble, regards de prise de terre, caniveaux de tirage de câble et autres équipements non signalés.

NB : L’utilisation d’un aspirateur et d’un compresseur lors de l’opération de dépoussiérage est obligatoire.

Le prestataire est demandé de vérifier :

 L’étanchéité des armoires,

 Le bon fonctionnement des disjoncteurs basse tension,
 Le bon fonctionnement des équipements et des appareillages électriques du TGBT,
 L’éclairage des locaux,
 L’état des jeux de barre,
 Le fonctionnement des appareils de mesure et les voyants des signalisations,
 Le fonctionnement des ventilateurs de refroidissement, les résistances de chauffage et l’éclairage
intérieur du tableau.
 Vérification des regards et les résistances de terre,
Ainsi toute autre vérification jugée nécessaire pour le fonctionnement du TGBT dans des bonnes
conditions et sans incidents.
b. Serrage des connections électriques :
Le prestataire est demandé de réaliser le serrage de toutes les connexions électriques des jeux de barre,
des disjoncteurs, contacteurs, relais, des cosses, barrette de terre etc….

Aussi le prestataire est demandé de nettoyer le jeu de barre par une brosse métallique et de les peindre
par une couche de vernis.
c. Mesures:
Le prestataire est demandé d’effectuer les mesures ci-dessous :
 Mesure et amélioration de la résistance de la prise de terre (Appoint de coke et remplacement de
piquet de terre si nécessaire).
NB : Les piquets de terre est à la charge de L’ONAS.
 Mesure de l’isolement des câbles et des jeux de barre :

Ces interventions ainsi que les opérations des remplacements de certains accessoires défectueux
(disjoncteurs, cosses, barre en cuivre etc…) doivent faire l’objet d’un rapport transmis l’ONAS.
d. Essais:
Lors des essais, le prestataire doit assurer le bon fonctionnement des protections du TGBT et des
appareils de coupure.

2.2.2 REPARATION DES TGBT

Selon la nécessite, le prestataire devra sur demande de l’ONAS procéder aux travaux de réparation suivants :

 Démontage, montage et mise en service d’un disjoncteur basse tension débrochable jusqu’à
4000 A.

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
5
d’é puration de la ré gion Grand Tunis / CCTP
  Démontage, montage et mise en service d’un disjoncteur basse tension fixe jusqu’à 2500 A.
 Changement d’un TI ou un TOR de protection.
 Réparation câble basse tension
Le prestataire est tenu à rédiger un procès-verbal (PV) avec le représentant de l’ONAS à la fin de chaque
intervention de réparation (selon Annexe 5).

2.3 GROUPE ELECTROGENE DE SECOURS:

2.3.1 CATEGORIES DES GROUPES ELECTROGENES :

 Catégories 1 : les groupes électrogènes de puissance apparente inférieure ou égale 160 KVA.
 Catégories 2 : les groupes électrogènes de puissance apparente supérieure à 160 KVA et inférieure ou
égale à 400 KVA.
 Catégories 3 : les groupes électrogènes de puissance apparente supérieure à 400 KVA et inférieure à
800KVA.
 Catégories 4 : les groupes électrogènes de puissance apparente supérieure ou égale à 800 KVA.

2.3.2 OPERATIONS D’ENTRETIEN

Les travaux de contrôle et d’entretien à effectuer pour chaque groupe électrogène sont les suivants :
a. Entretien préventif du moteur thermique du groupe :
Le prestataire est demandé d’exécuter les travaux suivants :
 Vidange d’huile du moteur
 Changement des filtres (filtre d’air, filtre gasoil, filtre huile…),
 Changement du liquide de refroidissement du moteur
 Entretien des batteries
b. Dépoussiérage et Nettoyage du groupe :
Dépoussiérage et nettoyage des locaux du groupe et des différents équipements tel que : groupe électrogène,
armoires, jeux de barres, disjoncteurs, interrupteurs, contacteurs, transformateurs basse tension, circuits
d’aération, chemins de câble, caniveaux de tirage de câble et autres équipements non signalés.

NB : L’utilisation d’un aspirateur et d’un compresseur lors de l’opération de dépoussiérage est obligatoire.

Le prestataire est demandé de vérifier :

 Le bon fonctionnement du groupe,
 Le bon fonctionnement du disjoncteur de protection basse tension,
 Le bon fonctionnement des équipements et des appareillages électriques du groupe (batteries,
démarreur, alternateur, électrovanne, carte électronique…),
 L’état du radiateur,
 L’éclairage du local,
 Le fonctionnement des appareils de mesure et les voyants des signalisations,
 Le fonctionnement des ventilateurs de refroidissement, les résistances de chauffage et l’éclairage
intérieur du tableau de protection (armoire Normal/secours),
DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
6
d’é puration de la ré gion Grand Tunis / CCTP
 Ainsi toute autre vérification jugée nécessaire pour le fonctionnement du groupe électrogène dans des
bonnes conditions et sans incidents.

c. Serrage des connexions électriques:

Le prestataire est demandé de réaliser le serrage de toutes les connexions mécaniques et électriques du
groupe électrogène (boulonneries, jeux de barre, disjoncteurs, contacteurs, relais, cosses, barrette de terre
etc….)
d. Mesures:
Le prestataire est demandé d’effectuer les mesures suivantes:
 Mesure de l’isolement des câbles et des jeux de barre.
 Mesure de l’isolement de l’alternateur.

Ces interventions ainsi que les opérations des remplacements de certains accessoires défectueux
(disjoncteur, contacteur, démarreur, alternateur, pompe d’injection, batteries, carte électronique etc…)
doivent faire l’objet d’un rapport transmis l’ONAS.
e. Essais:
Lors des essais, le prestataire doit assurer le bon fonctionnement des protections du groupe électrogène,
des appareils de coupure et l’inverseur GES/STEG.
f. Peinture et badigeonnage:
Le prestataire est aussi chargé de réaliser les travaux de :

 Peinture générale de de la menuiserie métallique du local du groupe.

 Badigeonnage extérieur et intérieur du local du groupe.

NB : Le prestataire est chargé de réaliser une (01) intervention d’entretien, tel que sus indiquée
par an pour chaque groupe électrogène (groupe électrogène de catégories 1, 2,3 et 4)

2.3.3 REPARATION DES GROUPES ELECTROGENES

Selon la nécessite, le prestataire devra sur demande de l’ONAS procéder aux travaux de réparation suivants :

 Démontage, réparation et montage d’un démarreur.

 Démontage, réparation et montage d’un alternateur.

 Démontage, réparation et montage d’une pompe d’injection.

 Démontage, réparation et montage d’un radiateur.

 Démontage, réparation et montage d’une carte électronique de commande et de protection.

 Démontage, réparation et montage d’un chargeur batterie.

 Démontage, montage et essai d’un groupe électrogène.
Le prestataire est tenu à rédiger un procès-verbal (PV) avec le représentant de l’ONAS à la fin de chaque
intervention de réparation (selon Annexe 6).

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
7
d’é puration de la ré gion Grand Tunis / CCTP
DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
8
d’é puration de la ré gion Grand Tunis / CCTP
2.4 RAPPORT D’ENTRETIEN

Le prestataire est tenu à rédiger un procès-verbal (PV) avec le représentant de l’ONAS à la fin de chaque
intervention d’entretien et après le rétablissement du courant par la STEG.

Le prestataire est tenu à fournir selon Annexe 3 :

- Un rapport détaillé sur les interventions d’entretien décrivant les opérations effectuées et les
anomalies constatées (deux (02) copies sur papier et deux (02) copies sur CD).
- Les solutions de réparations, adaptation ou rénovation qui sont nécessaires.
- Inventaire complet des équipements avec les caractéristiques techniques.
- Les résultats des mesures d’isolement, des mesures de prises de terre et d’analyse des huiles des
transformateurs.

ARTICLE 3 : ETAT & CARACTERISTIQUES TECHNIQUES DES POSTES MT/BT ET DES

GROUPES ÉLECTROGENES

(Voir annexe 1 et annexe 2)

ARTICLE 4 : AUTRES PRESTATIONS

Le prestataire s’engage également à intervenir sur demande de l’ONAS dans l’immédiat en cas de panne,
d’un mauvais fonctionnement, ou en vue d’une modification jugée nécessaire pour l’amélioration du
fonctionnement des postes de transformation, des groupes électrogènes et des armoires électriques de l’ONAS
dans les gouvernorats de Tunis – Ariana- Manouba- Ben Arous.

ARTICLE 5 : CONDITIONS PARTICULIERES

Est admis à soumissionner tout prestataire agréé par la STEG pour l’exécution des travaux électriques
d’installation et d’entretien des équipements basse et moyenne tension. Cette société doit posséder toutes les
garanties requises pour assurer dans des bonnes conditions l’exécution du marché.

ARTICLE 6 : MATERIELS MIS À LA DISPOSITION LE JOUR DE L’INTERVENTION

 Groupe électrogène 5 KVA au minimum
 Appareil professionnelle de mesure d’isolement 5000 V au minimum.
 Appareil professionnelle de mesure de la résistance de terre
 Equipements de mise à la terre
 Souffleur à air chaud
 Aspirateur des poussières 2000W au minimum
 Compresseur d’air 25 litres au minimum
 Matériel de sécurité (tenus, gants isolant 30/36KV, Tabouret 30/36 KV, extincteur, lunette anti-
poussière, tapis, essayeur de tension…).
 Eclairage de secours.
 Pompe d’épuisement pour vidange des regards et des caniveaux.
DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
9
d’é puration de la ré gion Grand Tunis / CCTP
  Pince à sertir 50—300mm2
 Clé dynamométrique.
 Poste de soudure.
 Chargeur batteries.
 Meule à disque et perceuse.
 Caisse à outil mécanicien complète.
 Caisse à outil électricien complète.
 Escabeau.

L’absence de l’un des équipements indiqués ci-dessus peut être un motif de l’arrêt des travaux.

ARTICLE 7: MOYENS EN PERSONNEL MIS À LA DISPOSITION DU CHANTIER

Pour la bonne exécution du projet, le prestataire doit fournir dans son offre un engagement à mettre à la
disposition du chantier la liste du personnel minimum suivante :

Désignation Nombre Diplôme Expérience

Ingénieur ou cadre technique
(bac+5ou bac+4) en
≥1ans
électromécanique, électricité,
01 maintenance industrielle
Conducteur des travaux
Ou
≥ 3 ans dans les travaux
Technicien supérieur en
d’entretien des postes de
électromécanique, électricité,
transformation MT/BT
maintenance industrielle.
Technicien en électromécanique,
Technicien 02 électricité, maintenance ≥ 5 ans
industrielle.

Mécanicien spécialisé en
Mécanicien 01 ≥ 5ans
maintenance des moteurs diesel

ARTICLE 8 : MODALITE D’EXECUTION DES PRESTATIONS :

Les visites d’entretien objet du présent contrat seront effectuées suivant un planning d’entretien pour chaque
direction régionale arrêté en commun accord entre l’ONAS, le prestataire et la STEG. La STEG sera avisée
par l’ONAS des dates d’entretien fixées conformément au planning d’intervention en vue de procéder à
l’isolement total des postes de transformation.

Le prestataire se chargera par la suite de contacter la STEG pour confirmer à chaque fois l’isolement du poste
en question d’une part et d’autre part le rétablissement du courant juste après la fin des opérations d’entretien.

Le prestataire prendra à sa charge les frais de coupures et de rétablissement du courant pour chaque
intervention d’entretien de tous les postes de transformation.

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
10
d’é puration de la ré gion Grand Tunis / CCTP
En raison des impératifs de fonctionnement et d’exploitation des stations de pompage et d’épuration, le temps
de coupure de l’énergie électrique sera réduit au minimum. Un accord définissant le temps d’arrêt maximum
par intervention et par poste sera établi à l’avance pour certains postes nécessitant un arrêt supérieur à 3
heures, un fractionnement de l’intervention peut être établi si nécessaire.

Des interventions d’entretien programmées à l’avance suivant un planning peuvent être reportées ou annulées
si le représentant de l’ONAS juge nécessaire et en avise le prestataire 24 heures à l’avance.

Aucune réclamation à ce sujet de la part du prestataire ne peut être acceptée. Toute opération d’entretien
programmée et non réalisée en raison d’empêchements quelconques tel que la non coupure et isolement par la
STEG de l’alimentation moyenne tension ou par décision de l’ONAS en raison de nécessité de service sera
annulée et reportée à une date ultérieure.

ARTICLE 9 : RESPONSABILITE

Le prestataire s’engage à réparer ou remplacer dans les plus brefs délais et à ses frais tous les équipements
qu’il aura endommagés au cours des opérations d’entretien.

D’autre part, le prestataire est responsable des dégâts causés aux installations et constatés au cours ou après la
remise sous tension des équipements dès qu’il a été prouvé que ces dégâts proviennent de la faute du
prestataire suite à une fausse manœuvre ou d’un mauvais entretien ou réparation des équipements.

Fait à …………, le……………..

Lu et accepté par le Prestataire

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
11
d’é puration de la ré gion Grand Tunis / CCTP
 Annexe 1
Caractéristiques des postes de transformation
Le nombre des postes de transformation à entretenir est de 60 postes répartis en (04) catégories.
- Catégorie 1 : Les postes composés deux (02) transformateurs sous cabine.
- Catégorie 2 : Les postes composés d’un seul (01) transformateur sous cabine.
- Catégorie 3 : Les postes composés d’un transformateur sur poteau (aérien).
- Catégorie 4 : Les postes composés au moins de trois (03) transformateurs ou poste pilote.
N° Station Gouvernorat Modèle de poste Catég Puissance Tension
poste orie transfo
Sous cabine/
Aérien Type
1 Mellacine A Tunis Sous cabine Préfabriqué 2 63 10
2 Mellacine C Tunis Sous cabine Préfabriqué 2 630 10
3 Mellacine C Bis Tunis Sous cabine Préfabriqué 2 250 10
4 Ghidir EL Golla Tunis Aérien Classique 3 40 30
5 Diar Essalem Tunis Sous cabine Préfabriqué 2 63 10
6 Dar Nawar Tunis Sous cabine Préfabriqué 2 63 30
7 Chatt el ghaba Tunis Sous cabine Classique 2 160 30
8 STEP côtière Nord Tunis Sous cabine Classique 2 630 30
9 Y Marsa Tunis Sous cabine Préfabriqué 2 100 10
10 Sindabed Tunis Sous cabine Classique 2 160 10
11 SP Harouche Tunis Aérien Classique 3 63 30
12 SP Sidi Abdel Aziz Tunis Sous cabine Préfabriqué 2 160 30
13 SP Mont Plaisir Tunis Sous cabine Préfabriqué 1 2 x 1250 10
14 Mohamed V Tunis Sous cabine Classique 2 160 10
15 Tunis Marine Tunis Sous cabine Préfabriqué 1 2 x 500 10
16 Eaux Epurees Charguia Tunis Sous cabine Préfabriqué 2 630 30
17 Parc Charguia ONAS Tunis Sous cabine Classique 2 315 30
18 Irrigation Charguia Tunis Sous cabine Classique 2 100 30
19 STEP Charguia Tunis Sous cabine Préfabriqué 1 2x500 30
20 Z4 jbal jeloud Tunis Aérien Classique 3 25 10
21 Sabket Sijoumi : Pont des martyrs Tunis Sous cabine Préfabriqué 1 2 x 800 10
22 Siège ONAS Tunis Sous cabine Préfabriqué 2 630 10
23 SP Haciba Tunis Sous cabine Préfabriqué 2 160 30
24 SP1 ATTAR Tunis Sous cabine Préfabriqué 1 2 X 1250 30
25 SP2 ATTAR Tunis Sous cabine Préfabriqué 1 2 X 1250 30
26 SP Sidi Hcine 2 Tunis Sous cabine Préfabriqué 2 250 30
27 SP Cotière Nord Tunis Sous cabine Préfabriqué 1 2 X 800 30
Poste de
28 Poste pilote Choutrana І Ariana Sous cabine 4
distribution
29 Choutrana Poste A Ariana Sous cabine Préfabriqué 2 400 30
30 Choutrana Poste B-C Ariana Sous cabine Préfabriqué 2 400 30
31 Choutrana Poste D Ariana Sous cabine Préfabriqué 2 400 30

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
12
d’é puration de la ré gion Grand Tunis / CCTP
32 Choutrana Poste E Ariana Sous cabine Préfabriqué 2 1000 30
33 Choutrana Poste F Ariana Sous cabine Préfabriqué 1 2 x 1000 30
34 Choutrana Poste G Ariana Sous cabine Préfabriqué 1 2 x 630 30
35 Choutrana Poste F Ariana Sous cabine Préfabriqué 1 2 x 1000 30
Poste de
36 Poste pilote Choutrana ІІ Ariana Sous cabine 4 30
distribution
37 Poste Choutrana ІІ Ariana Sous cabine Préfabriqué 4 3x1250 30
38 STEP Kalet Andalous Ariana Aérien Classique 3 100 30
39 SP1 Choutrana Ariana Sous cabine Préfabriqué 2 400 30
40 SP2 Choutrana Ariana Sous cabine Préfabriqué 2 160 30
41 SP eaux épurées Choutrana I Ariana Sous Cabine Préfabriqué 1 2x 1250 30
Poste de
42 Poste pilote STEP charguia Ariana Sous cabine 4
distribution
43 Sabkhet Ariana Ariana Sous cabine Fusible malt 2 630 30
44 SP El Mourouj Kâalt Andalous Ariana Sous cabine Préfabriqué 2 25 30
45 SP2 Kâalt Andalous Ariana Sous cabine Préfabriqué 2 63 30
46 SP EL Hessienne Ariana Sous cabine Préfabriqué 1 2x800 30
47 SP1 EL Bokri Ariana Sous cabine Préfabriqué 2 100 30
48 SP2 EL Bokri Ariana Sous cabine Préfabriqué 2 100 30
Poste de
49 Poste distribution Sud Mellinne II Ben Arous Sous cabine 4 30
distribution
50 STEP Sud Mellienne II Ben Arous Sous cabine Préfabriqué 4 3x1250 30
51 STEP sud Meliane I Ben Arous Sous cabine Classique 1 2 X 800 30
52 STEP Grappée Ben Arous Sous cabine Classique 2 630 30
53 SPTR Rades Ben Arous Sous cabine Classique 2 500 30
54 Eau pluviale Rades Ben Arous Sous cabine Classique 1 2 x 630 30
55 B1 Ezzahra Ben Arous Sous cabine Préfabriqué 2 315 30
56 B2 Ezzahra Ben Arous Sous cabine Préfabriqué 2 800 10
57 SP Sidi Saâd Mornague Ben Arous Aérien Classique 3 63 30
58 Eaux pluviales Tunis Sud Megrine Ben Arous Sous cabine Préfabriqué 2 630 30
59 SPM 1 Mornag Ben Arous Aérien Classique 3 63 30
60 SP A1 Hammam Lif Ben Arous Sous cabine Préfabriqué 2 200 10
NB : l’ONAS a le droit d'ajouter ou d'éliminer un ou plusieurs postes MT/BT des mêmes catégories indiqués ci-
dessus pendant la durée du marché sans modifier le nombre des interventions fixées dans le bordereau des prix.

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
13
d’é puration de la ré gion Grand Tunis / CCTP
 Annexe 2
Caractéristiques des groupes électrogènes
Le nombre des groupes électrogènes à entretenir est de 48 groupes répartis en (04) catégories.
 Catégorie 1 : les groupes électrogènes de puissance apparente inférieure ou égale 160 KVA.
 Catégorie 2 : les groupes électrogènes de puissance apparente supérieure à 160 KVA et inférieure ou
égale à 400 KVA.
 Catégorie 3 : les groupes électrogènes de puissance apparente supérieure à 400 KVA et inférieure à
800 KVA.
 Catégorie 4 : les groupes électrogènes de puissance apparente supérieure ou égale à 800
KVA.

N° du Station Gouvernorat Puissance apparente Type de montage Catégorie

groupe
1 SP Mont Plaisir Tunis 400 Groupe fixe 2
2 Mohamed V Tunis 160 Groupe fixe 1
3 Tunis Marine Tunis 800 Groupe fixe 4
4 SP Haciba Tunis 160 Groupe fixe 1
5 SP Dubosville Tunis 100 Groupe fixe 1
6 SP Sidi Abed El Aziz Tunis 100 Groupe fixe 1
7 Siège ONAS Tunis 315 Groupe fixe 2
8 Sidi Hcine2 Tunis 160 Groupe fixe 1
9 Diar essalem Tunis 63 Groupe fixe 1
10 SP Chatt Al Ghaba Tunis 160 Groupe fixe 1
11 STEP Choutrana 2 Ariana 1250 Groupe fixe 4
12 Eaux Epurée Choutrana Ariana 1250 Groupe fixe 4
13 SP EL Hessienne Ariana 800 Groupe fixe 4
14 SP1 Kalaat Landalous Arina 30 Groupe fixe 1
15 SP2 Kalaât Landalous Ariana 63 Groupe fixe 1
16 SP cherfech 1 Ariana 15 Groupe fixe 1
17 SP1 Attar Tunis 800 Groupe fixe 4

18 SP2 Attar Tunis 800 Groupe fixe 4

19 STEP Al Attar Tunis 1250 Groupe fixe 4
20 STEP Al Attar Tunis 250 Groupe fixe 2
21 STEP Al Attar Tunis 250 Groupe fixe 2
22 SP Cotière Nord Tunis 800 Groupe fixe 4
23 DMEF Charguia Tunis 800 Groupe tractable 4
24 Al Jesser Charguia Tunis 60 Groupe fixe 1
25 DMEF Charguia Tunis 60 Groupe tractable 1
26 DMEF Charguia Tunis 100 Groupe tractable 1
27 DMEF Charguia Tunis 15 Groupe tractable 1

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
14
d’é puration de la ré gion Grand Tunis / CCTP
28 DMEF Charguia Tunis 22 Groupe Tractable 1
29 STEP GRAPEE Ben Arous 300 Groupe fixe 2
30 STEP Sud Mellienne 2 Ben Arous 1250 Groupe fixe 4
31 B’1 Ezzahra Ben Arous 300 Groupe fixe 2
32 B2 Ezzahra Ben Arous 800 Groupe fixe 4
33 Eaux pluviales RADES Ben Arous 450 Groupe fixe 3
34 SPM1 Mornague Ben Arous 30 Groupe fixe 1
35 Arrondissement Ben Arous Ben Arous 80 Groupe tractable 1
36 Arrondissement Ben Arous Ben Arous 30 Groupe tractable 1
37 Arrondissement Ben Arous Ben Arous 100 Groupe tractable 1
38 Arrondissement Hammam Lif Ben Arous 200 Groupe tractable 2
39 Arrondissement Ettadhamen Arina 100 Groupe tractable 1
40 Arrondissement Borj Louuzir Arina 75 Groupe tractable 1

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
15
d’é puration de la ré gion Grand Tunis / CCTP
 ANNEXE 3
TUNIS, LE………………

RAPPORT DES TRAVAUX D’ENTRETIEN

DES POSTES MT/BT

Station :……………………………………
Type de poste :…………………………….
Puissance de poste :………………………
Tension de service :………………………

I. EQUIPEMENT

Nettoyage, dépoussiérage, contrôle des mécanismes, serrage des connexions et serrage des liaisons électriques de :

1. Cellule arrivée :

 Marque ………………………...………..………………………
 Modèle fabricant ………………….…………..……....…………
 Année …………….…N° de série : ……..………………………
 Jeu de barre ……………………………………………………...
 Boite à câble ………………………………………………….….
 Etat : ……………………………………………………………..

2. Cellule de départ :
 Marque ………………………...………..………………………
 Modèle fabricant ………………….…..………...………………
 Année …………….…N° de série : ……..………………………
 Jeu de barre ……………………………………………………..
 Boite à câble …………………………………………………….
 Etat : ……………………………………………………………

3. Cellule de comptage :
 Marque ………………………...………..………………………
 Modèle fabricant ………………….………..…...………………
 Année …………….…N° de série : ……..………………………
 Jeu de barre ……………………………………………………..
 rapport du TC ……………………………..……………….…….
 calibreur du TP :…………………………………………………
 Etat : …………………………………………………………….

4. Cellule de protection générale :

 Marque ………………………...………..………………………
 Modèle fabricant ………………….………..…...………………
 Année …………….…N° de série : ……..………………………
 Jeu de barre ……………………………………………………..
 calibre du disjoncteur ……………………………..…………….
 Etat : …………………………………………………………….

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
16
d’é puration de la ré gion Grand Tunis / CCTP
 5. Cellule de protection du transformateur N°1 :

 Marque ………………………...………..………………………
 Modèle fabricant ………………….………..…...………………
 Année …………….…N° de série : ……..………………………
 Jeu de barre ……………………………………………………..
 calibre du disjoncteur ou fusible ………………………………..
 Etat : …………………………………………………………….
6. Cellule de protection du transformateur N°2 :

 Marque ………………………...………..………………………
 Modèle fabricant ………………….………..…...………………
 Année …………….…N° de série : ……..………………………
 Jeu de barre ……………………………………………………..
 calibre du disjoncteur ou fusible ………………………………..
 Etat : …………………………………………………………….

7. Cellule de protection du transformateur N°3 :

 Marque ………………………...………..………………………
 Modèle fabricant ………………….………..…...………………
 Année …………….…N° de série : ……..………………………
 Jeu de barre ……………………………………………………..
 calibre du disjoncteur ou fusible ………………………………..
 Etat : …………………………………………………………….

8. Transformateur N°1:

 Marque ………………………...………..………………………
 Type ………………….…………..……………...………………
 Année …………….…N° de série : ……..………………………
 MT/masse :…………MΩ/…………KV………………….…….
 BT/masse :……….. MΩ/….………KV…………………..……..
 MT/BT :……………MΩ/…………KV………….………………
 Etat générale : ……………………………………………………
 Niveau d’huile …………………………………………………….
 Rajout d’huile……………………………………………………(l)
 Résultat analyse d’huile :………………………………………………………………..
 …………………………………………………………………………………………...

9. Transformateur N°2:

 Marque ………………………...………..………………………
 Type ………………….…………..……………...………………
 Année …………….…N° de série : ……..………………………
 MT/masse :…………MΩ/…………KV………………….…….
 BT/masse :……….. MΩ/….………KV…………………..……..
 MT/BT :……………MΩ/…………KV………….………………
 Etat générale : ……………………………………………………
 Niveau d’huile …………………………………………………….
 Rajout d’huile……………………………………………………(l)
 Résultat analyse d’huile :………………………………………………………………..

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
17
d’é puration de la ré gion Grand Tunis / CCTP
  …………………………………………………………………………………………...
10. Transformateur N°3

 Marque ………………………...………..………………………
 Type ………………….…………..……………...………………
 Année …………….…N° de série : ……..………………………
 MT/masse :…………MΩ/…………KV………………….…….
 BT/masse :……….. MΩ/….………KV…………………..……..
 MT/BT :……………MΩ/…………KV………….………………
 Etat générale : ……………………………………………………
 Niveau d’huile …………………………………………………….
 Rajout d’huile……………………………………………………(l)
 Résultat analyse d’huile :………………………………………………………………..
 …………………………………………………………………………………………...

II. PRISE DE TERRE

 Prise de terre des masses métallique (valeur) ……………………Ω

 Prise de terre du neutre transfo (valeur) …………………………Ω
 Rajout coke……………………………………………………(Kg)

III. ACCESSOIRES DE SECURITE

 Extincteur CO2 ………………………………………………………

 Perche ramasse corps ………………………………………………..
 Perche de manœuvre ……………………………………………..…
 Paire de gants ………………………………………………………..
 Fusible de rechange …………………………………………………

IV. ECLAIRAGE DU POSTE

 Eclairage normal……………………………………………………..
 Eclairage de secours …………………………………………………

V. TGBT
 Marque du disjoncteur principal :……………………………………
 Type du disjoncteur :…………………………………..……….…….
 Calibre du disjoncteur :……………………………………………….
 Etat du disjoncteur :…………………………………………………..

VI. GROUPE ELECTROGENE

 Marque :……………..…………………………………………………………
 Type :………………………………………………………………………….
 Puissance :……………………………………………………………………KVA
 Etat :…………………………………………………………………………..
 état de batterie :…………….…………………………………………………
 Etat d’huile :………………………………………………………………….

OBSERVATIONS GENERALES :

…………………………………………………………………………………………
…………………………………………………………………………………………
…………………………………………………………………………………………
…………………………………………………………………………………………
DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
18
d’é puration de la ré gion Grand Tunis / CCTP
…………………………………………………………………………………………
…………………………………………………………………………………………
…………………………………………………………………………………………

ENTREPRISE ONAS
NOM & PRENOM SIGNATURE &
CACHET NOM & PRENOM

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
19
d’é puration de la ré gion Grand Tunis / CCTP
 ANNEXE 4

TUNIS, LE………………

RAPPORT DES TRAVAUX DE REPARATION

DES POSTES MT/BT ONAS

Station :……………………………………
Puissance :…………………………………
Type de poste :…………………………….
Tension de service : ……………………….

Travaux de réparation demandés :………………………………………………….……...………….

………………………………………………………………………………………………………….

Date de la demande de la réparation : …………………………………………

Date du commencement des travaux : …………………………………………
Nombre des jours de réparation : ……………………………………………….

OBSERVATIONS GENERALES :

………………………………………………………………………………………………………….
………………………………………………………………………………………………………….
………………………………………………………………………………………………………….
………………………………………………………………………………………………………….

ONAS
ENTREPRISE
NOM & PRENOM SIGNATURE & NOM & PRENOM
CACHET

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
20
d’é puration de la ré gion Grand Tunis / CCTP
 ANNEXE 5
TUNIS, LE………………

RAPPORT DES TRAVAUX DE REPARATION

DES TGBT

Station :……………………………………

Travaux de réparation demandés :………………………………………………….……...………….

………………………………………………………………………………………………………….

Date de la demande de la réparation : …………………………………………

Date du commencement des travaux : …………………………………………
Nombre des jours de réparation : ……………………………………………….

OBSERVATIONS GENERALES :

………………………………………………………………………………………………………….
………………………………………………………………………………………………………….
………………………………………………………………………………………………………….
………………………………………………………………………………………………………….

ONAS
ENTREPRISE
NOM & PRENOM SIGNATURE & NOM & PRENOM
CACHET

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
21
d’é puration de la ré gion Grand Tunis / CCTP
 ANNEXE 6
TUNIS, LE………………

RAPPORT DES TRAVAUX DE REPARATION

DES GROUPES ELECTROGENES

Station :……………………………………
Puissance :…………………………………
Marque et type :…………………………….

Travaux de réparation demandés :………………………………………………….……...………….

………………………………………………………………………………………………………….

Date de la demande de la réparation : …………………………………………

Date du commencement des travaux : …………………………………………
Nombre des jours de réparation : ……………………………………………….

OBSERVATIONS GENERALES :

………………………………………………………………………………………………………….
………………………………………………………………………………………………………….
………………………………………………………………………………………………………….
………………………………………………………………………………………………………….

ONAS
ENTREPRISE
NOM & PRENOM SIGNATURE & NOM & PRENOM
CACHET

DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
22
d’é puration de la ré gion Grand Tunis / CCTP
DAO : Travaux d’entretien des pos tes MT/BT des s tations de po mpages et d’épurations de la région Grand Tunis
DAO : Entretien et ré paration des postes de transformation MT/BT et des groupes é lectrogè nes des stations de pompage et
23
d’é puration de la ré gion Grand Tunis / CCTP
