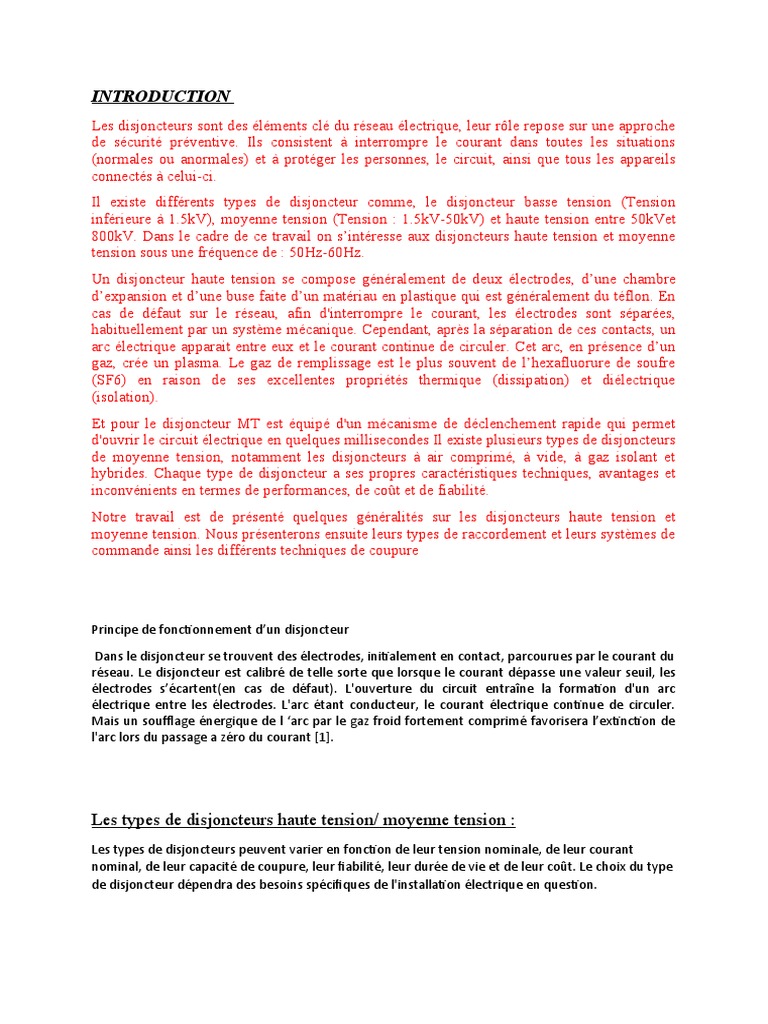

INTRODUCTION

Les disjoncteurs sont des éléments clé du réseau électrique, leur rôle repose sur une approche
de sécurité préventive. Ils consistent à interrompre le courant dans toutes les situations
(normales ou anormales) et à protéger les personnes, le circuit, ainsi que tous les appareils
connectés à celui-ci.
Il existe différents types de disjoncteur comme, le disjoncteur basse tension (Tension
inférieure à 1.5kV), moyenne tension (Tension : 1.5kV-50kV) et haute tension entre 50kVet
800kV. Dans le cadre de ce travail on s’intéresse aux disjoncteurs haute tension et moyenne
tension sous une fréquence de : 50Hz-60Hz.
Un disjoncteur haute tension se compose généralement de deux électrodes, d’une chambre
d’expansion et d’une buse faite d’un matériau en plastique qui est généralement du téflon. En
cas de défaut sur le réseau, afin d'interrompre le courant, les électrodes sont séparées,
habituellement par un système mécanique. Cependant, après la séparation de ces contacts, un
arc électrique apparait entre eux et le courant continue de circuler. Cet arc, en présence d’un
gaz, crée un plasma. Le gaz de remplissage est le plus souvent de l’hexafluorure de soufre
(SF6) en raison de ses excellentes propriétés thermique (dissipation) et diélectrique
(isolation).
Et pour le disjoncteur MT est équipé d'un mécanisme de déclenchement rapide qui permet
d'ouvrir le circuit électrique en quelques millisecondes Il existe plusieurs types de disjoncteurs
de moyenne tension, notamment les disjoncteurs à air comprimé, à vide, à gaz isolant et
hybrides. Chaque type de disjoncteur a ses propres caractéristiques techniques, avantages et
inconvénients en termes de performances, de coût et de fiabilité.
Notre travail est de présenté quelques généralités sur les disjoncteurs haute tension et
moyenne tension. Nous présenterons ensuite leurs types de raccordement et leurs systèmes de
commande ainsi les différents techniques de coupure

Principe de fonctionnement d’un disjoncteur

Dans le disjoncteur se trouvent des électrodes, initialement en contact, parcourues par le courant du
réseau. Le disjoncteur est calibré de telle sorte que lorsque le courant dépasse une valeur seuil, les
électrodes s’écartent(en cas de défaut). L'ouverture du circuit entraîne la formation d'un arc
électrique entre les électrodes. L'arc étant conducteur, le courant électrique continue de circuler.
Mais un soufflage énergique de l ‘arc par le gaz froid fortement comprimé favorisera l’extinction de
l'arc lors du passage a zéro du courant [1].

Les types de disjoncteurs haute tension/ moyenne tension :

Les types de disjoncteurs peuvent varier en fonction de leur tension nominale, de leur courant
nominal, de leur capacité de coupure, leur fiabilité, leur durée de vie et de leur coût. Le choix du type
de disjoncteur dépendra des besoins spécifiques de l'installation électrique en question.
En MT (Moyenne Tension, de 1 kV à 36 kV), les disjoncteurs les plus couramment utilisés sont des
disjoncteurs à air comprimé (DAC) ou des disjoncteurs à vide
1. Disjoncteur à air comprimé :
Ce type de disjoncteur utilise de l'air comprimé pour éteindre l'arc
électrique généré lors de la coupure du courant.
Le gaz contenu dans les disjoncteurs à air comprimé est maintenu
sous haute pression (20 à 35 bars) à l’aide d’un compresseur. Cette
haute pression permet d’assurer la tenue diélectrique et de
provoquer le soufflage de l’arc pour la coupure.
Sauf que ces types de disjoncteurs nécessitent un entretien
périodique, en particulier de leurs compresseurs

Disjoncteur à air comprimé

2. Disjoncteur à huile :
Ce type de disjoncteur utilise de l'huile pour éteindre l'arc électrique.
Ce type de circuit briseur qui utilisait de l’huile comme
moyen diélectrique ou isolant pour l’extinction des arcs.
Dans le disjoncteur d'huile, les contacts du disjoncteur sont
conçus pour se séparer dans une huile isolante. Lorsque le
défaut survient dans le système, les contacts du disjoncteur
sont ouverts sous l'huile isolante, un arc se développe entre
eux et la chaleur de l'arc s'évapore dans l'huile environnante.
Le disjoncteur huile est divisé en deux catégories
Disjoncteur d'huile en vrac
Disjoncteur à faible niveau d'huile

Brevet de disjoncteur à eau et huile, déposé en 1923

En HT (Haute Tension, supérieure à 36 kV), les disjoncteurs les plus couramment utilisés sont
des disjoncteurs à gaz, tels que des disjoncteurs à SF6 (hexafluorure de soufre) ou à vide.

3. Disjoncteur à SF6 :
Ce type de disjoncteur utilise du gaz SF6 (hexafluorure de soufre) pour éteindre l'arc
électrique. brevetée aux États-Unis par Franklin Cooper de General Electric en 1938

Disjoncteur hybride : Ce type de disjoncteur combine les technologies à air comprimé et à vide pour
offrir une performance améliorée. Il est souvent utilisé pour les installations de haute tension.

Disjoncteur à vide : Ce type de disjoncteur utilise un vide partiel pour éteindre l'arc électrique. Il est
souvent utilisé pour les installations de haute tension.

En ce qui concerne l'isolation en HT, elle est généralement réalisée avec des isolateurs en porcelaine
ou en verre. Les isolateurs en verre sont plus récents et offrent une meilleure résistance à la pollution
et à la foudre que les isolateurs en porcelaine.

En ce qui concerne l'isolation en MT, elle est généralement réalisée avec des isolateurs en porcelaine
ou en polymère. Les isolateurs en porcelaine sont les plus anciens et les plus courants, tandis que les
isolateurs en polymère sont plus récents et offrent une meilleure résistance aux intempéries et à la
pollution.
