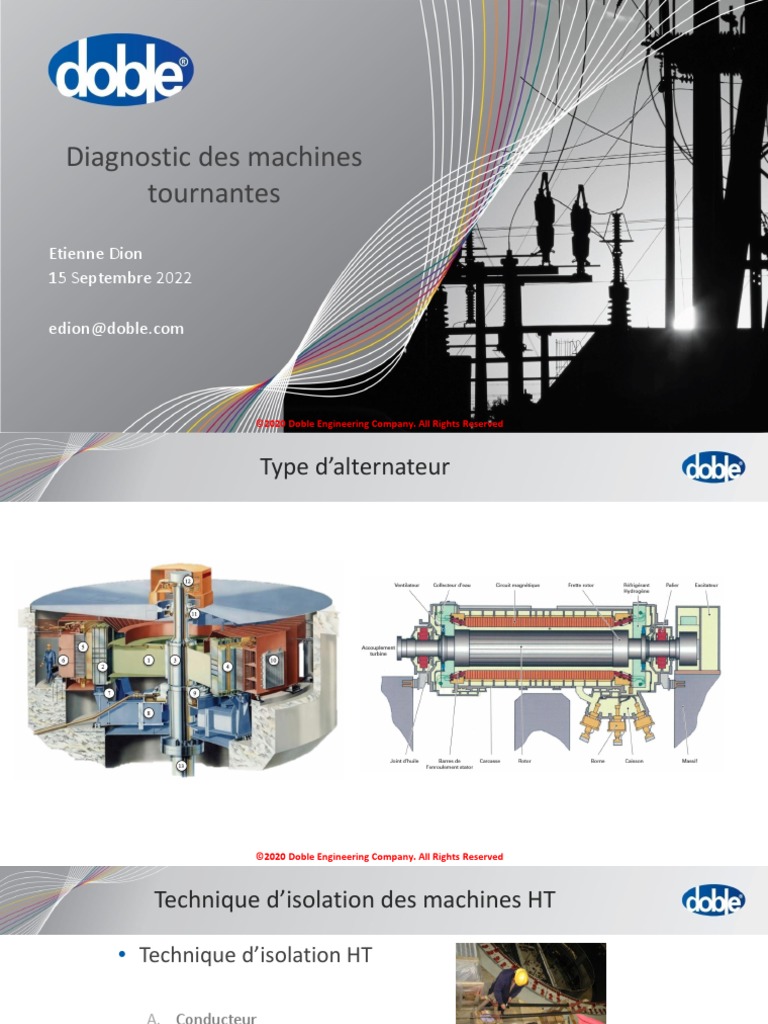

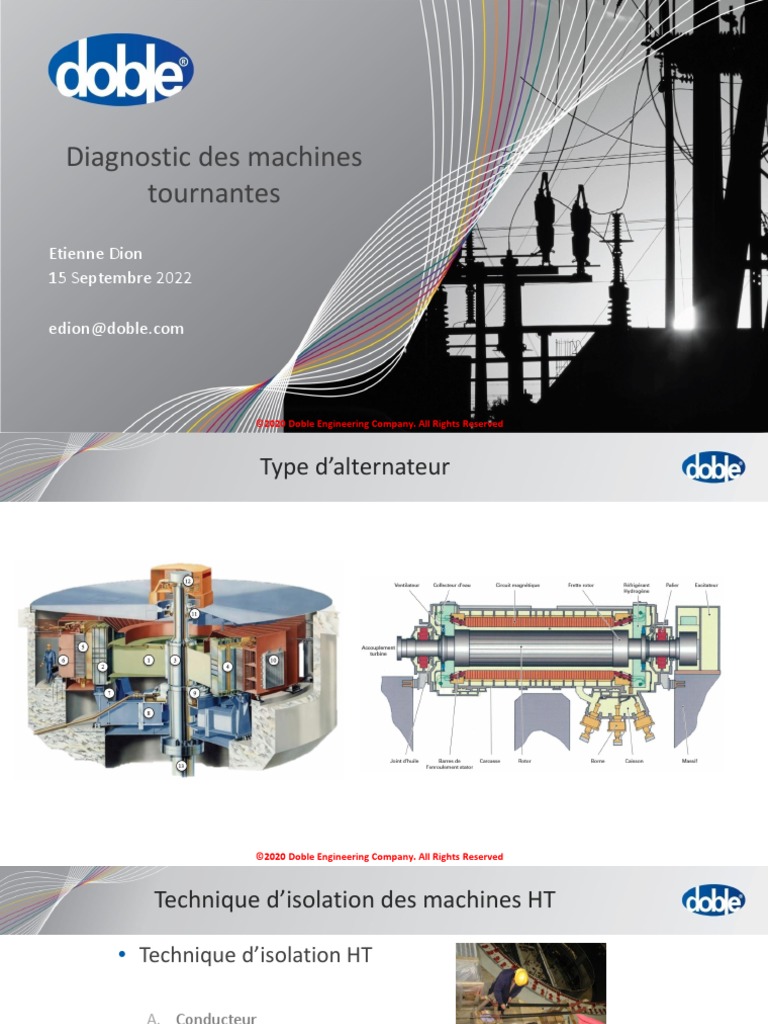

tournantes
Etienne Dion
15 Septembre 2022
edion@doble.com
• Technique d’isolation HT
A. Conducteur
B. Isolant éléments conducteur
C. Consolidation des empilements de fils
D. Rubans RR mica
E. Rubans de finition ou d’étanchéité
F. Vernis de protection
G. Matériaux de renfort
H. Isolation principale:
Rubans mica VPI (D) + résine (H)
I. Cale d’encoches
• Stress électrique
• Surtension, design, contamination
• Stress Thermique
• Surchauffe, délamination des couches d’isolant
• Stress mécanique
• Vibration, équilibrage, à-coups, couplage Décharge d’encoche
Cyclage thermique Décharge type corona Contamination Décharge partielle sortie de fer
©2020 Doble Engineering Company. All Rights Reserved
Diagnostic des machines tournantes
• Inspection visuelle
• État de propreté général de la machine
• Serrage du circuit magnétique
• Présence de corrosion, de friction
• Déplacement de bobinage
• Déplacement du calage d’encoche
• Déplacement du calage (fret, développante)
• Qualité du ruban sur les développantes
• Présence de traces de ionisation (DP)
• Présence de trace de gonflements de l’isolation
• Trace de carbonisations (DP, arc)
• Trace de surchauffe du circuit magnétique
©2020 Doble Engineering Company. All Rights Reserved
Mesure de la résistance d’isolement
• Capacité
Surface conductrice
S
C 0. r . diélectrique
d
1
0
36 .109
r Permittivité du diélectrique
𝑈
𝑅=
𝐼𝑟
Constante temps
interprétation IR(t) à 1’ IR(t) à 10’ DAR IP
(R x C)
Excellent - - ≥ 1.6 ≥4 ≥ 2000
Bon ≥ 100MΩ ≥ 10 Un (kV, MΩ) 1.4 < DAR ≤ 1.6 2 < IP ≤ 4 800 < RC ≤ 2000
Douteux - - 1.25 < DAR ≤ 1.4 1 < IP ≤ 2 100 < RC ≤ 800
Dangereux < 100MΩ < 10 Un (kV, MΩ) < 1.25 <1 < 100
• Principe de mesure
IC = courant capacitif
IG = courant résistif
𝑖𝑟 𝑖𝑟
𝐷𝐹 = tan 𝛿 = 𝑃𝐹 = sin 𝛿 =
𝑖𝑐 𝑖𝑡
• Références Normatives
• IEC 60894 / IEC 60034-27-3 / IEEE286
• Mesure de tanδ pour des machines ayant une tension
d’alimentation Un ≥ 5kV ac.
• Mesure de l’angle de perte (tanδ) entre l’isolation principale des
conducteurs et la protection par effluve.
• Application d’échelon de tension de forme sinusoïdale à 50Hz par
pas de 0,2Un de 0,2Un à 1 Un.
• La tension doit augmenter de façon continue.
• Calcul de la variation de tanδ pour chaque intervalle de tension
• Tracé de la courbe de tanδ en fonction des pas de tension.
©2020 Doble Engineering Company. All Rights Reserved
Power Factor (PF) & Dissipation factor (tanδ)
• Standards references:
• IEC 60894 / IEC 60034-27-3 / IEEE286
• Limites :
Diélectrique
Vacuole
Arborescence électrique
Effet optique
Optique
HV
(Flash, lumière) Acoustique
Pression, Onde
Mécanique Opto-acoustique
(Sonore)
Effets de la décharge
Perte diélectrique
Ondes Electrique IEC 60270
hautes fréquences
HF/VHF/UHF
Chaleur
Tous les principes de détections sont basés sur la conversion de l’énergie lors de la décharge
Sans DP
Tension apparition
Tension d‘extinction
Avec DP
Arc électrique
Caractéristique
de la tension Large
vacuole
(arc électrique)
Petite vacuole
Corona
Classification des DP
Mesure PRPD
RPDP Pattern
Matrice ϕ Q n
©2020 Doble Engineering Company. All Rights Reserved
Mesure des décharges partielles
Splitter box
Source Haute Tension Capacité de couplage
Calibrateur
Système d’acquisition de DP
©2020 Doble Engineering Company. All Rights Reserved
Mesure des décharges partielles (OFF-line)
Tension d’essai
©2020 Doble Engineering Company. All Rights Reserved
Mesure des décharges partielles, analyse
A: Imperfection du semi-conducteur
G
B: Délamination de l’isolation principale du bobinage
• Vacuoles
• Décharges d’encoche
LAN
• Objectif:
• Détection de la dégradation de l’isolation des pôles
R60s
Absorption
R30s
17.5
12.5
7.5
P1 P2 P3 P4 P5 P6 P7 P8 P9 P10
Numéro de pôle
©2020 Doble Engineering Company. All Rights Reserved
Mesure de la résistance d’interconnexion des pôles
Résistance μΩ
25.00
20.00
15.00
10.00
0 2 4 6 8 10 12
Numéro de pôle
Pôle A Pôle B
Pôle B
Pôle A
• Rotor
• Inspection visuelle, endoscopie
• Résistance isolement
• Recherche et localisation des défauts d’isolement
• Tension équirépartition + Imag
• Impédance et résistance des pôles
• Résistance d’interconnexion des pôles
• Test RSO (repetitive surge oscillograph)
• Analyse des capteurs de flux
• Mesure SFRA
