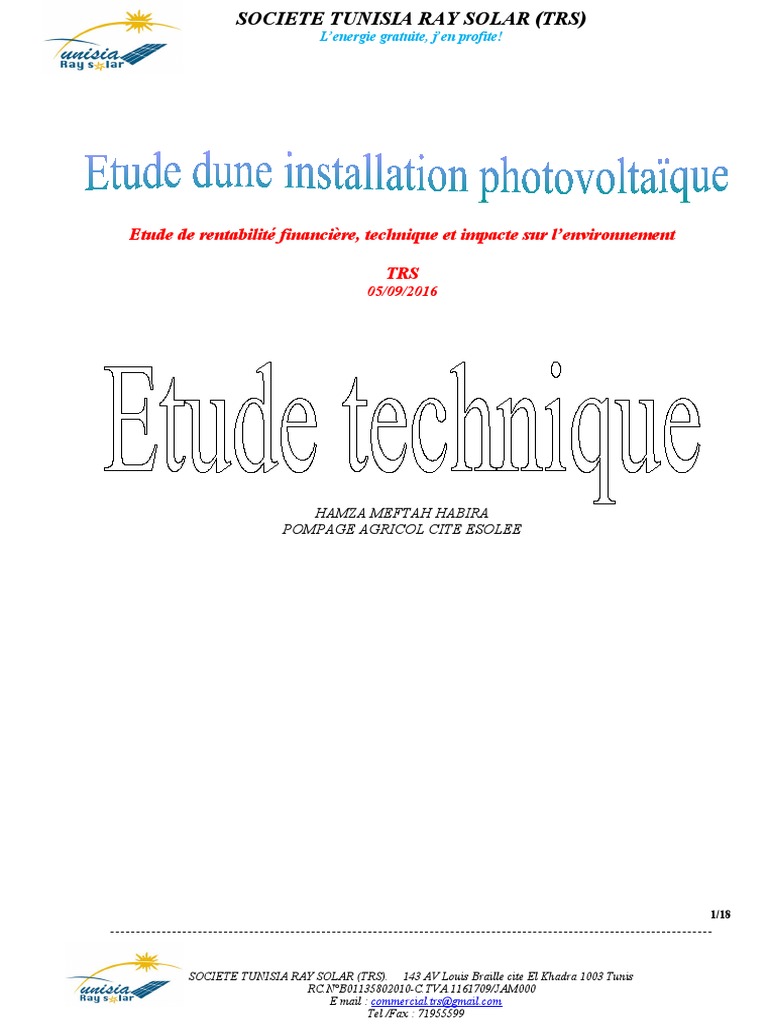

SOCIETE TUNISIA RAY SOLAR (TRS)

L’energie gratuite, j’en profite!

Etude de rentabilité financière, technique et impacte sur l’environnement

TRS
05/09/2016

HAMZA MEFTAH HABIRA

POMPAGE AGRICOL CITE ESOLEE

1/18
---------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
 SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!

CONTENU

 Composantes du système

 Schéma électrique du système

 Modules et fiche technique

 Onduleur et fiche technique

 Coffret de protection DC

 Coffret de protection AC

Objet:

Ce rapport présente l’étude technique relative à une installation photovoltaïque raccordée réseau
de (6 kWc) de puissance.
 L’energie gratuite, j’en profite!
Made in Germany

Etude de l’installation:

On propose comme solution un générateur photovoltaïque composé de 24 modules de 250 Wc

chacun branchés en 2chaines parallèles. L’ensemble des modules est associé à 1onduleurs, LT2k afin
de fournir une tension alternative.
Le générateur comporte aussi 2 coffrets de protection (1 coffrets de protection DC &1coffret
de protection AC), afin de garantir la protection électrique du côté générateur photovoltaïque d’une part
et du côté réseau de l’autre part selon les normes des installations photovoltaïques et selon le cahier de
charges de la l’ANME pour les connections réseau.
L’ensemble du système décrit ci-dessus est représenté par un schéma électrique qui montre la

disposition des différentes composantes du système ainsi que les différents raccordements.

Schéma électrique:

3/18
-------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!
 L’energie gratuite, j’en profite!
Made in Germany

Qualité et durabilité - Garantie 11 ans Fiche technique des modules:

5/18
-------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
 SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!



Fiche technique pompe immergée

 L’energie gratuite, j’en profite!
Made in Germany

Pompe solaire immergée

Les pompes centrifuges PS sont des produits de haute qualité conçus pour l’alimentation en eau potable à
plus fort débit, les abreuvoirs, la régulation des nappes d’étang et les systèmes d’irrigation. Les pompes
centrifuges PS fournissent de grandes quantités d’eau de façon économique, sans pollution et n’importe
où.
Les pompes centrifuges à alimentation C.C. de la gamme PS ont été conçues spécialement pour pomper
efficacement de grandes quantités d’eau grâce à l’énergie solaire. Ces pompes à haut rendement peuvent
atteindre un débit de79 m3/heure.
Chaque système est composé d’une pompe, d’un moteur de pompe et d’un contrôleur. Ce concept modu-
laire garde tous les composants
électroniques au-dessus du niveau du sol, pour un entretien simple, un accès simplifié et un faible coût
d’exploitation.

Avantages
 ƒƒLongue durée de vie et efficacité éprouvée
 Conçu pour une utilisation à distance et dans des conditions difficiles

7/18
-------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
 SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!

 Conception modulaire intelligente pour un entretien et des réparations simples et peu coûteux
 Moteurs remplis d’eau pour une grande fiabilité et éviter les entrées d’huile
 Installation rapide et facile
 Philosophie de pièces de rechange peu coûteuses
 Retour sur investissement très intéressant par rapport aux pompes à moteur diesel, réduisant les coûts
de production ainsi que l’empreinte carbone
 Vaste gamme de pompes pour répondre précisément à chaque application et optimiser l’efficacité
Caractéristiques
 Matériaux haute qualité non corrodables
 Composants en acier inoxydable moulé
 Photovoltaïque direct avec options de connexion au courant alternatif
 Technologie MPPT pour optimiser la consommation d’énergie des panneaux PV
 Moteurs CC sans balais ECDRIVE, conçus pour une utilisation solaire avec plus de 90 % d’efficacité
 Enregistreur en option

PROTECTION
 L’energie gratuite, j’en profite!
Made in Germany

La protection de l’installation est assurée par deux coffrets de protection:

 Un coffret DC constitué principalement d’un parafoudre DC et d’un interrupteur sectionneur.
 Un coffret AC constitué principalement d’un parafoudre AC et d’un disjoncteur différentiel.

COFFRET SECTIONNEUR DC 500V 32A

Coffret avec sectionneur 500 V d.c. 26A pour applications pho-

tovoltaïques
Plug N Play, Connectiques MC4 sur le bas pour connecter faci-
lement votre ligne de panneaux

COFFRET DE PROTECTION AC TRIPHASÉ

9/18
-------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
 SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!

ABB PVI 5000 / PVI 6000-TL-OUTD

Conçu pour des installations PV résidentielles et commerciales de petite taille, cet onduleur occupe un créneau spécifique dans la
ligne de produits Aurora : celui des installations qui produisent entre 5 kW et 25 kW.
Cet onduleur possède tous les avantages typiques, y compris la section à double entrée pour traiter deux chaînes avec
des dispositifs MPPT indépendants, un algorithme MPPT précis et à haute vitesse pour la surveillance en temps réel de
la puissance et de l'accumulation d'énergie, ainsi qu'un fonctionnement sans transformateur, ce qui assure des
rendements élevés (jusqu'à 97 %). La large plage de tension d'entrée rend cet onduleur approprié pour des installations
de basse puissance avec des chaînes aux dimensions réduites. Cet onduleur externe est complètement hermétique et
est capable de résister même aux conditions ambiantes les plus extrêmes.

Contrôleur ABB pour pompage

 L’energie gratuite, j’en profite!
Made in Germany

11/18
-------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
 SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!

Calcul du cout en fonction des primes. Soit :36 200.000DT

Désignation Qté PU HT TVA Total HT Total TTC

Modules photovoltaïques de 250wc 24 650.000 00 15 600.000 15600.000DT
Onduleur ABB 6k 1 6800.000 00 6 800.000 6800.000DT
Pompe solaire 3CV 1 4800.000 864.000 3 936.000 4800.000DT
Boite AC 26A 1 459.000 101.000 459.000 560.000DT
Boite DC 26A 1 394.000 86.000 394.000 480.000DT
Boite De commande de station 1 296.000 64.000 296.000 360.000DT
Câble solaire 6mm 200 3 690 162.000 738.000 900.000DT
Câble pompe 3*4 souple 100 4.590 101.000 459.000 560.000DT
Câble sonde flotteur a sec 100 1.518 27.324 151.800 160.000DT
Kit mise à la terre 1 229.000 51.000 229.000 280.000DT
Kit chassé (support métallique) 1 2624.000 576.000 2624.000 3200.000DT
Fourniture consommable 1 82.000 18.000 82.000 100.000DT
Frais d’installation 1 1968.000 432.000 1968.000 2400.000DT
Totale 2464.000 33 736.000 36.200.000

I. Schéma d’investissement
 L’energie gratuite, j’en profite!
Made in Germany

Coût H.T. 33736.000DT

Subvention ANME 13494.000DT
Cout Total TTC 36200.000DT
Apport Client : 7200.000DT
Reste a payé 15506.000DT

Tableau de crédit

An /mois 15.506.000DT 36moi

Cout a payé par mois 431000DT

NB : Le schéma de financement proposé à faveur de notre client, concernant le crédit ou près des
organismes financières comme le BNA ou autre dans laquelle ce régime de crédit agricole (voir exemple :
crédit agricole BNA).
Exemple : Au prix

L’APIA accorde une subvention de 25% de tout le projet qui sera versé au client au titre d’encouragement
dans laquelle le montant de cette subvention est déduit du coût totale d’investissement, voir possibilité de
se bénéficier directement ou indirectement par un écrite de session de cette prime dans le cas où elle sera
déduite du montant totale, le client s’engage à céder cette subvention à la société.
Nb : concernant les avantages de subvention an attribue pour les puid certifié par les fiche technique
CRDA

Rentabilité de financement de votre projet

Vous devez payer 2820..000 par ans en utilisons l’énergie steg bénéficié de la même quantité
d’énergie (électricité) photovoltaïque solaire pendant 25ans par contre notre solutionne coute
que 23500.000 avec une duré de vie qui attend 25 ans et un rendement supérieure à90% .ainsi
le prime et subvention APIA qui est 25% de cout de votre projet et la valeur de rentabilité de
votre installation.
Ce qui prouve la rentabilité de votre projet ainsi ce que vous payer comme énergie classique
toute les jours qui est un mentant de 2820.000 pars ans est 28200..000 sur les 10 ans
Par contre notre solution qui coute que 23.500.000.pour un pompage économique jour et nuit
durai de vie de votre installation et de 25 ans d’exploitation et l’amortissement de votre projet
sera amortie sur 5 ans ci on compte les subvention APIA

13/18
-------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
 SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!

--

Propriétés Ecologiques de l’installation Photovoltaïque

La production d’électricité d’un panneau photovoltaïque ne dégage plus de gaz
toxiques tel que le CO2 et généralement n’occasionne pas de pollution
particulière
L’impact écologique de fonctionnement du photovoltaïque est donc nul
Seul le stade de fabrication des différents composant de l’installation présente
un effet polluant sur l’environnement en dégageant des gaz à effet de serre et
des produit inorganiques tel que NH3 et HNO3;
Un panneau solaire rejette environ 34g CO2-éq pour 1 kWh produit (au cours
de fabrication).

Pour notre installation, la quantité de CO2 dégagé par an est notée dans le
tableau suivant :
Quantité d'énergie à produire par an (kWh) 71 148
Dégagement de CO2par unité d'énergie par an (g/kWh) 34
Quantité totale dégagé par l'installation par an (g) 1819032

Pour l’électricité produite par la STEG (pour la même quantité

d’énergie) :
Quantité d'énergie à produire par an (kWh) 71 148
 L’energie gratuite, j’en profite!
Made in Germany

Dégagement de CO2par unité d'énergie par an (g/kWh) 300

Quantité totale dégagé par l'installation par an (g) 21344400

Le Calcule a montré que la que la quantité dégagé de CO 2 par la STEG pour

satisfaire le besoin demandé est presque 9 fois plus importante que celle
produite lors de fabrication des différents composants de notre installation
L’utilisation de la photovoltaïque pour satisfaire ce besoin en électricité nous
permet d’éviter la pollution de l’environnement par 25,525 Tonne de CO2
Les effets restes faible devant les quantités rejeté lors de la production
d’électricité, nucléaire valeur européenne de dégagement de CO2 : 480
g/kWh) et en utilisant les gaz naturels (tel que les cas du STEG
(300g/kWh))
Ceci a permet de considérer la photovoltaïque comme étant une
énergie verte

Afin de protéger nos enfants de la pollution de l’environnement et ses

conséquences (maladies…), toute personne sur notre globe terrestre doit avoir
un aspect de responsabilité envers ce problème
Les énergies renouvelables et surtout la photovoltaïque nous permet à la
fois de minimiser les différent types de pollution (air, mer…) et de gagner de
l’argent
Notre société vous garantis une étude précise et détaillée sur les systèmes
assurant la production de tous vos besoins en électricité
Quelque exemple réalisée

15/18
-------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!
 L’energie gratuite, j’en profite!
Made in Germany

NB :

17/18
-------------------------------------------------------------------------------------------------------------------

SOCIETE TUNISIA RAY SOLAR (TRS). 143 AV Louis Braille cite El Khadra 1003 Tunis
RC.N°B01135802010-C.TVA.1161709/JAM000
E mail : commercial.trs@gmail.com
Tel /Fax : 71955599
 SOCIETE TUNISIA RAY SOLAR (TRS).
L’energie gratuite, j’en profite!

1. Le schéma de financement proposé à faveur de notre client, concer-

nant le crédit près des organismes financières comme le BNA ou
autre dans laquelle ce régime de crédit agricole (voir exemple : cré-
dit agricole BNA).
Exemple : Au prix de la BNA

2. L’APIA accorde une subvention de 25% de tout le projet qui sera

versé au client au titre d’encouragement dans laquelle le montant de
cette subvention est déduit du coût totale d’investissement, voir pos-
sibilité de se bénéficier directement ou indirectement par un écrite
de session de cette prime dans le cas où elle sera déduite du montant
totale, le client s’engage à céder cette subvention à la société.
