Module : Résistance des matériaux

Année Universitaire 2022-2023

TD

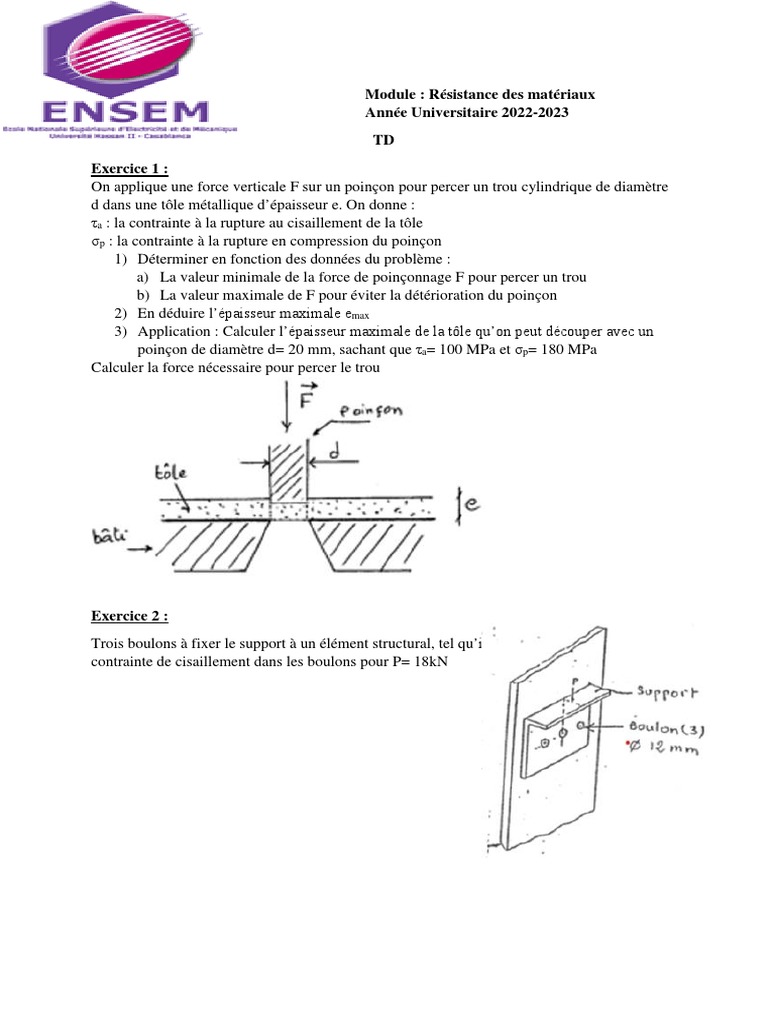

Exercice 1 :
On applique une force verticale F sur un poinçon pour percer un trou cylindrique de diamètre
d dans une tôle métallique d’épaisseur e. On donne :
τa : la contrainte à la rupture au cisaillement de la tôle
σp : la contrainte à la rupture en compression du poinçon
1) Déterminer en fonction des données du problème :
a) La valeur minimale de la force de poinçonnage F pour percer un trou
b) La valeur maximale de F pour éviter la détérioration du poinçon
2) En déduire l’épaisseur maximale emax
3) Application : Calculer l’épaisseur maximale de la tôle qu’on peut découper avec un
poinçon de diamètre d= 20 mm, sachant que τa= 100 MPa et σp= 180 MPa
Calculer la force nécessaire pour percer le trou

Exercice 2 :
Trois boulons à fixer le support à un élément structural, tel qu’illustré à la figure. Calculer la
contrainte de cisaillement dans les boulons pour P= 18kN
Exercice 3 :
Le barreau rigide BC est soutenu par trois câbles d’acier de même section. Avant
l’application de la charge P, il est horizontal. Pour P=64 kN, calculer la section et les
allongements des câbles, sachant que la contrainte normale permise de l’acier est de 120 MPa
et E= 200 GPa.

Exercice 4 :
Tracer les diagrammes de T et de M pour la poutre suivante en indiquant les valeurs
importantes

Exercice 5 ::
Tracer les diagrammes de T et de M de la poutre suivante en indiquant les valeurs
importantes.
Exercice 6 :

Exercice 7 :

Exercice 8 :
Soit un système composé de deux arbres AB et CD reliés ensemble par un disque rigide Q. les
extrémités A et D sont encastrées. Les deux arbres sont en aluminium (Gal= 27 GPa)
a) Calculer la contrainte de cisaillement maximale dans chaque arbre en fonction de M=
F.a
b) Sachant que la contrainte permise en cisaillement de l’aluminium est de 70 MPa,
calculer la valeur maximale de F et l’angle de rotation correspondant du disque Q.
