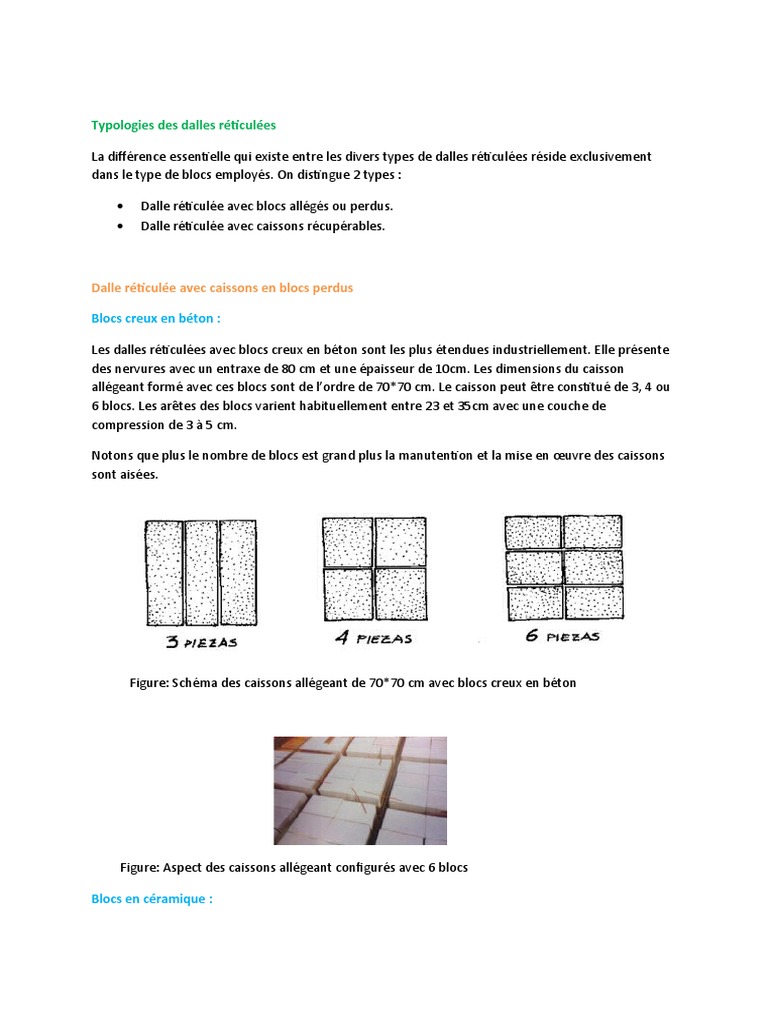

Typologies des dalles réticulées

La différence essentielle qui existe entre les divers types de dalles réticulées réside exclusivement
dans le type de blocs employés. On distingue 2 types :

 Dalle réticulée avec blocs allégés ou perdus.

 Dalle réticulée avec caissons récupérables.

Dalle réticulée avec caissons en blocs perdus

Blocs creux en béton :

Les dalles réticulées avec blocs creux en béton sont les plus étendues industriellement. Elle présente
des nervures avec un entraxe de 80 cm et une épaisseur de 10cm. Les dimensions du caisson
allégeant formé avec ces blocs sont de l’ordre de 70*70 cm. Le caisson peut être constitué de 3, 4 ou
6 blocs. Les arêtes des blocs varient habituellement entre 23 et 35cm avec une couche de
compression de 3 à 5 cm.

Notons que plus le nombre de blocs est grand plus la manutention et la mise en œuvre des caissons
sont aisées.

Figure: Schéma des caissons allégeant de 70*70 cm avec blocs creux en béton

Figure: Aspect des caissons allégeant configurés avec 6 blocs

Blocs en céramique :
L’utilisation des blocs en céramique dans la construction des dalles réticulées présente l’avantage
d’être plus légers que les blocs en béton, mais en contrepartie, leur performance en isolation
acoustique est moindre.

Dalle réticulée avec caissons récupérables

L’usage des caissons récupérables dans la mise en œuvre des dalles réticulées est primordial lorsque
les portées entre appuis dépassent les 7 ou 8 mètres. Cette méthode est la plus connue et employée
internationalement.
Cette classe de dalles réticulées se configure essentiellement avec des caissons e/e de 80 cm. Son
coffrage constitue des moules en plastique tronc-pyramidaux qui sont récupérés pour un usage
ultérieur.
L’épaisseur minimale des nervures a été unifié à 12cm et la différence entre les divers moules
existant dans le marché est négligeable. Tandis que la hauteur est habituellement égale à 25cm,
entrant dans la mise en œuvre des dalles réticulées de 25+5 cm.
Ce type est le plus utilisé dans les garages et les sous sols des logements.

Figure : Coffrage d’un plancher réticulé à l’aide des caissons récupérables

Figure : Caissons récupérables

Les semi-caissons ou semi-moules sont employées en vue d’ajuster la dalle réticulée aux panneaux et
à la base des poutres. Ils sont donc incorporés dans les zones étroites ne pouvant pas supporter la
taille d’un caisson normal.
