Flowchart

( Logigramme )

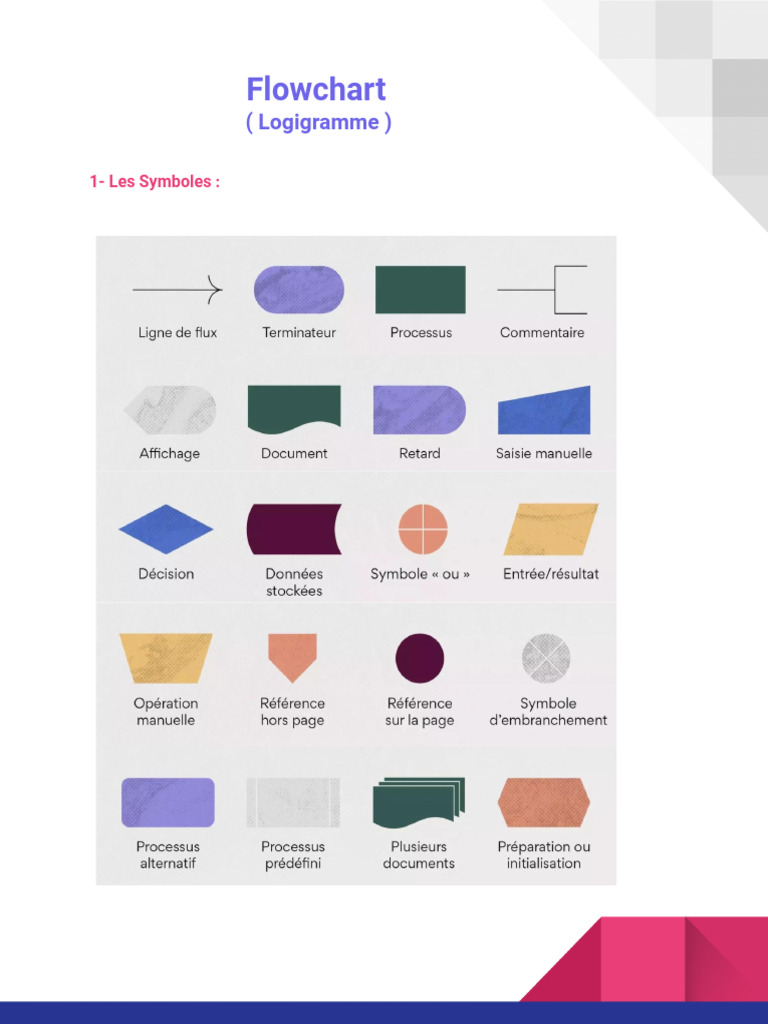

1- Les Symboles :
2- Les significations des Symboles :

- Ligne de flux (flèche) : indique la direction du processus et relie deux blocs l’un à l’autre.
- Terminateur ou « terminator » : représente les points d’entrée et de sortie d’un
organigramme de processus.
- Processus : symbole le plus courant d’un organigramme, il indique une étape du
processus concerné.
- Commentaire ou annotation : pour ajouter des informations supplémentaires au sujet
d’une étape.
- Décision : symbole qui représente une décision que votre équipe ou vous-même devez
prendre pour passer à l’étape suivante du processus. Le plus souvent, il s’agit d’une
décision de type vrai/faux ou d’une question à laquelle vous devez répondre par oui ou
non.
- Données stockées : symbolise un fichier ou une base de données.
- Symbole « ou » : indique que le flux du processus se poursuit sur trois branches ou plus.
- Entrée/sortie : représente le processus d’entrée ou de sortie de données externes.
- Affichage : indique une étape à laquelle des informations pertinentes à propos du
processus sont affichées.
- Document : représente un document.
- Retard : permet de planifier et de représenter toutes les périodes de retard dans le
processus.
- Saisie manuelle : symbole qui représente des données ou informations à saisir à la main
dans un système.
- Opération manuelle : symbolise une opération à effectuer à la main ou un ajustement du
processus.
- Référence hors page : utilisé pour relier deux symboles qui se trouvent sur des pages
différentes.
- Référence sur la page : ce point peut relier deux symboles et remplacer les longues
lignes, pour obtenir un organigramme plus clair.
- Symbole d’embranchement : utilisé pour relier plusieurs branches à un même
processus.
- Processus alternatif : les lignes qui mènent à ce symbole sont généralement en
pointillés. Le symbole lui-même représente une alternative à l’étape normale du
processus, pour laquelle opter si besoin est.
- Processus prédéfini : signale un processus déjà défini ailleurs.
- Plusieurs documents : représente plusieurs documents.
- Préparation ou initialisation : indique une étape de préparation ou d’initialisation dans le
processus.

Drira Mohamed Yacine
