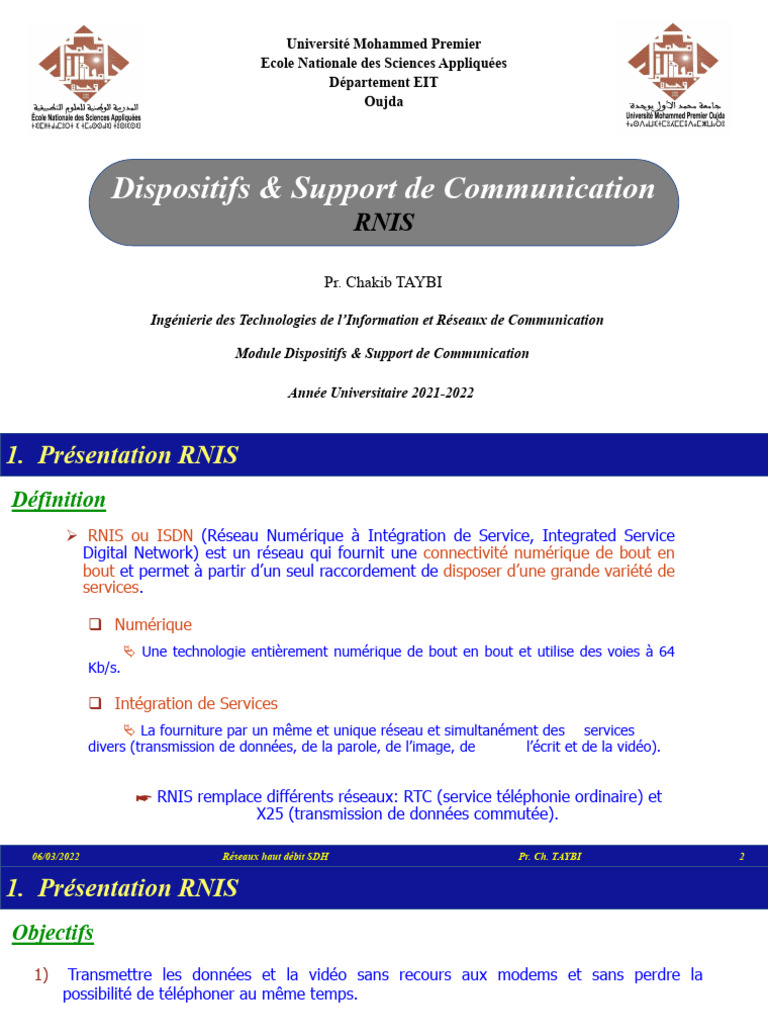

Université Mohammed Premier

Ecole Nationale des Sciences Appliquées

Département EIT
Oujda

Dispositifs & Support de Communication

RNIS

Pr. Chakib TAYBI

Ingénierie des Technologies de l’Information et Réseaux de Communication

Module Dispositifs & Support de Communication

Année Universitaire 2021-2022

1. Présentation RNIS
Définition
Ø RNIS ou ISDN (Réseau Numérique à Intégration de Service, Integrated Service
Digital Network) est un réseau qui fournit une connectivité numérique de bout en
bout et permet à partir d’un seul raccordement de disposer d’une grande variété de
services.

q Numérique
Ä Une technologie entièrement numérique de bout en bout et utilise des voies à 64
Kb/s.

q Intégration de Services
Ä La fourniture par un même et unique réseau et simultanément des services
divers (transmission de données, de la parole, de l’image, de l’écrit et de la vidéo).

☛ RNIS remplace différents réseaux: RTC (service téléphonie ordinaire) et

X25 (transmission de données commutée).

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 2

1. Présentation RNIS
Objectifs
1) Transmettre les données et la vidéo sans recours aux modems et sans perdre la
possibilité de téléphoner au même temps.

Comment pouvoir rendre le réseau multiservice?

Solution : Numérisation du réseau local du RTC (RTC déjà numérisé au niveau des
commutateurs et des jonctions)

2) Gain de l’évolution du réseau de l’analogique vers le numérique:

Ø Numérisation autorise le multiplexage → acheminement de plusieurs communications sur une

seule liaison numérique de bout en bout (ligne physique).

v Dans le cas analogique, autant de lignes qu’il y a de communications simultanées.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 3

1. Présentation RNIS
Caractéristiques essentielles du RNIS
Ø La communication RNIS utilise un chemin physique partagé en plusieurs canaux logiques →
un canal réservé à la signalisation.

Ø On distingue:
q Canaux de transport de phonie ou de données ou canaux B (Bearer channel) établis appel par
appel (circuits commutés),
q Canal D (Data channel) établi en permanence et transporte les informations de signalisation et des
données bas débit en mode paquet.
v Canal D est organisé pour permettre le multiplexage statistique de plusieurs liaisons de données: liaison de
donnée de signalisation et liaisons de données à bas débit.

Ø Solution: La réservation d’un canal à la signalisation UNI, a permis à la signalisation d’être

enrichie et autoriser ainsi de nombreux services nouveaux.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 4

1. Présentation RNIS
Caractéristiques essentielles du RNIS
Ø RNIS: un système de transmission utilisant deux réseaux distincts:
1. Un réseau de transmission (commutation de circuits),
2. Un réseau de signalisation (commutation de paquets).

Ø Un terminal RNIS utilise deux connexions:

1. Une connexion commutée à un canal B pour le
transport d’informations utilisateur (voix,
données et images).

2. Une connexion permanente à un canal D de

signalisation.
Connexion d’un terminal au réseau RNIS
RNIS Þ Terminal occupé est une notion périmée → le
terminal pourra toujours être alerté d’un appel entrant et
recevoir, via le canal D, des données.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 5

2. Canaux Logiques RNIS

Ø RNIS définit trois types de canaux logiques que l'on distingue par leurs fonctions et leurs
débits: B, D et H.

v Canal B: circuit pour transporter les informations utilisateur à un débit de 64 Kb/s.

☛ Fonctionne en mode circuit, synchrone et full duplex.

v Canal D: circuit de transfert des données de signalisation (protocole D) ou des données paquets
pour liaisons de débit inférieur à x Kb/s.
☛ Fonctionne en mode paquet, synchrone et full duplex.

☛ Le débit du canal D selon type d’accès au réseau.

v Canal H: pour débit supérieur à 64 Kb/s (n * 64 Kb/s) (disponible uniquement en accès primaire).
Formé de la concaténation de plusieurs canaux B. H0 à 384 Kb/s (6 B consécutifs), H11 à 1536 Kb/s
® T1 USA et H12 à 1920 Kb/s ® E1 Europe.
☛ Fonctionnement en mode circuits.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 6

2. Canaux Logiques RNIS
Ø Le canal D supporte les informations de signalisation :
v Appels,
v Etablissement des connexions,
v Demandes de services,
v Routage des données sur les canaux B,
v Libération des connexions.

Ø La totalité de la bande passante du canal D n’est pas utilisée intégralement pour la

signalisation.
vIl est possible de transmettre en mode paquets des données utilisateur à travers la bande non
utilisée par la signalisation sur le canal D.

vUtilisation de la bande disponible sur canal D pour raccorder un accès permanent à 9,6 b/s au
réseau paquet X25 (faible débit canal Þ solution rarement utilisée).

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 7

3. Accès Standards
Ø Les accès d’usager du RNIS: selon le nombre de canaux mis à disposition.
§ Le groupement des canaux se fait selon un multiplexage temporel :

1. Accès de base (BRI, Basic Rate Interface) ou T0, réalisé par deux fils.

v Il comprend 2 canaux B pour informations utilisateur et un canal D à 16 Kb/s pour

la signalisation.

v Débit offert = 192 Kb/s

Ligne: 2 fils
v Débit utile = 2B+D = 2 x 64 Kb/s + 16 Kb/s = 144 Kb/s.

Ø Un accès BRI permet d'établir simultanément deux communications à 64 kb/s

(téléphonie, fax, ...) et un accès vers le réseau de paquets via le canal de
signalisation (X25/D).

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 8

3. Accès Standards
2. Accès primaire (PRI, Primary Rate Interface) ou T2, réalisé par un multiplexage type MIC à
2,048 Mb/s et nécessite alors deux paires de fils. Un accès primaire est utilisé avec un PABX.

Ø Il comprend:
§ En Europe: 30 canaux B et un canal D à 64 K/s.
§ Aux Etats-Unis et au Japon: 23 canaux B et un canal D à 64 Kb/s.

Ø Débit utile =
§ (Europe) 30B+D = 30x64 Kb/s +
64Kb/s = 1984 Kb/s
§ (USA/Japon) 23B+D = 1536 Kb/s

Ø Le canal D à 64 kb/s → signalisation et données de type paquet.

Ø PRI est l'équivalent RNIS des liaisons de transmission E1 (Europe) / T1 (USA) à respectivement
2,048 Mb/s et 1,544 Mb/s.

Ø Possibilité de grouper n accès de base: n limité à 6 accès (nécessité de n paires de fils de

cuivre entre l’utilisateur et le commutateur RNIS).
06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 9
4. Configuration de référence RNIS

Bus passif: 4 fils (2 par direction)

n ports
Terminal
non RNIS Adaptateur

Ligne d’abonné

TNA TNR TL RNIS

Terminal
RNIS

Installation d’abonné: Domaine privé Réseau : Domaine public

Configuration physique & Interfaces RNIS

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 10

4. Configuration de référence RNIS
Les groupements fonctionnels:

1) La TNR (Terminaison Numérique de Réseau) ou NT1 (Network Termination 1):

équipement d’interfaçage entre l’installation d’abonné et le réseau de l’opérateur.
Disposée au niveau de l’installation d’abonné. Selon le type d’abonnement au réseau, on
peut avoir la TNL (Terminaison Numérique de Ligne).

Ø TNR/TNL réalise la liaison physique et électrique entre le commutateur de l’opérateur et

l’utilisateur du réseau RNIS. Elle assure l’adaptation au support, le multiplexage par la
technique TDM (Time Division Multiplexing), l’alimentation, la gestion des accès de
terminaux sur la ligne S0, etc

Ø Pour les PRI, on utilise directement le TNL.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 11

4. Configuration de référence RNIS
Les groupements fonctionnels
2) La TNA (Terminaison Numérique d’Abonné) ou NT2 (Network Termination 2): équipement
facultatif, généralement (PABX, Private Branched eXchange).

Ø TNA est utilisé avec un accès PRI.

Ø TNA possède plusieurs connexions de bus S0.

Ø Assure les fonctions de gestion de la signalisation et d'acheminement des communications

vers le terminal approprié.

3) Terminal RNIS (TE1): terminaux spécifiques du RNIS ® téléphone RNIS, PC avec carte
RNIS, fax G4, etc.

4) Terminal non RNIS (TE2): terminaux tels que téléphones analogiques, fax G3, etc.

5) Adaptateur de terminal (AT): assure la conversion entre l’interface R et l’interface S.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 12

4. Configuration de référence RNIS
Les points de référence:
1) R: interface entre les terminaux non RNIS et l’adaptateur, c’est notamment le cas des
terminaux dotés d’une interface V.24, V.28, X.21, V.35..... Les terminaux non RNIS ne possède
pas d’interface S0 direct (Tous les dispositifs utilisant des ports série, des bus USB, etc).

2) S: interface multipoint d’accès universel pour les équipements compatibles RNIS (terminaux
numériques, exemple un ordinateur avec modem interne RNIS), S0=2B+D ¬ côté usager.

Ø Cette interface peut être assimilée à un bus passif pouvant supporter 8 terminaux (TE) en
série sur le même câble. Dans ce cas, chaque canal B est affecté à un terminal particulier pour
toute la durée d'un appel.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 13

4. Configuration de référence RNIS
Les points de référence:
1) T: matérialise la limite entre le domaine public et le domaine privé, interface TNA/TNL. C’est
aussi la frontière de responsabilité entre l’opérateur et l’abonné. Il existe plusieurs appellations
suivant le type d'accès: T0 = accès de base ¬ côté réseau et T2 = accès primaire ¬ côté
réseau.

2) U: correspond à la frontière entre la TNR et la terminaison de ligne côté réseau opérateur.

Cette interface n’est pas normalisée (l’opérateur doit donc s’assurer de la compatibilité des TNR
et des cartes RNIS dans les commutateurs).

3) V: correspond à la frontière entre la ligne et le commutateur RNIS.

Ø Pour les accès de base, lorsque l’installation ne prévoit pas un TNA, les interfaces S et T
sont confondues.

Utilisateur TNA TNR TL Réseau

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 14

5. Installation d’abonné
Ø Les terminaux RNIS reliés en bus ® Possibilités de plusieurs configurations:

1) Installation à bus passif s’elle est directement connectée à la TNR.

v Permet la connexion jusqu’à 8 terminaux (bus court),

v 150 m ≤ La longueur maximum du bus ≤ 200 mètres (si un seul terminal, 1000 mètres maximum),
v Le câble de raccordement d’un terminal au réseau est ≤ 10 mètres,
v Communications internes entre 2 terminaux d’un même bus sont impossibles.

200 m max

144 Kb/s utile+gestion v Avec un seul terminal, on peut aller jusqu’à 4 Km

avec répéteur.
v Avec un bus long, on peut atteindre au
maximum 500 m, mais les terminaux doivent être
Prises RNIS (8 broches) 2 fils groupés en grappes.
normalisée : ISO 8877 (RJ45)

Installation BRI

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 15

5. Installation d’abonné
2) Installation à bus unique lorsque le bus est raccordé par l’intermédiaire d’un équipement local
(TNA) qui permet la sélection directe à l’arrivée (SDA) et les communications internes.

Ø SDA est un service qui permet à l'appelant d'atteindre directement un usager connecté à un PABX,
sans l'intervention d'un opérateur. Ce service est disponible pour les PABX, qu'ils soient reliés par des
accès PRI ou par des accès BRI. Le numéro appelé auquel correspond le terminal de l’usager est
envoyé via le protocole D.

3) Installation à étoile de bus lorsque plusieurs bus passifs sont raccordés par l’intermédiaire d’un
équipement local (TNA).
1984 Kb/s utile+gestion

4 fils (MIC)

4 fils (MIC) max 150 m

Installation PRI
06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 16
5. Structure de la trame S0
Ø Le format de trame de la couche RNIS physique diffère selon que la trame est envoyée de la
TNR vers le terminal TE ou du terminal TE vers la TNR.
48 bits
250 µs
8 bits

TNR ® TE

TE ® TNR
Structure de la trame d’accès de base

v Le 1er bit F ‘’Framing bit’’ et le bit 14 Fa ‘’auxiliary Framing bit’’ servent pour la
synchronisation (début trame marqué par le bit F).

v Le bit A ‘’Activation bit’’ permet d’activer et de désactiver le terminal.

v Le bit M ’’Multiframing bit’’ sert à identifier une trame multiple constituée de 20 trames
(M = 1 dans la 1ere trame et 0 dans les trames restantes).
06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 17
5. Structure de la trame S0
Ø Sur le bus S0: trame = 48 bits répétés toutes les 250 µs (cadence de 4000 trames par seconde)
Þ débit total transmis de 192 Kb/s (144 Kb/s de l’interface S + surdébit de 48 Kb/s pour des
fonctions de gestion).

Ø La distribution des débits de la trame entre les canaux B et le canal D est réalisée par
multiplexage temporel.

Multiplexage des canaux

Ø Chaque trame contient:

§ 2 octets pour le 1er canal B (B1),
§ 2 octets pour le 2em canal B (B2),
§ 4 bits pour le canal D répartis sur la trame,
§ 12 bits de contrôle.

Ø Le canal D est émis bit par bit permettant ainsi la résolution de collision
suite à des conflits d'accès possibles entre les différents équipements.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 18

5. Structure de la trame S0

Ø La transmission des informations utilisateurs est réalisée par B1 et B2:

v Canal B1 ou B2: débit = 2 x 8 bits / 250 µs = 64 kb/s. Un canal est attribué à un seul terminal
pendant toute la durée de communication.

Ø Canal D: débit = 4 x 1 bit / 250 µs = 16 Kb/s. Le canal D partagé par tous les terminaux
connectés en liaison multipoint.

Ø Dans le cas où plusieurs terminaux sont raccordés au même TNA ou TNR, deux terminaux
peuvent émettre simultanément suite à une trame émise par la TNR.

v La résolution des conflits d’accès au canal D est gérée par le bit E ‘’le bit d’écho du canal D, D-
channel Echo bit’’. E recopie dans la trame émise du réseau vers utilisateur les valeurs des bits D reçus
par la partie réseau. Cette recopie permet la diffusion de l’information à tous les terminaux connectés
en multipoint.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 19

6. Technique de transmission
Ø Aux points de référence S et T, l’information circule sur 4 fils à 144 Kb/s.
v Le codage sur S0 est: pseudo ternaire: les bits 1 sont codés par une absence du signal et les bits 0 sont
codés alternativement par une impulsion positive et négative. Le niveau d’impulsion ±V dure la totalité
du temps bit.

Ø Au point de référence U, l’information circule sur 2 fils à 160 Kb/s avec un codage bande de base
2B1Q ® chaque paire de bits est remplacé par un bit quaternaire, c-à-d un bit à 4 niveaux: à 00
correspond -3, 01 ® -1, 10 ® 3 et 11 ® 1.

Ø Pour PRI: utilisation des techniques de MIC (Modulation par Impulsion et Codage).

v Trame sur une durée de 125 µs pour transporter 32 intervalles de temps de 8 bits chacun (Débit effectif
= 2048 Kb/s et débit utile = 1984 Kb/s).

v Liaison physique sur 4 fils avec répéteurs éventuels.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 20

7. Signalisation RNIS
Ø Trois types de signalisation transportés dans deux protocoles:

1) La signalisation usager/réseau (connue sous le nom du protocole D),

2) La signalisation usager/usager ,

v 2 signalisations (usager/usager & usager/réseau) transférées dans le canal D du plan de contrôle.

3) La signalisation interne au réseau transportée par le réseau sémaphore.

v Cette signalisation transporte la signalisation usager/réseau et la signalisation usager/usager.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 21

8. Les couches de protocoles RNIS
Ø RNIS utilise un ensemble de normes UIT-T portant sur la couche physique, la couche de liaison de
données et la couche réseau du modèle de référence OSI pour le protocole de communication dans le
canal D:

1) Couche physique: fournit un mécanisme pour transmettre les données sur le réseau

v Norme I.430 pour l’interface de couche physique RNIS BRI Terminal Terminal
RNIS RNIS

v Norme I.431 pour l’interface de couche physique RNIS PRI.

RNIS

2) Couche liaison de données ( norme Q.921) permet:

v Etablissement, maintient et libération de la liaison de données

v Une transmission sans erreur en utilisant une détection d'erreur et un contrôle de flux.

3) Couche réseau (DSS1 norme Q.931): fournit des connexions de bout en bout grâce à la
signalisation de protocole D.
06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 22
8. Les couches de protocoles RNIS
Signalisation usager
Ø Les données de signalisation (niveau 3) entre l’usager et le réseau sont échangées en mode
paquets via le canal D pour BRI et PRI.

Ø Pour échanger des messages avec le commutateur, protocole de niveau liaison pour le canal D
(niveau 2) est mis en œuvre pour assurer la transmission des messages sans erreur .

v Ce protocole du niveau: LAP-D (Link Access Protocol on the D channel) → une variante de HDLC.

v Les terminaux RNIS sont reliés en bus multipoint. Pour les distinguer, on utilise un adressage des
terminaux (TEI, Terminal Endpoint Identifier) et une désignation du service fournit par l’entité du niveau 3
(SAPI, Service Access Point Identifier) en substituant TEI et SAPI au champ adresse d’HDLC.

Fanion Adresse Commande Informations FCS Fanion

8 bits 8 bits 8 ou 16 bits N bits≥0 16 bits 8 bits
HDLC

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 23

8. Les couches de protocoles RNIS
Signalisation usager

Niveau 3
Transfert de
Message de
données en
Message du Message
gestion des TEI protocole D
mode paquet protocole D
Niveau 2

Fanion SAPI TEI Commande Message de niveau 3 FCS Fanion Trame

01111110 6 bits 7 bits 16 bits 0 à 260 octets 16 bits 01111110
LAP-D

Trame d’accès
Niveau 1

F B1 D B2 D B1 D B2 D F BRI (2B+D): 48
bits sur 250 µs
8 bits 1 bit 8 bits 1 bit 8 bits 1 bit 8 bits 1 bit

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 24

8. Les couches de protocoles RNIS
Couche liaison: LAP-D

Ø Le protocole LAP-D de la couche liaison du plan du contrôle utilise le canal D et concerne

l’échange de trames entre terminaux et TNA et entre TNA et TNR. Les fonctions assurées par
LAP-D sont:

v Découpage des informations → trames avec fanions (application du mécanisme de transparence et

l’alignement),

v Détection des erreurs (CRC) et reprise sur erreur,

q CRC (Cyclic Redundancy Check): séquence de bits construite à base des éléments binaires de la trame.

v Multiplexage de plusieurs liaisons de données sur le même canal D,

v Séquencement des trames à base de leur numérotation,

v Contrôle de flux.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 25

8. Les couches de protocoles RNIS
Couche liaison: LAP-D
Ø Les trames du protocole LAP-D sont quasiment identiques à celles du protocole HDLC avec un
format étendu (numérotation modulo 128) et un champ adresse étendu (adressage multipoint).

Ø Le protocole LAP-D utilise la trame suivante:

Octet 2 Octet 3

7 bits

Ø Bit C/R n’appartient pas au mécanisme d'adressage.

Ø Champ information 260 octets (Trame I) contient les données de la couche 3 (un message
d'établissement de connexion par exemple) ou les paquets X25/D ou les informations de gestion
des TEI.
06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 26
8. Les couches de protocoles RNIS
LAP-D: Adressage des terminaux

Ø Les terminaux RNIS en bus multipoint Þ nécessité de faire leur distinction → adressage des
terminaux (TEI) et désignation du service fournit par l’entité du niveau 3 (SAPI).

Ø Adresse LAP-D se subdivise en deux sous-champs:

1) Le sous-champ TEI sur 7 bits pour l’identification de l’extrémité terminal.

v TEI permet de diriger les trames vers le terminal concerné dans la connexion point à multipoint (128 valeurs
pour une interface S0).

v 2 mécanismes d’allocation d’un TEI: les TEI peuvent être attribués par l’utilisateur (TEI de 0 à 63) ou
automatiquement par le réseau (TEI de 64 à 126).

v Le TEI 127 est réservé à la diffusion de messages (broadcast).

v Un terminal multifonction → ensemble de TEI un par fonction réalisée.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 27

8. Les couches de protocoles RNIS
LAP-D: Adressage des terminaux

2) Le sous-champ SAPI sur 6 bits pour indication du type de message dans le champ information de la
trame LAP-D.

v SAPI sur 6 bits Þ identification de 64 services.

v 3 valeurs sont retenues:

1. SAPI = 0: trame transporte l'information de signalisation (un message d'établissement ou de fermeture
de connexion par exemple) → trame aiguillée vers SS7. Application ISUP (message IAM, ACM, ANM, REL,
RLC),
2. SAPI = 16: trame utilisée pour le transfert de données en mode paquet (accès à X25),
3. SAPI = 63: trame transporte l’information de gestion du terminal d’extrémité (allocation des TEI).
v L'intervalle [32 - 47] est à disposition de chaque pays pour un usage réglementé au niveau
national et les autres valeurs sont réservées pour des besoins futurs.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 28

8. Les couches de protocoles RNIS
LAP-D: Adressage des terminaux
Ø Le bit C/R (Command/Respons) distingue trames de commande des
trames de réponse.

Bit C/R Commande Réponse

Réseau vers terminal 1 0
Terminal vers réseau 0 1

Ø Le bit E/A (End Address, champ d’extension d’adresse) bits n° 1 de

chacun des deux octets du champ adresse:

v E/A à 0 dans le premier octet et à 1 dans le second (Fin du champ d’adresse).

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 29

8. Les couches de protocoles RNIS
LAP-D: Champ de commande

Ø Champ de commande : 3 champs

1) Champ binaire: identifie le type de trame émise (I, S, U). La signification des trames conforme à
HDLC.

2) Champs compteurs N(s) et N(r) pour la numérotation des trames émises et l’acquittement des
trames reçues,

3) Un bit de contrôle de la liaison P/F. Bit positionné à 1 par le primaire lorsque celui-ci sollicite une
réponse du secondaire (P = 1). Secondaire répond avec F = 1.

Ø Champ de commande codé sur deux octets pour les trames I et S et un seul octet pour les
trames U.
Trame I
Trame S
Trame U

Champ de commande LAP-D

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 30
8. Les couches de protocoles RNIS
Couche réseau: Protocole D
Ø Protocole D de la couche réseau du plan contrôle: le protocole de commande des appels à
commutation de circuits et à commutation de paquets et d’activation/désactivation des
services supplémentaires.

Ø Protocole véhiculé sur le canal D par les trames de niveau 2 (SAPI = 0).

Ø Fonctions principales du protocole D:

v Gestion des connexions: établissement, supervision et libération des connexions dans RNIS,

v Gestion des ressources (canaux, circuits virtuels, etc),

v Contrôle et fourniture des services de base et des compléments de service demandés par les
utilisateurs, etc

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 31

8. Les couches de protocoles RNIS
Couche réseau: Protocole D
Ø Messages du niveau 3 (UNI) constitués de 5 champs. Structure générale:

Message Q931
Ø Longueur maximum d'un message: 260 octets.

Ø Messages de niveau 3 transportés par les trames I (SAPI=0).

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 32
8. Les couches de protocoles RNIS
Couche réseau: Protocole D
Ø 1er octet: Discriminateur du protocole, indique le début du message (fanion) et identifie le type de
réseau (protocole Q.931). Sa valeur par défaut dans RNIS: 0x08. Les autres valeurs pour usage
futur.

Ø 3ème octet: Référence d’appel, un numéro aléatoire attribué à un appel depuis l’établissement de la
connexion jusqu’à sa libération et qui sert de l’identifier. (elle n’a qu’une valeur locale)).
v Plusieurs appels peuvent être lancés en même temps, la référence d'appel donne une valeur différente pour
chaque appel.

v La valeur de la référence d’appel est donnée par la partie initiatrice de l'appel dans le message SETUP.

v Le bit F (fanion) permet de déterminer l’origine de l’appel

q F = 0, message en provenance de l’origine d’appel (appelant)

q F = 1, message en provenance du récepteur de l’appel (destination ou appelé).

v La référence d'appel est codé sur 2 octets en BRI et 3 octets en PRI (y compris longueur).

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 33

8. Les couches de protocoles RNIS
Couche réseau: Protocole D

Ø 4ème octet: Type de message: identifie la fonction de différents types de messages envoyés
qui peuvent être:

1) un appel d’établissement ou

2) un transfert d’information ou

3) un appel de libération ou

4) messages divers.

06/03/2022 Réseaux haut débit SDH Pr. Ch. TAYBI 34
