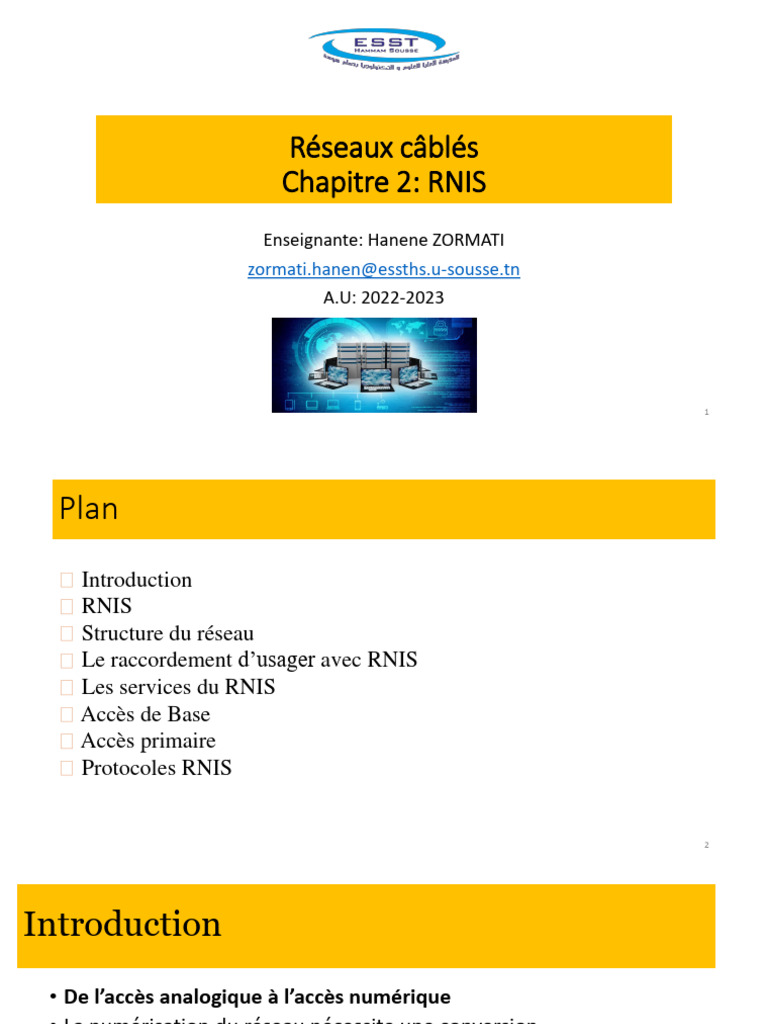

Réseaux câblés

Chapitre 2: RNIS
Enseignante: Hanene ZORMATI
zormati.hanen@essths.u-sousse.tn
A.U: 2022-2023

1
Plan
Introduction
RNIS
Structure du réseau
Le raccordement d’usager avec RNIS
Les services du RNIS
Accès de Base
Accès primaire
Protocoles RNIS

2
Introduction
• De l’accès analogique à l’accès numérique
• La numérisation du réseau nécessite une conversion
analogique/numérique en entrée du réseau et numérique/analogique
en sortie.
• Pour un raccordement analogique: un usager qui désire utiliser n
communications téléphoniques simultanées doit être raccordé par n
lignes (des lignes groupées sont vues, pour le réseau, sous un même
numéro).
• La numérisation autorise le multiplexage, d’où l’idée de réaliser des
liaisons numériques une seule ligne physique peut alors acheminer
plusieurs communications téléphoniques
3
Introduction

4
 RNIS
• Le terme RNIS désigne « Réseau Numérique à Intégration de Services ».
• En anglais ISDN « Integrated Services Digital Network »
• C’est un réseau conçue pour associer la voix, les données, la vidéo et
tout autre application ou service.
• Offre un débit de 64Kbits/s à 2Mbits/s;
• ISDN est une technologie d'accès entièrement numérique.

5
RNIS

6
Les types de terminaux RNIS
On distingue de nombreux types de terminaux pouvant être utilisés
avec le RNIS notamment :
• Téléphones
• Télécopieur à la norme G4
• Adaptateurs RNIS pour micro-ordinateurs
• Visiophones
• Routeurs
• ordinateurs

7
RNIS
• Le raccordement de terminaux différents (voix, données, images) sur
une même ligne nécessite une signalisation qui permette, à la fois,
• L’identification du terminal
et
• Le type de service requis.
• C’est ainsi, que le RNIS distingue
• Les canaux de transmission (transport) de données ou canaux B établis appel
par appel (circuits commutés),
• Du canal de signalisation ou canal D établi de manière permanente et
transportant les informations nécessaires à l’établissement du circuit
(adresse, type de service invoqué...).
8
Structure du réseau
• Un terminal RNIS utilise deux connexions :

• Une connexion commutée à un canal B (Bearer channel) utilisé pour le

transport d’informations utilisateur à 64 kbit/s (voix, données et images)

et

• Une connexion permanente sur le canal de signalisation (canal D, Data

channel) de 16 ou 64 kbit/s.

9
Structure du réseau

10
Structure du réseau
• La connexion permanente du terminal au canal de signalisation rend
obsolète la notion de terminal occupé :
• le terminal pourra toujours être alerté d’un appel entrant et recevoir, via le
canal D, des messages (mini-messages).

• RNIS est donc un système de transmission utilisant deux réseaux

distincts :
• un réseau de transmission (commutation de circuits)
• et un réseau de signalisation (commutation de paquets).

11
Le raccordement d’usager avec RNIS
• L’accès au réseau RNIS s’effectue par l’intermédiaire d’interfaces
normalisées appelées points de référence et dépendant du type de
terminal à raccorder.

• Les terminaux n’accèdent pas directement au réseau, ils y sont raccordés

via des interfaces.

• L’équipement d’interfaçage entre l’installation d’abonné et le réseau porte

le nom de TNR (Terminaison Numérique de Réseau) ou de TNL
(Terminaison Numérique de Ligne) selon le type d’abonnement au réseau.

• La TNA (Terminaison Numérique d’Abonné) est un équipement facultatif,

généralement un commutateur téléphonique privé (PABX, Private Branched
eXchange). 12
Le raccordement d’usager avec RNIS
• Les divers points de référence sont, par ordre alphabétique, du privé
vers le réseau public :

• Point R (Rated) interface pour les terminaux non RNIS,

• Point S (Subscriber) point d’accès universel pour les équipements
compatibles RNIS,
• Point T (Terminal) matérialise la limite entre le réseau public et l’installation
d’abonné, c’est aussi la frontière de responsabilité entre l’opérateur et
l’abonné,
• Point U (User) il symbolise la limite entre le réseau de transport et la liaison
d’abonné.

13
Le raccordement d’usager avec RNIS

NB: Lorsque l’installation d’abonné ne comporte pas de TNA, les points de référence S et T sont confondus
14
Le raccordement d’usager avec RNIS

• Les terminaux non-RNIS n'ont pas nécessairement des débits

compatibles avec celui du canal B (64 kbit/s). Dans ce cas, les
Adaptateurs de Terminal (TA) réalisent une adaptation en réduisant
le débit effectif du canal B jusqu'à une valeur compatible avec le
terminal non-RNIS.
• Il existe deux protocoles d'adaptation : le V.110 très utilisé en Europe
et le V.120 aux États-Unis.

15
Le raccordement d’usager avec RNIS

Architecture des interfaces du RNIS. 16

Le raccordement d’usager avec RNIS
• L’offre RNIS se décline selon la combinaison des deux types de
canaux mis à disposition :

• les canaux B sont les canaux de transfert d’information, le débit nominal est
de 64 kbit/s ;
• le canal D, à 16 ou 64 kbit/s selon le nombre de canaux B offerts, est dédié au
transfert de la signalisation.
Le raccordement d’usager avec RNIS

• Selon le nombre de canaux offerts, on définit deux types d’accès,

• Accès de base ou T0 (BRI, Basic Rate Interface), offre un débit utile de 144
kbit/s , soit 2 canaux B et un canal D à 16 kbit/s,
• Accès primaire ou T2 (PRI, Primary Rate Interface) offre 15, 20, 25 ou 30
canaux B et un canal D à 64 kbit/s. Soit, pour 30 canaux B un débit utile de 1
984 kbit/s.( 23B+D aux États-Unis, au Canada et au Japon )
Les accès RNIS – Tarification Tunisie Telecom

19
Le raccordement d’usager avec RNIS

• D’une manière générale, les terminaux RNIS sont reliés en bus.

• Selon l’équipement d’accès, l’installation est dite

• à bus passif si celle-ci est directement connectée à la TNR
• et à bus unique ou étoile de bus lorsque le (ou les bus) est (sont) raccordé(s)
par l’intermédiaire d’un équipement local (TNA).

20
Le raccordement d’usager avec RNIS

21
 Les services du RNIS
• Les réseaux RNIS donnent accès à trois types de services :
• Les services supports pour le transfert d’information (couches 1 à 3 du modèle
OSI),
• Les téléservices qui sont des services complets (téléphonie, télécopie...)
correspondant aux couches 1 à 7 du modèle OSI,
• Des compléments de services qui étendent les possibilités du service transport
ou des téléservices. Les compléments de services sont optionnels et facturés en
sus de l’abonnement (Indication du cout, identification d’appel, transfert
d’appel,)

22
 Le service support
• Le service support est un service de transport d’information de bout
en bout entre deux interfaces.

• Le RNIS offre deux types de service support

• le service téléphonique,
• le service numérique sur canal

23
Les complements de service
• Les compléments de service correspondent essentiellement à un
enrichissement de l’offre téléphonique
• Indication de coût, Présentation d’appel, double appel
• Portabilité: C’est la faculté dont dispose l’usager, durant un appel, de
suspendre une communication et de reprendre celle-ci plus tard sur le même
poste au même endroit ou sur le même poste déplacé dans l’installation ou
encore sur un autre poste de la même installation
• ….

• Ces prestations optionnelles donnent lieu à facturation

(abonnement ou appel par appel).
24
Accès de Base -Le bus passif

On distingue plusieurs types de bus passif:

• Le bus passif court
• Le bus passif étendu
• Le bus point-à-point
• Le bus en Y

25
Accès de Base -Le bus passif
Le bus passif court
• Le bus court est limité à 150 mètres, 12 prises (P1 à P12) et 8
terminaux connectés au maximum.
• La prise supplémentaire (prise P0) sert à la maintenance pour
l’opérateur.

26
Accès de Base -Le bus passif
Le bus passif étendu
• Le bus étendu est limité à 500 mètres, 4 prises (dans les 30 derniers
mètres) et 4 terminaux connectés au maximum.

27
Accès de Base -Le bus passif
Le bus point-à-point
• Le bus point-à-point peut aller jusqu’à 1000 mètres mais il est limité à
un seul terminal sur une seule prise.

28
Accès de Base -Le bus passif
• Le bus en Y
Dans le cas du bus en Y, on a deux branches avec de longueur
maximale de 90 mètres chacune et comme contrainte de 150 mètres
pour la somme des longueurs. On peut y avoir 12 prises et 8 terminaux
connectés au maximum

29
 Accès de Base

• Dans l’accès de base, l’interface utilisateur/réseau est désignée par l'appellation S0/T0.
• L'interface de base usager-réseau S0/T0 est une interface standard disponible dans tous les
réseaux RNIS du monde.
• Il permet par exemple à un utilisateur de disposer de deux lignes téléphoniques
numériques et un accès de transmission de données à un prix beaucoup moins cher que
deux lignes analogiques et un accès Internet séparés.
• Les signaux sont physiquement véhiculés sur deux paires (une par sens de transmission).

Interface de base S0/T0 30

Accès de Base
La Terminaison Numérique de Réseau (TNR)
La TNR désigne un groupe de fonctions qui permettent de raccorder la ligne
RNIS. Elle est en général sous la responsabilité de l’opérateur. Elle assure
entre autre :
• le contrôle de l’accès des terminaux à la ligne (ou bus) S0,
• l’alimentation des terminaux,
• la protection contre les surcharges
• l'isolation galvanique qui permet de mettre les terminaux à la terre locale
(contrairement aux postes analogiques qui sont rattachés à la terre du
central téléphonique).
La TNR peut être alimentée à distance par le central téléphonique ou
localement. Dans ce dernier cas, une batterie de secours permet d'assurer
un service minimal.

31
Accès de Base
La Terminaison Numérique d'Abonné (TNA)
La TNA désigne un groupe de fonctions qui permettent de caractériser
un terminal RNIS. En pratique, il s'agit d'un PABX dont la capacité varie
de 10 à 10 000 postes permettant aux terminaux RNIS d’accéder aux
lignes externes ou bien aux terminaux internes. Ce PABX permet aussi
d’attribuer un numéro de téléphone par poste.

32
 Accès de Base
La Terminaison Numérique d'Abonné (TNA)
• La TNA se présente sous la forme d’un boîtier dans lequel on insère
différentes cartes et sont configurables via un terminal.
• La TNA assure les fonctions de traitement associées à l’échange de
données avec le réseau, la fonction de multiplexage de haut niveau,
les fonctions de commutation, ainsi que les fonctions de
maintenance.
La TNA est généralement contrôlée par l'abonné. Cependant,
l’opérateur peut avoir un droit de regard sur la TNA et son exploitation.

33
Accès de Base
• Structure de la trame RNIS S0
• L'interface de base S0/T0 offre deux voies téléphoniques numériques
à 64 kbit/s et un canal à 16 kbits.
8 bits 1 bit

La trame S0 du RNIS

Le débit réel (débit au niveau physique) n'est donc pas de 144 kbit/s
(2x64+16) qui est le débit utile, mais plutôt de 192 kbit/s .
34
 Accès de Base
On distingue deux types de trames : du terminal vers la TNR et de la TNR vers le terminal.
Ces trames sont multiplexées sur les deux paires de fils, une par sens de transmission. Il y a
un décalage fixe de deux bits entre les trames des différents sens.

35
Accès de Base

• bit F (Framing bit) : synchronisation de trame.

• bit L (DC-balancing bit) : équilibrage de la composante continue.
• bits B1, B2 : bits des canaux B (16 bits par trame).
• bit D (bits du canal D) : 4 bits par trame.
• bit Fa (auxiliary Framing bit) : synchronisation auxiliaire.
• bit E : (D-channel Echo bit) : bit d'écho du canal D.
• bit A : (Activation bit) : bit d'activation du terminal.
• bit N : bit inverse du bit de synchronisation auxiliaire.
• bit M : (Multiframing bit) :bit de verrouillage de multitrame
• bit S : (Spare bit) : bits disponibles.

36
Accès primaire
• L’accès Primaire
• L’accès primaire permet de raccorder les abonnées par des liaisons à
30 canaux B (norme Européenne) de données de 64 kbit/s chacun et
un canal D à 64 kbit/s. Les canaux B multiplexés offrent un débit utile
de 1984 Kbit/s.

37
Accès primaire

• La TNR est fournie par l’opérateur mais elle est localisée chez
l’abonnée, en général à proximité du PABX. La TNR et la ligne de
raccordement sont sous le contrôle de l'opérateur. La TNR est
alimentée par le réseau de l’opérateur.

38
Accès primaire

39
Accès primaire
La TNR permet de :
• Régénérer les signaux reçus du réseau pour les transférer au client.
• Coder les signaux reçus du PABX destinés vers le réseau.
• Isoler l'installation locale de l’abonné et l'installation distante. Ceci
permet à chaque installation de disposer de sa propre terre et
d'éviter les dommages matériels ou corporels.
• Assure la protection de l’installation du client contre les surtensions
provoquées par la foudre ou les contacts avec les lignes d'énergie.

40
Protocoles RNIS
Niveau physique
• Le code de la transmission sur l’interface S0 est un code AMI.
Un “0” logique est transmis par un signal alternativement positif
et négatif d’un bit. Un “1” logique est transmis par une absence
de signal de la même durée

41
 Protocoles RNIS
Le canal B est utilisé pour des liaisons point à point (entre deux
usagers), et le canal D permet les liaisons points/Multipoints. La mise
en parallèle de plusieurs terminaux sur un même bus passif nécessite
une méthode de résolution de conflit d'accès au canal D. Le
mécanisme d'accès est dénommé CSMA-CR (Carrier Sense Multiple
Access- Collision Resolution)
Un terminal qui n'a rien à transmettre émet continuellement des niveaux « 1 »
logiques «no signal ».
• Les deux bits sont 0:Le bit résultat est interprété par la TNR comme un 0.
• Les deux bits sont 1: Le bit résultat est 1.
• Les deux bits sont différents. Le bit résultant est interprété par la TNR comme un
0.

42
Protocoles RNIS
Niveau liaison de données
• Le protocole de niveau liaison des données sur le canal B est LAP-B
(Link Access Protocol-Balanced). La structure de la trame LAP-B est:

Les informations transitent sur le canal B sous forme de trames LAP-B.

43
Protocoles RNIS
Niveau liaison de données
• Pour le canal D, le protocole est le LAP-D (Link Access Protocol on the
D-channel). La structure de la trame LAP-D est

44
Protocoles RNIS
Le champ “Adresse” a une longueur de 2 octets. Il est constitué de
sous-champs :
• L’identificateur du point d’accusé service SAPI (Service Access Point
Identifier) qui possède 6 bits.
• L’identificateur de terminal TEI (Terminal End point Identifier) qui
possède 7 bits.

45
Protocoles RNIS
Exemples de valeurs SAPI :
• “0” : Pour les procédures d’établissement et de fermeture de
connexion pour les canaux B.
• “16” : Pour le transfert de données en mode paquets.
• “63” : Procédure d’assignation d’identificateur du terminal.

46
Protocoles RNIS
Le TEI est l’identificateur du terminal et permet de diriger les trames
vers le terminal concerné la liaison multipoint.
• Pour un envoi en diffusion, le TEI prend la valeur 127.
Il existe deux mécanismes d’allocation des adresses TEI :
• Allocation non automatique si le terminal possède un identificateur.
La valeur de TEI est comprise entre 0 et 63.
• Allocation automatique par la TNR. La valeur est comprise entre 64
et 126.

47
