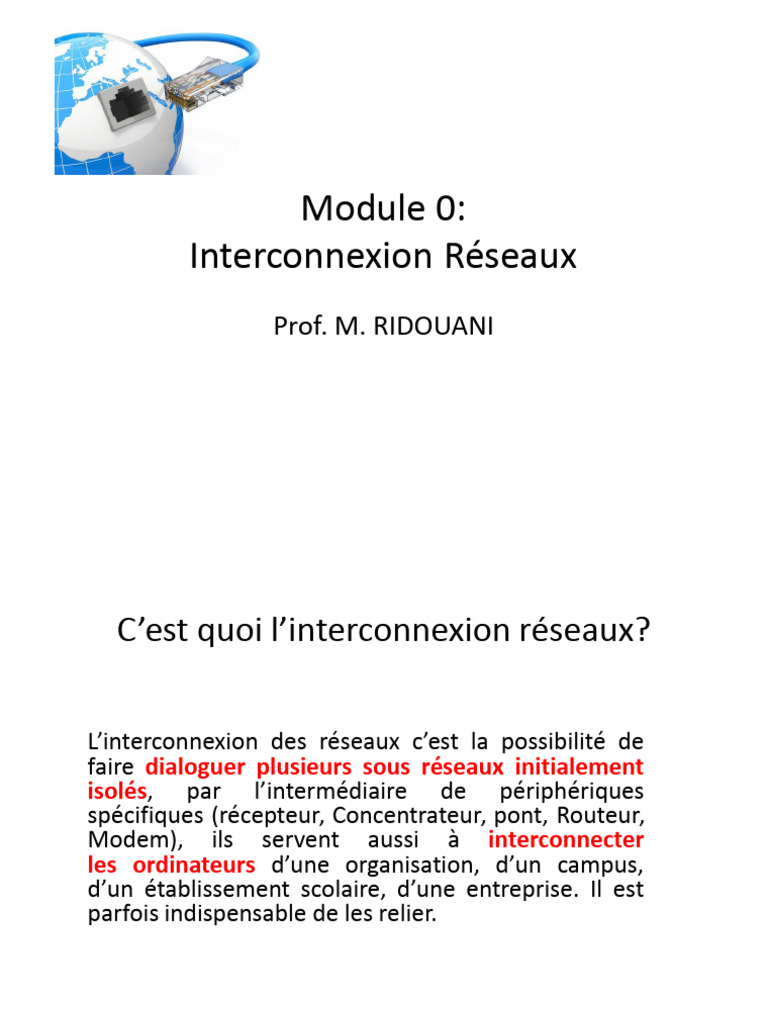

Module 0:

Interconnexion Réseaux
Prof. M. RIDOUANI
 C’est quoi l’interconnexion réseaux?

L’interconnexion des réseaux c’est la possibilité de

faire dialoguer plusieurs sous réseaux initialement
isolés, par l’intermédiaire de périphériques
spécifiques (récepteur, Concentrateur, pont, Routeur,
Modem), ils servent aussi à interconnecter
les ordinateurs d’une organisation, d’un campus,
d’un établissement scolaire, d’une entreprise. Il est
parfois indispensable de les relier.

Prof. M. RIDOUANI 2
 A quoi sert l’interconnexion réseaux?

Assurer une connectivité de bout en bout “End-

to-end”

Exécuter des programmes à distance

Prof. M. RIDOUANI 3
 Les équipements d’interconnexion
d'un réseau
Les Répéteurs
Les Concentrateurs ou hubs
Les Ponts ou Bridge
Les Commutateurs ou Switches
Les Routeurs

Prof. M. RIDOUANI 4
 Les équipements d’interconnexion
d'un réseau

Quel type de câble faut il utiliser pour relier

deux équipements de même type ou de type
différent?

Prof. M. RIDOUANI 5
 Câble « droit » de liaison
La liaison d'une station à une autre par un lien équipé de la même prise
aux deux extrémités pose un problème (symétrie).
➢2 fils sont dédiés à l' émission
➢2 fils sont dédiés à la réception

Prof. M. RIDOUANI 6
 Câble « croisé » de liaison
Pour relier deux machines entre elles, il faut donc inverser les connexions
des fils aux broches de la prise entre les deux extrémités (MDI-X)
➢La broche d'émission doit être reliée à une broche de réception (et vice
versa)

Prof. M. RIDOUANI 7
 Câblage des ports d'équipements
Pour éviter d'avoir à sertir des câbles croisés, les répéteurs, hubs, etc.
fournissent des ports dont les fils sont croisés en interne (marqués d'un « X »)
➢Câble croisé entre deux machines ou deux hubs (MDI-X)
➢Câblage « droit » entre une machine et un hub (MDI), car les fils sont
croisés à l'intérieur des ports des répéteurs

Prof. M. RIDOUANI 8
 Auto MDI-X
De nos jours, la quasi-totalité des cartes réseau sont capables de déterminer
automatiquement s'il faut croiser les signaux ou pas. Cette fonction s'appelle
Auto MDI-X ("auto cross MDI").

MDI/MDIX Device Type

Setting Switch, hub, or other MDIX
PC or other MDI device
device

Crossover cable Straight-through cable

MDI
(Câble croisé) (Câble droit)

Straight-through cable Crossover cable

MDIX
(Câble droit) (Câble croisé)

Auto-MDI/MDIX Either crossover or straight-through cable

Prof. M. RIDOUANI 9
 Les équipements d’interconnexion
d'un réseau: Le Répéteur

C‘est un équipement électronique simple permettant

d’amplifier un signal et d’augmenter la taille d’un
réseau. Ce n’est pas un organe intelligent capable
d’apporter des fonctionnalités supplémentaires, il ne
fait qu’augmenter la longueur du support physique. Il
travaille uniquement au niveau physique du modèle
OSI

Prof. M. RIDOUANI 10
 Les équipements d’interconnexion
d'un réseau: Le Concentrateurs (multi-
répéteur, hub)
a une fonction de répéteur, permet de concentrer le trafic
réseau provenant de plusieurs hôtes, il agit au niveau de la
couche physique du modèle OSI.
Il permet de mixer différents médias (paire torsadée, AUI,
Thin ethernet, fibre optique).

Prof. M. RIDOUANI 11
 Les équipements d’interconnexion
d'un réseau: Le Concentrateurs (multi-
répéteur, hub)

Limitations du hub?

Prof. M. RIDOUANI 12
 Les équipements d’interconnexion
d'un réseau: Ponts (bridges)
Les ponts sont des équipements permettant de relier des réseaux
travaillant avec le même protocole. Ils travaillent au niveau
logique c'est-à-dire au niveau de la couche 2 du modèle
OSI (couche liaison). Sa fonction est d'interconnecter deux
segments de réseaux distincts, soit de technologies différentes,
soit de même technologie.

dispositif actif filtrant (collision) :

• permet de diminuer la charge du réseau :
amélioration des performances.
• Sécurisation des échanges entre segments
Capable de convertir des trames de formats différents (ex :
Ehernet - Token Ring) Prof. M. RIDOUANI 13
 Les équipements d’interconnexion
d'un réseau: Les Commutateurs (
Switches)
Un commutateur réseau (ou Network switch en anglais) est un
pont multiport c'est-à-dire qu’il s’agit d’un élément actif agissant
au niveau de la couche 2 du modèle OSI

Prof. M. RIDOUANI 14
 Les équipements d’interconnexion
d'un réseau: Pont ou Switch
Fonctionnement:
•les trames A<-->B ne sont pas transmises sur le segment 2
•les trames C<-->D ne sont pas transmises sur le segment 1,
•les collisions sont filtrées.

Prof. M. RIDOUANI 15
 Les équipements d’interconnexion
d'un réseau: Pont ou Switch

Limitations du pont ou switch?

Prof. M. RIDOUANI 16
 Les équipements d’interconnexion
d'un réseau: Routeur (Router)
C'est un dispositif d’interconnexion de réseaux informatiques
permettant d’assurer le routage des paquets entre
deux réseaux ou plus afin de déterminer le chemin qu’un paquet
de données va emprunter. Ils sont plus puissants : ils sont
capables d'interconnecter plusieurs réseaux de de même/
différentes technologie.

C’est un équipement complexe comprenant les couches de

protocoles de niveau physique, liaison et réseau.

très bon filtre : ne laisse pas passer les collisions, les messages de
diffusion.
Prof. M. RIDOUANI 17
 Domaine de collision

Domaine de collision avec le Concentrateur (hub)

Prof. M. RIDOUANI 18
 Domaine de collision

Domaine de collision avec le Bridge/Pont

Prof. M. RIDOUANI 19
 Domaine de collision

Domaine de collision avec le Switch/Commutateur

Prof. M. RIDOUANI 20
 Domaine de diffusion(broadcast)

Domaine de broadcast le Hub/Concentrateur

Prof. M. RIDOUANI 21
 Domaine de diffusion(broadcast)

Domaine de broadcast avec le Bridge/Pont

Prof. M. RIDOUANI 22
 Domaine de diffusion(broadcast)

Domaine de broadcast avec le Switch/Commutateur

Prof. M. RIDOUANI 23
 Domaine de collision /diffusion
Les deux domaines en même temps

Prof. M. RIDOUANI 24
 Référence

https://fr.wikipedia.org/wiki/%C3%89quipement
_d%27interconnexion_de_r%C3%A9seau_info
rmatique

https://reussirsonccna.fr/domaine-de-collision-
et-de-diffusion/

Prof. M. RIDOUANI 25
