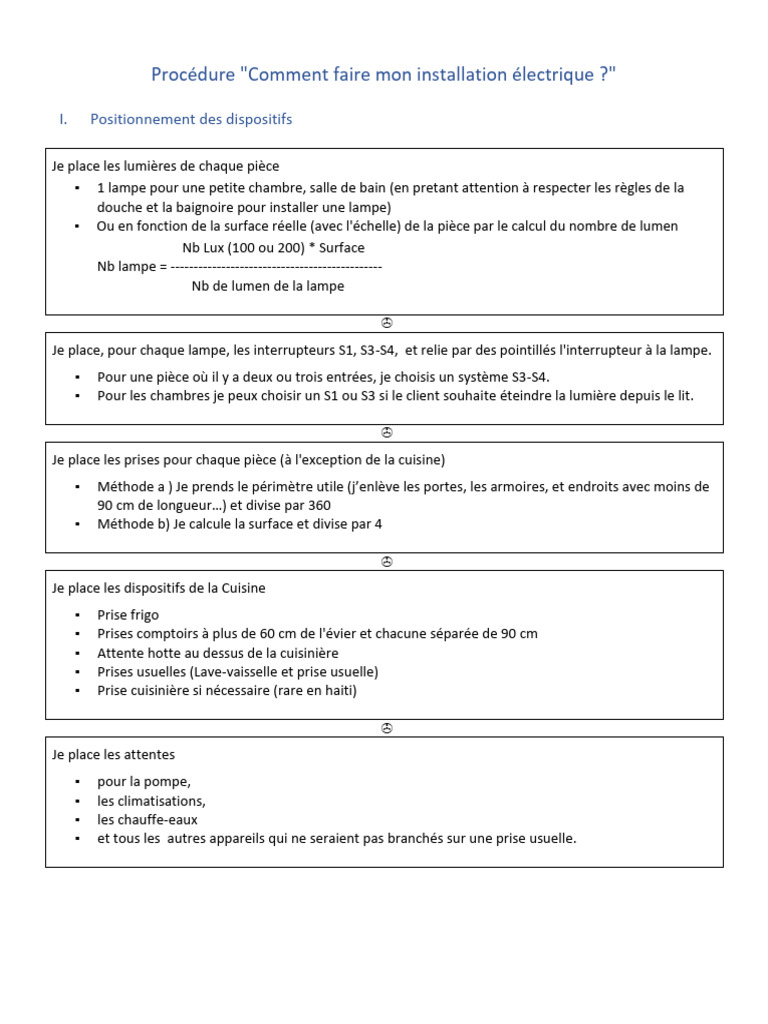

Procédure "Comment faire mon installation électrique ?

"

I. Positionnement des dispositifs

Je place les lumières de chaque pièce

▪ 1 lampe pour une petite chambre, salle de bain (en pretant attention à respecter les règles de la
douche et la baignoire pour installer une lampe)
▪ Ou en fonction de la surface réelle (avec l'échelle) de la pièce par le calcul du nombre de lumen
Nb Lux (100 ou 200) * Surface
Nb lampe = ----------------------------------------------
Nb de lumen de la lampe


Je place, pour chaque lampe, les interrupteurs S1, S3-S4, et relie par des pointillés l'interrupteur à la lampe.
▪ Pour une pièce où il y a deux ou trois entrées, je choisis un système S3-S4.
▪ Pour les chambres je peux choisir un S1 ou S3 si le client souhaite éteindre la lumière depuis le lit.


Je place les prises pour chaque pièce (à l'exception de la cuisine)
▪ Méthode a ) Je prends le périmètre utile (j’enlève les portes, les armoires, et endroits avec moins de
90 cm de longueur…) et divise par 360
▪ Méthode b) Je calcule la surface et divise par 4


Je place les dispositifs de la Cuisine
▪ Prise frigo
▪ Prises comptoirs à plus de 60 cm de l'évier et chacune séparée de 90 cm
▪ Attente hotte au dessus de la cuisinière
▪ Prises usuelles (Lave-vaisselle et prise usuelle)
▪ Prise cuisinière si nécessaire (rare en haiti)


Je place les attentes
▪ pour la pompe,
▪ les climatisations,
▪ les chauffe-eaux
▪ et tous les autres appareils qui ne seraient pas branchés sur une prise usuelle.
II. Création des circuits

Je crée les circuits indépendants pour les circuits SPECIAUX la cuisine

▪ Cuisinière
▪ Four
▪ Comptoir
▪ Frigo
Cependant tous ces circuits peuvent être dans une même canalisation jusqu'à la cuisine ; dans ce cas-là il y
aura une boîte de dérivation pour pouvoir distribuer les câbles aux dispositifs et des circuits qui vont partir
aux dispositifs.
Erreur à ne pas commettre : le lave-vaisselle est sur une prise USUELLE

Je crée un circuit indépendant pour la(les) prise(s) de la salle de bain si la prise n'est pas GCFI

Je crée un circuit indépendant pour la(les) prise(s) extérieures

Je relie les prises des chambres, couloirs ensemble en un ou plusieurs circuits en fonction du nombre (12
maximum)

Je relie interrupteur, lampes ensemble (12 maximum) en faisant du zonage de préférence jour / nuit (par
exemple salon, cuisine dans un circuit, chambre-couloir-salle de bain dans un autre)

Je crée un circuit indépendant pour
▪ chaque climatisation
▪ pompe
▪ chauffe-eau

III. Listing des circuits sur une feuille et dans le tableau

Pour chaque circuit, je leur donne

▪ Un numéro que je note sur le circuit dans le plan (après la boite de dérivation si existant pour bien
les identifier)
▪ Un nom compréhensible par tous

Pour chaque circuit j'identifie son ampérage :
▪ 15 A pour les lampes
▪ 15 ou 20 A pour les prises usuelles
▪ 20A pour les prises comptoir
▪ Par un calcul pour les autres circuits ( > 1,25 * Puissance de l'appareil / Tension de l'appareil)
 
Pour chaque circuit je trouve le dispositif de sécurité adapté ainsi que son ampérage (15A, 20A, 30A, 40A,
50A).
▪ Breaker simple pour les circuits 120
▪ Breaker double pour les circuit 240,
▪ Différentiel pour les circuits prises comptoirs, salle de bain ou extérieure si pas de prises GFCI
▪ ACFI pour les chambres si possible
Je notre également la taille que le dispositif prendra dans le tableau (1/2, 1", 2")

Pour chaque circuit j'en déduit le calibre AWG des cables du circuit

Exemple :
- C1, Réfrigérateur,15A, 14AWG, Breaker 15A 1/2''
- C2, Cuisinière, 50A, 8AWG, Breaker Double 50A 2"
- C3, Prise comptoir, 20A, 12AWG, Différentiel 1"
- C4, Lampe Salon Cuisine 15 A, 14 AWG, Breaker 15A ½"
- C5, Prises Salon Cuisine 15 A, 14 AWG, Breaker 15A ½"
- C6, Climatisation, 15A, 14 AWG, Breaker Double 15A, 2*1/2"
- C7, Prise salle de bain, 15A, Différentiel 15A, 1"
- C8, Prise chambre, 15A, 14AWG, Breaker 15A 1/2''
- C9, Lampes Salle de bain, chambre, 15A, 14AWG, Breaker 15A 1/2''
- ….
C7 et C8 peuvent être fusionnés si on met directement le GCFI au niveau de la prise de la salle de bain

IV. Création du tableau électrique

Je commence par les circuits dont l'ampérage est le plus puissant


Je recopie ces informations sur le tableau en repérant si je prends une moitié, un, deux emplacements du
tableau.
A noter que sur un breaker double je peux prendre un breaker 2*1/2" mais il doit toucher les deux phases.
Comme pour le breaker ½" je fais un trait au milieu. (voir exemple)

Je note la couleur du fil. Ils seront noirs sauf pour les breakers doubles ou le 2 e fil sera rouge

Lorsqu'un circuit est recopié je le coche pour être sûr qu'il a été recopié dans le tableau et qu'une seule fois.
