TD 2

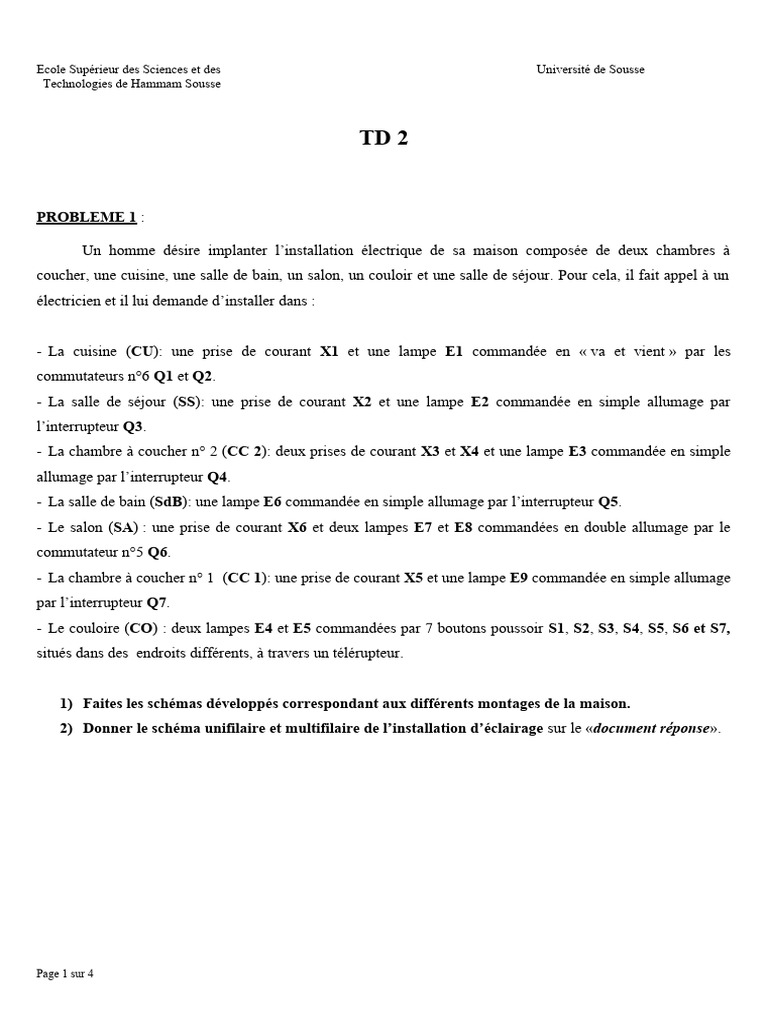

PROBLEME 1 :

Un homme désire implanter l’installation électrique de sa maison composée de deux chambres à

coucher, une cuisine, une salle de bain, un salon, un couloir et une salle de séjour. Pour cela, il fait appel à un
électricien et il lui demande d’installer dans :

- La cuisine (CU): une prise de courant X1 et une lampe E1 commandée en « va et vient » par les
commutateurs n°6 Q1 et Q2.
- La salle de séjour (SS): une prise de courant X2 et une lampe E2 commandée en simple allumage par
l’interrupteur Q3.
- La chambre à coucher n° 2 (CC 2): deux prises de courant X3 et X4 et une lampe E3 commandée en simple
allumage par l’interrupteur Q4.
- La salle de bain (SdB): une lampe E6 commandée en simple allumage par l’interrupteur Q5.
- Le salon (SA) : une prise de courant X6 et deux lampes E7 et E8 commandées en double allumage par le
commutateur n°5 Q6.
- La chambre à coucher n° 1 (CC 1): une prise de courant X5 et une lampe E9 commandée en simple allumage
par l’interrupteur Q7.
- Le couloire (CO) : deux lampes E4 et E5 commandées par 7 boutons poussoir S1, S2, S3, S4, S5, S6 et S7,
situés dans des endroits différents, à travers un télérupteur.

1) Faites les schémas développés correspondant aux différents montages de la maison.

2) Donner le schéma unifilaire et multifilaire de l’installation d’éclairage sur le «document réponse».

Page 1 sur 4
 Document Réponse

Page 2 sur 4
PROBLEME 2 :

Proposez un schéma unifilaire et multifilaires pour l’installation suivante (éclairage et prises de courant) :

Chambre 1 Chambre 2 Chambre 3

Couloir
SdB

Séjour

SdE

Cuisine

Page 3 sur 4
Remarque : les prises de courant sont 2P+T

Chambre 1 Chambre 2

Chambre 3

Couloir
SdB

Séjour
SdE

Cuisine
