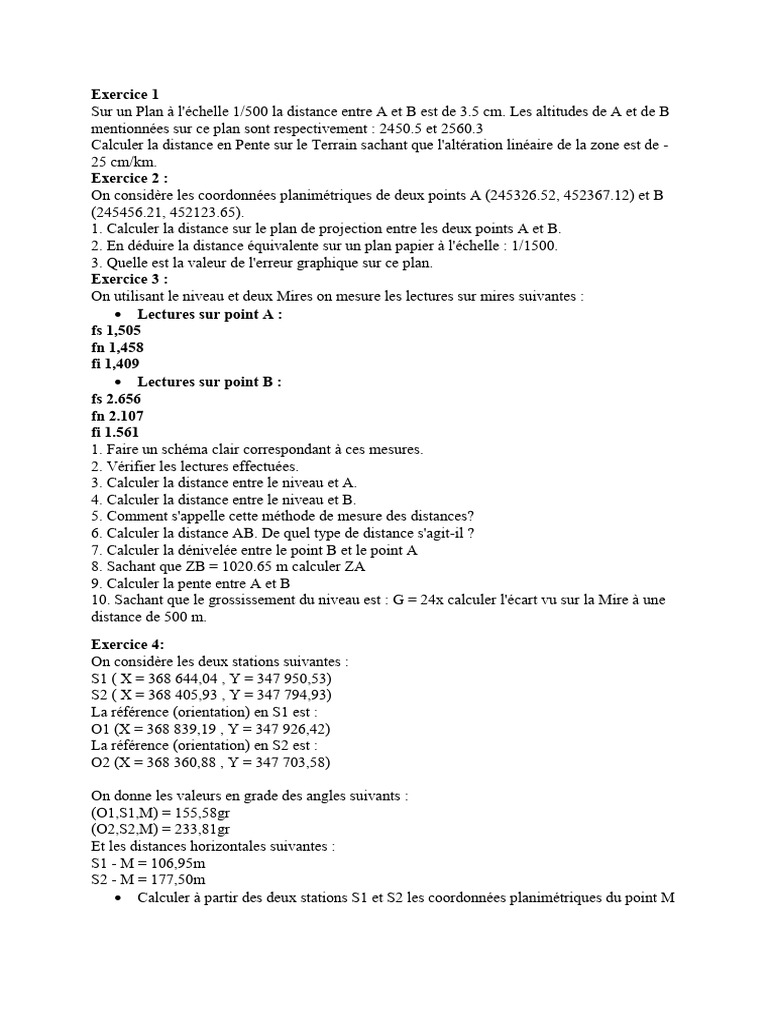

Exercice 1

Sur un Plan à l'échelle 1/500 la distance entre A et B est de 3.5 cm. Les altitudes de A et de B
mentionnées sur ce plan sont respectivement : 2450.5 et 2560.3
Calculer la distance en Pente sur le Terrain sachant que l'altération linéaire de la zone est de -
25 cm/km.
Exercice 2 :
On considère les coordonnées planimétriques de deux points A (245326.52, 452367.12) et B
(245456.21, 452123.65).
1. Calculer la distance sur le plan de projection entre les deux points A et B.
2. En déduire la distance équivalente sur un plan papier à l'échelle : 1/1500.
3. Quelle est la valeur de l'erreur graphique sur ce plan.
Exercice 3 :
On utilisant le niveau et deux Mires on mesure les lectures sur mires suivantes :
• Lectures sur point A :
fs 1,505
fn 1,458
fi 1,409
• Lectures sur point B :
fs 2.656
fn 2.107
fi 1.561
1. Faire un schéma clair correspondant à ces mesures.
2. Vérifier les lectures effectuées.
3. Calculer la distance entre le niveau et A.
4. Calculer la distance entre le niveau et B.
5. Comment s'appelle cette méthode de mesure des distances?
6. Calculer la distance AB. De quel type de distance s'agit-il ?
7. Calculer la dénivelée entre le point B et le point A
8. Sachant que ZB = 1020.65 m calculer ZA
9. Calculer la pente entre A et B
10. Sachant que le grossissement du niveau est : G = 24x calculer l'écart vu sur la Mire à une
distance de 500 m.
Exercice 4:
On considère les deux stations suivantes :
S1 ( X = 368 644,04 , Y = 347 950,53)
S2 ( X = 368 405,93 , Y = 347 794,93)
La référence (orientation) en S1 est :
O1 (X = 368 839,19 , Y = 347 926,42)
La référence (orientation) en S2 est :
O2 (X = 368 360,88 , Y = 347 703,58)
2
On donne les valeurs en grade des angles suivants :
(O1,S1,M) = 155,58gr
(O2,S2,M) = 233,81gr
Et les distances horizontales suivantes :
S1 - M = 106,95m
S2 - M = 177,50m
• Calculer à partir des deux stations S1 et S2 les coordonnées planimétriques du point M
Exercice 5
L'altitude du point de station S est : 75.363. Les mesures effectuées par une station totale au
point B au bas d'un Bâtiment sont comme suit : D = 35.421, V1 = 60.5458 g. En visant le haut
du bâtiment on obtient l'angle vertical V2 = 72.8478. On donne : ha = 1.75 et hp = 1.90.
1. Calculer l'altitude du point B
2. Calculer la hauteur H de ce Bâtiment.
3. Calculer la précision de cette hauteur, sachant que les précisions de l'instrument utilisé
sont : 2mm+1ppm pour les distances et 2” pour les angles. On considère la valeur de 2 mm
comme précision de ha et de hp.

Exercice 6
Un opérateur a mesuré une distance 4 fois avec une chaîne ayant une portée de
20m et a trouvé les valeurs suivantes : 78,125m ; 78,122m ; 78,124m ; 78,125m.
Après étalonnage, il s’est avéré que la chaîne est trop longue de 13mm.
Q1. Les mesures sont-elles exactes ou précises ? Justifier votre réponse
Q2. Que représente la valeur de 13mm ?
Q3. Quelle est la valeur de la distance à adopter ?

Exercice 7
Pour déterminer les distances AM et BM et les coordonnées ( XA ,YA ) ( XB ,YB ) des
points A et B. A l’aide d’un théodolite et une mire . Un topographe a stationné en A
(point accessible) et au point B (point accessible) et il a vise un point de référence M dont
les coordonnées sont connus mais le point M est très éloignée. Pour cela il a enregistré dans
le carnet de note les mesures suivantes :
1- Déterminer les angles αA ,αB et αM
2-Déterminer la distance horizontale moyenne Dh (A,B ) ?
3-Calculer les distances horizontales Dh (A,M ) Dh (B,M ) ?
4-Calculer la surface limite par les points ABM
5-Déterminer (XA ; YA) du point A et (XB ; YB) du point B;
Sachant que : θAB = 300 gr et XM= 8500 m et YM = - 7700 m
Exercice 8
On veut mesurer la hauteur d’une ouverture dans un mur. Le topographe a installé un
théodolite au point P (voir figure). Il a mesuré la distance D par la méthode stadimétrique tout
en maintenant la lunette horizontale et en installant une mire au point B. Ensuite il a visé le
point A puis le point B et il a noté Les lectures verticaux moyennes Z1 et Z2. Par la suite il a
changé la station P par une autre station au point P’.
• Citez et comparez les différentes méthodes de mesure des distances.
• Déterminez l’équation de la hauteur H en fonction de D, α1 et α2
• Citez le principe de détermination des hauteurs si on a un obstacle ( la base de la
construction est inaccessible )
