 : TP Maintenance réseau

______________________________________________________________________________________
 : Maintenance Bac pro SN RISC Page 1 sur 4

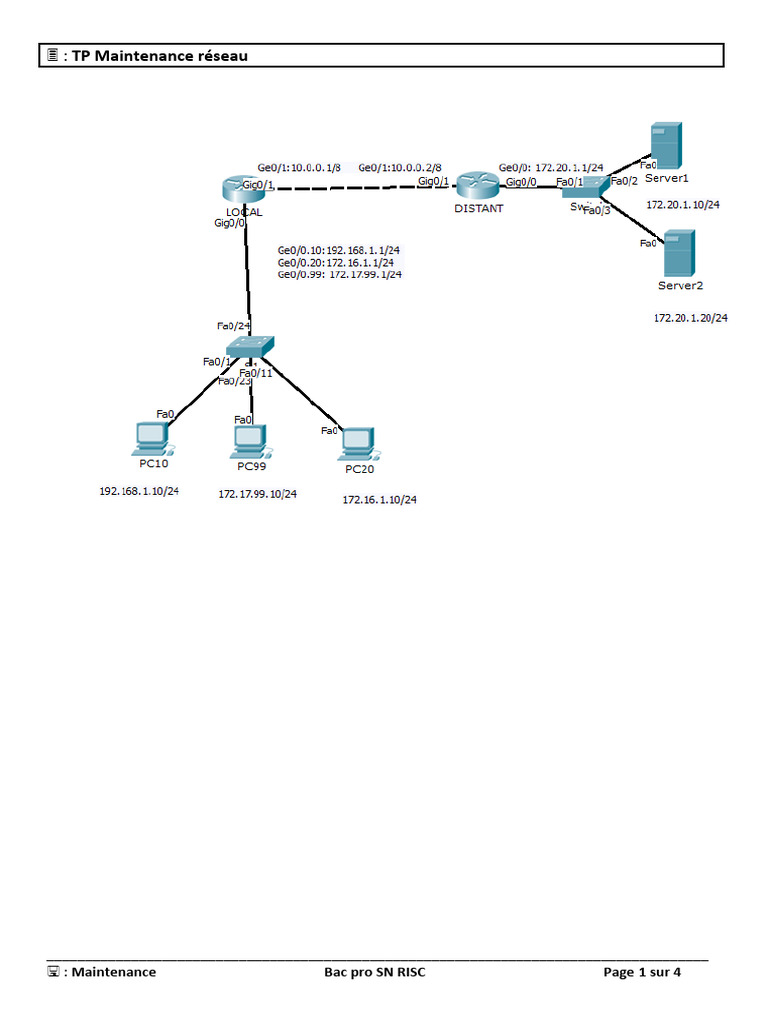

 : TP Maintenance réseau

Cahier de charge :

Masque de Passerelle par

Périphérique Interface Adresse IP
sous-réseau défaut
Ge0/0.10 192.168.1.1 255.255.255.0
Ge0/0.20 172.16.1.1 255.255.255.0
Routeur1
Ge0/0.99 172.17.99.1 255.255.255.0
Ge0/1 10.0.0.1 255.0.0.0
Ge0/0 172.20.1.1 255.255.255.0
Routeur2
Ge0/1 10.0.0.2 255.0.0.0
Fa0/1-10 Affectés au VLAN 10
Fa0/11-20 Affectés au VLAN 20
Commutateur Fa0/21-23 Affectés au VLAN 99
Fa0/24 Mode « trunk »
Interface VLAN 99 172.17.99.2 255.255.255.0 172.17.99.1
PC10 Carte réseau 192.168.1.10 255.255.255.0 192.168.1.1
PC20 Carte réseau 172.16.1.20 255.255.255.0 172.16.1.1
PC99 Carte réseau 172.17.99.10 255.255.255.0 172.17.99.1
SRV1 Carte réseau 172.20.1.10 255.255.255.0 172.20.1.1
SRV2 Carte réseau 172.20.1.20 255.255.255.0 172.20.1.1

Configuration des VLANs

Numéro de VLAN Nom
10 Directeur
20 Commerciaux
99 Management

Le commutateur S1 et les deux routeurs

Mot de passe de connexion :

- En mode console (vivement déconseillé) : cisco

- En mode vty (accessible en telnet à paritr de PC99 onglet « Command prompt ») : vty
- En mode privilégié : snrisc

Travail demandé :
Pour chaque fichier vous devez trouver les causes de disfonctionnement des équipements réseaux sauf les serveurs.

______________________________________________________________________________________
 : Maintenance Bac pro SN RISC Page 2 sur 4
 : TP Maintenance réseau

Fichier : Maintenance1

Panne(s) constatée(s):

Solution(s) apportée(s):

______________________________________________________________________________________
 : Maintenance Bac pro SN RISC Page 3 sur 4
 : TP Maintenance réseau

Fichier : Maintenance2

Panne(s) constatée(s):

Solution(s) apportée(s):

______________________________________________________________________________________
