Lycée IBN KHALDOUN – Labo.

génie mécanique – 4ème sciences techniques

Partie B : ANALYSE STRUCTIRELLE

Chapitre III

LES LIAISONS MECANIQUE

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

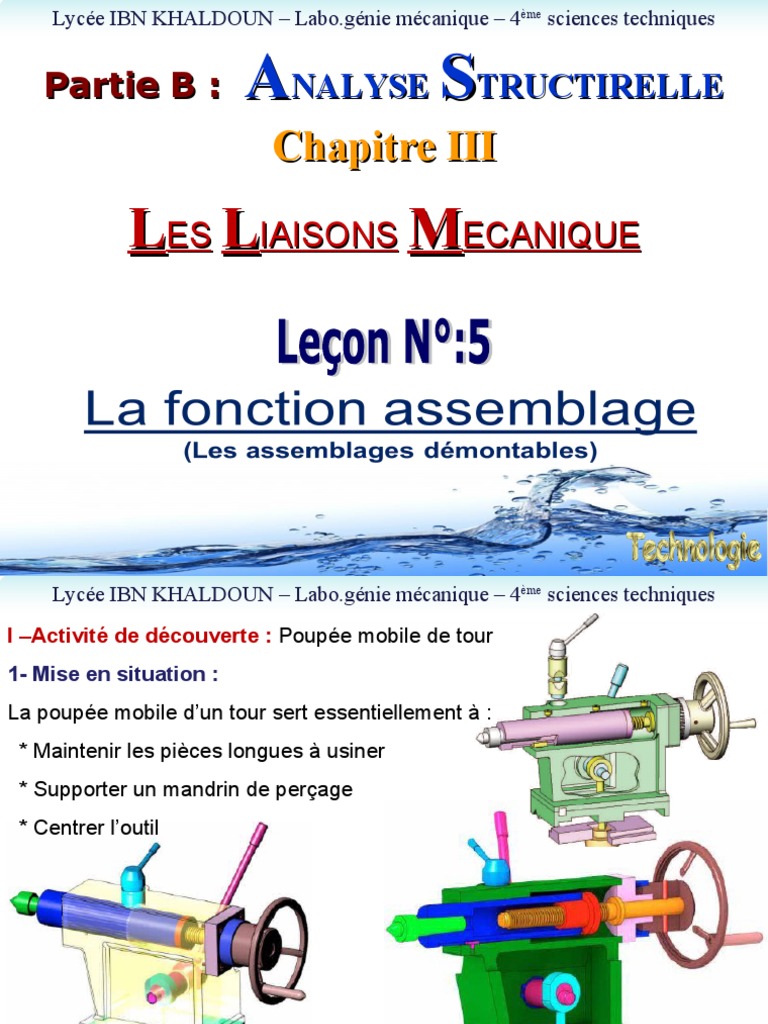

I –Activité de découverte : Poupée mobile de tour
1- Mise en situation :
La poupée mobile d’un tour sert essentiellement à :
* Maintenir les pièces longues à usiner
* Supporter un mandrin de perçage
* Centrer l’outil

Poupée mobile en 3D
Poupée mobile en 3D (en coupe)
Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
: Etude des liaisons -2
Liaison entre le fourreau Liaison entre poupée
(7) et le corps (4) mobile et le banc (1)
………………………………………………
Surface cylindrique ……………………………………………
Nature des surfaces …………………………………………… Surface plane
..………………………………
de contact ………………
……………………………………………… ……………………………………………
Moyen de Clavette a ergot (5) +
……………………………………………… Vé dissymétrique +
…………………
positionnement rainure du clavette sur appui plan
(7) ………………..……………
………………………………………………
2 tampons (19-20) + ……………………………………………
Bride (28) + écrou (27) +
Eléments de fixation ……………… …………………
vis(18)+écrou (8) tirant (26)
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

3- Les assemblages :
1- Définition:

Le terme assemblage désigne les solutions constructives qui réalisent une

liaison encastrement.
Une liaison encastrement est une liaison complète qui consiste à immobiliser
deux (ou plusieurs) pièces l’une par rapport à l’autre.

Symbole :

Représentation plane Représentation spaciale

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
2- Fonctions assurées par un assemblage :

Pour réaliser une liaison encastrement entre deux pièces d'un mécanisme, la
solution constructive choisie doit assurer en phase «utilisation» les fonctions
suivantes :
- Positionner et maintenir de façon stable les deux pièces entre elles;
- Transmettre les actions mécaniques;
- Résister au milieu environnant.
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
: Etude des assemblages -4
Support d’étude : poupée mobile de tour M.A pages 40---44
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
Etude de l’assemblage :4-1
: (fourreau7/corps4) Solutions
technologiques
Compléter l’extrait de FAST suivant
FT111 :
Positionner le Surface cylindrique
………………………
FT11 : Interdire ………………………
fourreau (7) par + Clavette a ergot
………………………
FT1 : Réaliser
………………………
rapport au corps (5) + rainure du
une liaison les mobilités
………….…..(4) (MIP) clavette sur (7)
encastrement
entre le
Maintenir en
FT121 :
fourreau (7) et FT12 : Transmettre ………………………
2 tampons (19-
position le
le corps (4) les actions ……………………… ………………………
20) + vis(18) +
mécaniques entre fourreau (7) par
………………………
rapport au corps écrou (8)
(7) et (4) ……...…..
(7) (MAP)
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
4-2 : Analyser les assemblages et compléter le tableau suivant :

Nature
Surfaces de Eléments de
d’assemblage
mise en maintien en Par Par
Assemblages obstacle adhérence
position (MIP) position (MAP)

Ecrou (11) et Surface

…………………cylindrique ………………
A1 3 vis (12)
fourreau (7) Surface
………………… plane ………………
…………………
Surface ………………
A2 Volant (17) et vis …………………
cylindrique Goupille(21)
………………
(10)
Pointe (6) et ………………… ………………
A3 (fourreau (7) ………………… ……………
Surface conique Adhérence
Par coincement
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Assemblage démontable par obstacles

Exemple N°1: Assemblage des pièces (1) et (2) MC page 90

Vidéo
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Exemple N°2: Assemblage d’un poulie (2) et bout d’arbre (4) MC page 91

Vidéo
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Exemple N°3: Assemblage d’une poulie (3) et bout d’arbre (5) MC page 92
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Exemple N°4: Assemblage d’une poulie (2) et bout d’arbre (1) MC page 92
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Exemple N°5: Assemblage d’une roue dentée (3) et bout d’arbre (1) MC page 91

Vidéo
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Exemple N°6: Assemblage par clavette et vis Vidéo

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Assemblage démontable par adhérence

Exemple N°1: Par coincement MC page 93

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Exemple N°2: Par pincement MC page 93

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

Exemple N°3: Par tampons tangents MC page 94

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

II- Activités pratiques :

❏ Perceuse sensitive MA pages 85-86

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
I- Activité N°1 : Perceuse sensitive MA page (85-86).

Partie d’étude: Mécanisme de réglage et de blocage du porte pièce

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

1- Assemblage du porte pièce (4) et du support (3) :

Compléter, sur les deux vues, la liaison encastrement du porte pièce (4) avec le
support (3) par pincement a l’aide de la vis (5) en prévoyant une fente sur (4) de
largeur réelle de 4 mm.

2- Assemblage du support (3) et du corps (1) :

Compléter, sur les deux vues, la liaison encastrement du support (3) avec le corps
(1) a l’aide d’une vis a tète hexagonale.

3- Assemblage du corps (1) et la colonne (2) :

Compléter, sur les deux vues, la liaison encastrement du corps (1) avec la colonne
(2) par pincement a l’aide de la vis (5a) en prévoyant une fente sur (1) de largeur
réelle de 4 mm.
CORRECTION
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

III- Evaluation:

Mécanisme de commande du module de pose de ruban

adhésif M.C pages 10.3---108

 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
Description :
La figure ci-contre représente partiellement
le sous-système «module de pose de ruban
adhésif» utilisé dans une chaîne de
fabrication de biscuits.
Le module est formé principalement :
- d'un groupe supérieur formé par deux
tapis roulants agissant sur la face
supérieure du carton. Ce groupe est
commandé en mouvement en translation
grâce à un vérin non représenté.
- d'un groupe inférieur formé aussi par
deux tapis roulants permettant d'avancer
le carton en agissant sur sa face
inférieure.
- d'un support de rouleau de ruban
adhésif.
Après l'encaissage des paquets de
biscuit dans le carton et la fermeture de
celui-ci (rabattement des volets Carton avec
Carton sans
supérieurs), ce dernier est entraîné par ruban adhésif
ruban adhésif
les quatre tapis roulants pour être
définitivement fermé à l'aide d'un ruban adhésif.
Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

2, 5, 6, BE 9, 10, BI 12, 13, 14,18,BE19,20,23,24,25,27,33

31
BE 12
7,8,BI 9,29,30
E = {15, 16, 17, BI 19, 21, 22
.........................................................................................................}

Pivot
Pivot
Pivot
Pivot
L2
L1 L3

L4
Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
c- Analyse des assemblages : Compléter le tableau suivant :

Plane et
cylindrique 3 vis (10) Ø 50 H7h6
(centrage court)
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques
c- Analyse des assemblages : Compléter le tableau suivant :

Cylindrique et
plane (clavette + Vis sans tête Ø 16 H7h6
rainure)
 Lycée IBN KHALDOUN – Labo.génie mécanique – 4ème sciences techniques

6- Modification d’une solution

Les extrémités filetées de l’arbre de sortie

(16) et les écrous dépassent nettement les

rouleaux, ce qui contrarie les normes de

sécurité.

On demande de changer la solution

proposée par une vis à tête hexagonale ISO

4014 M8-25 et une rondelle plate ISO 10673

type L - 8.

La solution pour l’arrêt en rotation du

rouleau sera conservée (clavettes parallèles,
