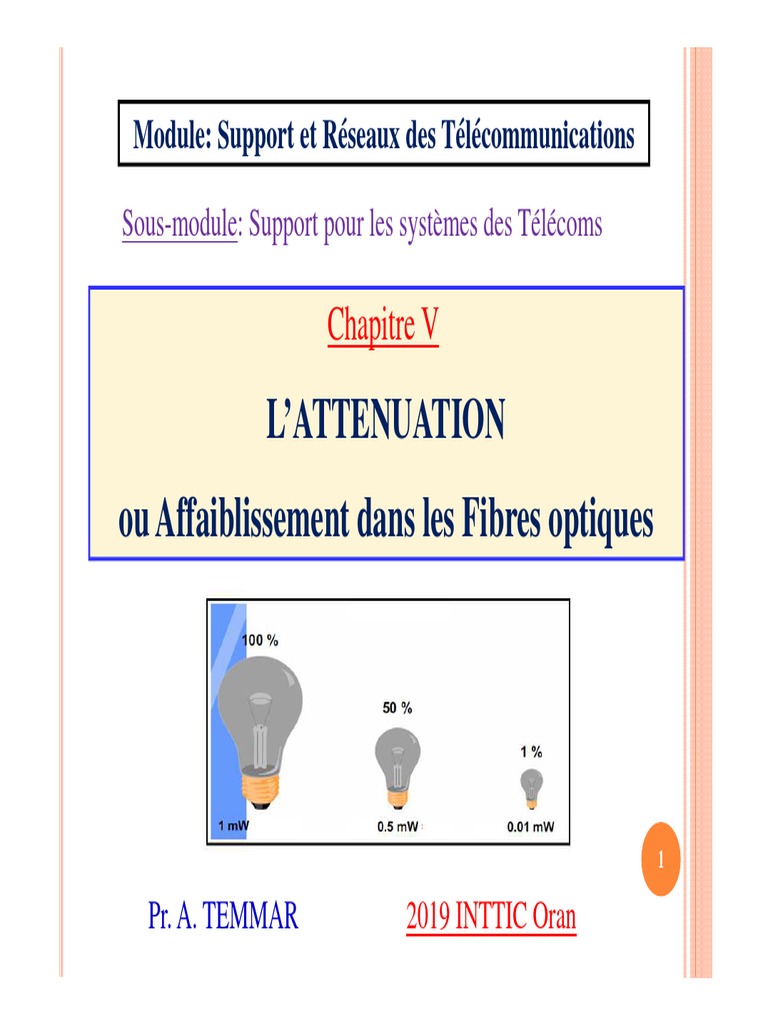

Module: Support et Réseaux des Télécommunications

Sous-module: Support pour les systèmes des Télécoms

Chapitre V

L’ATTENUATION
ou Affaiblissement dans les Fibres optiques

Pr. A. TEMMAR 2019 INTTIC Oran

V.1 Définition de l’atténuation ou l’affaiblissement
L’atténuation: Un partie du signal propagé le long de la fibre est perdue

Atténuation est donc une perte de puissance:

Au cours de la propagation dans la fibre, la puissance de la lumière décroît selon la loi :
P(z)= Pin e-αz
α: est le coefficient d’atténuation en Neper/m 1 neper = 8,69 dB
dépend du matériau (plastique, silice,...) et de la longueur d'onde λ.

La puissance lumineuse P transmise à une longueur L de la fibre est donnée par :

= p .10
αL
−

P0 : puissance couplée à l’entrée de la fibre

P(L) 0
10

L’atténuation α à la distance L (km):

1 P
en (dB/km) α. = 10.log 0

L P(L)
Exemple :
Un affaiblissement de 10dB : Signifie que la puissance
lumineuse P(L) mesurée dans une fibre optique après une
longueur L (en km) ne vaut plus que 10% de la puissance
lumineuse P(0) d’entrée.
Pour 3dB, on atteint environ 50%
Pour 1dB, on atteint environ 80%
Les fibres monomodes ont, à une longueur d’onde de 1550nm
des affaiblissements de 0,2dB/km, c’est à dire que 4,5%
seulement de la puissance lumineuse sont perdues par
kilomètre.

3
V.2 Rappel: Notion du dB et dBm
Décibel : dB
Unité logarithmique standard utilisée pour exprimer le rapport de deux quantités.

Utilisé pour exprimer le Gain ou la Perte; généralement pour comparer la

puissance d’entrée et la puissance de sortie.
P(dB)=10 log P(W)
-Concernant la fibre optique, nous faisons face principalement à la perte et à la
puissance optique

Décibel : dBm
- Décibel référencé à un milliwatt (mW)
(par exemple, le rapport utilise une constante de 1 mW en tant que puissance
de sortie)

Conversion mW en dBm ou l’inverse

4
P[mW] = 10 (P[dBm] / 10)
Quelques exemples de conversion

0 dBm 1 mW -5 dBm 0,32 mW

5 dBm 3.12 mW -10 dBm 0,1 mW
10 dBm 10 mW -15 dBm 0,032 mW
15 dBm 32 mW -20 dBm 0,01 mW

20 dBm 100 mW -25 dBm 0,0032 mW

-30 dBm 0,001 mW
25 dBm 320 mW
ou 1 µWatt
5
30 dBm 1000 mW
ou 1 Watt
V.3 L’atténuation dans les fibres
L’atténuation dans les fibres optiques peut provenir:
Imperfections intrinsèques du matériau (verre ou la silice) : absorption ,
diffusion,
Des microcourbures , de macrocourbures,
Des connexions et discontinuités

C’est l’une des principales contraintes de performance.

Elle Joue un rôle important dans la détermination de la distance
maximale (portée) entre un émetteur et un récepteur.

( P entrée[dBm]] - Psortie [dBm]] )

Atténuation [ dB/km ] =
Distance [km]]

ou 6
V.3.1.Les imperfections (pertes) intrinsèques (dues au matériau)

a-Evolution du verre

7
b-Atténuation du Verre selon leur applications

8
c- Différentes causes d’atténuation intrinsèque
L’atténuation intrinsèque est causée principalement par des phénomènes physiques
d’absorption et de diffusion dans le matériau de guidage.
L’importance de ces pertes lumineuses dépend entre autres, de la longueur d’onde
de la lumière injectée.
Cette atténuation se traduit par le terme α (exprimé en dB/km) qui dépend du
matériau et de la longueur d’onde λ.
Elle est donnée par la courbe expérimentale (relevée en 1979) pour une fibre en
silice typique en télécommunications

9
 Cette courbe fait apparaître trois phénomènes :
•La diffusion de Rayleigh :
Elle est due à l’interaction de la lumière avec le matériau, qui la diffuse de façon
relativement isotrope. Elle diminue rapidement quand la longueur d’onde augmente
1
suivant une loi α ≈
λ 4

• L’absorption par le matériau dans l’infrarouge :

Cette absorption est due au matériau et elle se manifeste en général dans
l’infrarouge. Ce phénomène limite le domaine de transparence :
à environ 0,8µm dans le plastique (qui ne transmet que la lumière visible) ;
1,7µm à 2 µm dans la silice,
Plus de 5µm pour les verres fluorés qui trouvent ainsi une application en
instrumentation.
•Les pics d’absorption par diverses impuretés :
Il sont sélectifs par diverses impuretés ; et le plus gênant étant dû aux ions OH
(molécules d’eau) donnant un pic à 1,39µm.
10
Pour le faire disparaître, il faut que la silice ait une teneur en eau extrêmement
faible (< à10-7).
Autre phénomène d’attenuation interne: Réflectance
Chaque fois qu’un rayon lumineux rencontre une discontinuité à l’intérieur
de la fibre, une partie de la lumière est réfléchie à la source.
Ce phénomène est appelé réflectance.

Reflectance

Épissure
Épissure

Rayon
lumineux

11
Fibre optique sans pic d’OH: ZWP
En 2000-2001, la société américaine OSF a pu éliminer le pic d’OH
apparaissant autour de 1.4µm

12
Atténuation spectrale pour des fibres en plastique :

13
V.3.2.Les imperfections (pertes) extrinsèques de la fibre
Il s’agit cette fois de fuite de la lumière hors du guide provoquée par des déformations
ou des discontinuités de celui-ci. On peut distinguer :
a- Imperfections dues aux courbures de la fibre
L’atténuation provoquée par une courbure dépend de la dimension du cœur et
aussi du rayon de la courbure .
a.1 Pertes par microcourbures: rayon de courbure qlq µm (10-6)
Ces micorcourbures ou bosses se distinguent principalement localement sur la surface
de la fibre.

Elles sont dues en général à des contraintes mécaniques lors de la fabrication des câbles
Ces pertes dépendent aussi bien de la fibre elle-même que le revêtement
Elles augmentent très vite lorsque le diamètre du cœur diminue.
Elles sont à peu près indépendantes de la longueur d’onde
L’utilisation de structure adéquate peut éviter ces deux types de pertes. 14
a.2 Pertes par macrocourbures: rayon de courbure qlq mm (10-3)
La courbure de la fibre induit des pertes par courbure : une partie de l’énergie
lumineuse du mode peut échapper au guidage, et se perdre dans la gaine.
Ce phénomène s’appelle « perte par courbure »
elle est plus sensible aux grandes longueurs d’onde
Elles sont négligeables pour un rayon de courbure pour Rc≈5mm
Pour les fibres optiques Lucent TrueWave à 1550nm, 100 enroulements d’un
rayon de 37,5 mm induisent une perte de 0,05dB (-1,2%)
En télécommunications à longue distance, il est nécessaire que ces pertes
restent faibles par rapport à l’atténuation intrinsèque.
C’est le cas lorsque le rayon de courbure reste sensiblement supérieur à un
rayon de courbure critique Rcc donné par :
• Pour les fibres multimodes : 2an12
Rcc =
ON 2
• Pour les fibres monomodes :
λ  2,75 − λ 
−3
15
Rcc = 20
(n − n )
1 2
3
2
 λ
c
b -Les pertes aux raccordements (connexions)
b-1 Défauts de connexion entre fibres:
A cause de la différence des diamètres du cœurs

La connexion d’une fibre optique de diamètre de cœur Φ1 avec une fibre

optique de diamètre Φ2 < Φ1 donne la perte d’insertion AΦ
2
 Φ1 
A Φ = 10 log 
 Φ2  Φ Φ1 2

ou
Φ 
A = 20 log  1

Φ 
Φ

Exp : La connexion d’une fibre multimode de diamètre Φ1= 50µm et d’une fibre
monomode de diamètre Φ2 = 9µm ; elle produit une perte de 15dB
A cause de la différence des ouvertures numériques
La connexion de deux fibres d’ouverture numériques différentes
ON1>ON2, la perte d’insertion est :

 ON 
2

 ON  16
A = 10 log 1

ou A = 20 log
ON
 1

 ON 
ON

 ON 2 2
 A cause de la différence d’indice de réfraction (pertes de Fresnel)
Les connexions entre fibres optiques présentent aussi des pertes dues au
passage de la lumière du verre à l’air et réciproquement à cause de la différence
d’indice à l’interface.
Il apparaît une réflexion à l’interface verre-air, cette perte est donnée par :

AF =20 log RF
2
 n − n0 
R F =  1 
 n1 + n0 

n1= indice de réfraction cœur de la fibre ,

n0= 1 indice de réfraction de l’air

17
b-2 Défauts d’alignement
L’alignement de deux fibres optiques identiques provoque trois
principaux défauts :
•Défaut d’espacement (e):

•Défaut d’excentration (d):

• Défaut de désalignement angulaire (θ)

θ

18
 Annexe : Formules approchées (pour information)
• Cas fibre multimode :

Ces défauts peuvent être évalués par quelques formules approchées suivantes :
2
Espacement (e) :  Φ 2 
A(e) ≅ −10 log  Φ : diamètre de la fibre, sin θmax = ON
 Φ 2 + e ⋅ tgθ max 

Excentration :  16 ⋅ d 
A(d) ≅ -10log1 - 
 3⋅π ⋅ Φ 

Désalignement angulaire : Calcul plus compliqué

• Cas fibre monomode :
Dans ce cas, la perte est donnée par A=log T , T étant le coefficient de transmission d’une
fibre à l’autre, les faisceaux lumineux sont considérés gaussiens pour le mode fondamental
PL01, de rayon w0 et de divergence θG

Espacement : A = -10 log (1+Z2) avec e

Z=
k 0 ⋅ n 0 ⋅ ω 02
  d 
2
  d 
2

Excentration : A = −10 log exp   = −4,34 

  ω 0    ω0 

 θ 
2
 θ 
2

Désalignement angulaire : A = -10log exp   = −4,34 

  θ G    θG  19
 2ω ⋅ ω 
Différence de diamètre : A = −10log 2 01 02 
 ω 01 + ω 02
2 Avec ω01> ω02

V.4 Exploitation des Fenêtres optiques
a- Fenêtre optiques:
L’allure typique de l’atténuation intrinsèque des fibres optiques , due aux phénomènes de
diffusion et d’absorption , en fonction de la longueur d’onde a permis d’exploiter trois fenêtres
optiques:
Première fenêtre: 800 < λ < 900 nm
Deuxième fenêtre: ≅ 1300 nm
Troisième fenêtre: 1500 < λ < 1600 nm.

b-Bandes passantes des fenêtres

∆ν ∆λ 20

fenêtre 1310 nm 14 THz 80 nm

fenêtre 1550 nm 16 THz 120 nm
c- Fenêtres Optiques et le choix de type de fibres :

Multimode
9
MULTIMODE Monomode
8
7
Atténuation (dB/km)

6 MULTIMODE ET MONOMODE
5
MONOMODE
4
3
2
1

700 800 900 1000 1100 1200 1300 1400 1500

Longueur d’onde (nm)

21
V.5 Atténuation et la Notion de Budget optique (bilan optique)

Le bilan de puissance de liaison: consiste à faire une somme algébrique des gains et
pertes depuis le transmetteur Ex jusqu'au récepteur Rx en ajoutant une marge M de
sécurité.

On à: Pmr =Pme – Lα –niCi – nj Ej –M

Avec:
Pmr: Puissance moyenne reçue Pmr (dBm)=10logPmr ( mW)
Pme: Puissance émise Pme=10log Pme(mW)
L: Longueur de la fibre (Km) (détermine la portée)
α: L'atténuation linéique de la fibre dB/km)
niCi: Connecteurs dans le lien (dB)
n jEi: Epissures dans le lien (dB)
M: marge (dB)

22
Ce bilan basé essentiellement sur l’atténuation disponible sur la liaison permet de
déterminer la portée L de la liaison et aussi les composants qui la composent
Rappel sur le calcul des dB et dBm

Gain-perte
Po – Pe = 10 dB
Po > Pe

Po – Pe = - 1 dB
Po < Pe

L’addition ou soustraction des (dB) donne des (dB)

L’addition ou soustraction des (dBm) avec les (dB) donne des (dBm)
La soustraction des (dBm) donne des (dB)
L’addition des (dBm) est impossible.
Exemple:
0 dBm + 2 dB = 2 dBm (Amplification) 23

1 dBm – 2 dB = -1 dBm (Atténuation)

Equilibre de puissance dans une liaison optique.

24
Exemple de calcul de budget optique:

25
