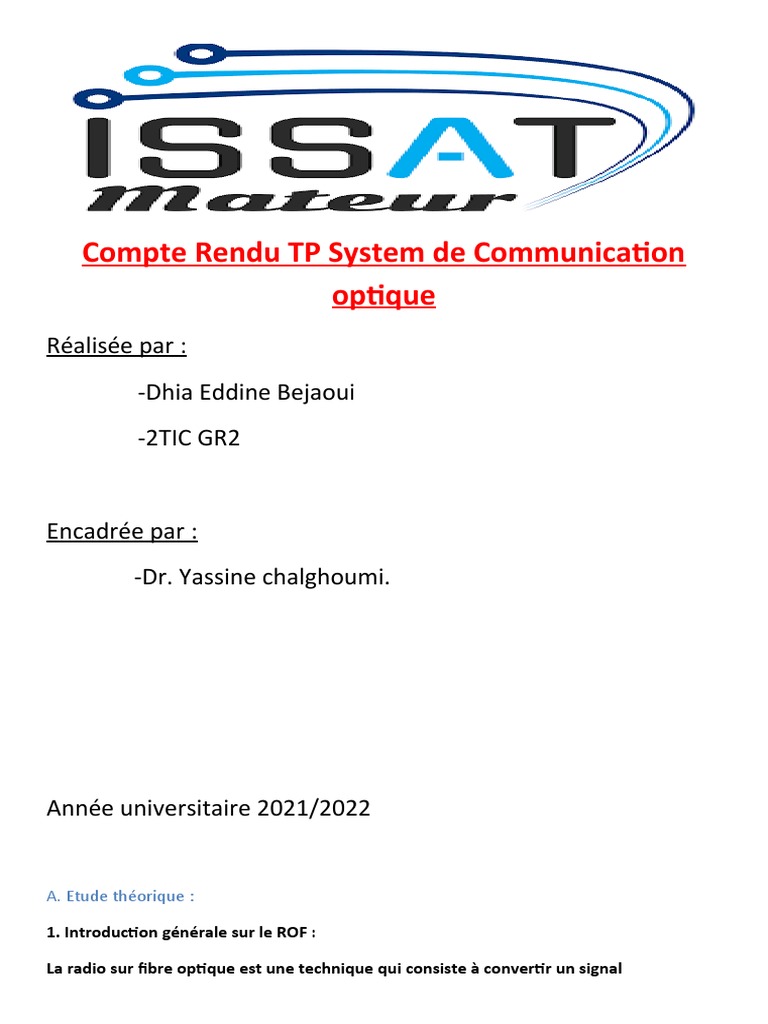

Compte Rendu TP System de Communication

optique
Réalisée par :
-Dhia Eddine Bejaoui
-2TIC GR2

Encadrée par :
-Dr. Yassine chalghoumi.

Année universitaire 2021/2022

A. Etude théorique :

1. Introduction générale sur le ROF :

La radio sur fibre optique est une technique qui consiste à convertir un signal
Radiofréquence en un signal optique afin de tirer parti des avantages du transport sur

Fibre optique :

* Faible pertes (0.5dB/km pour de la fibre monomode à 1310nm).

* Immunité aux bruits extérieurs (alimentation, autres lignes RF de puissance…).

* Très faible encombrement, poids.

* Montage sur touret possible, déploiement rapide sur le terrain.

* Durabilité : pas d’oxydation.

* Faible prix.

* Multiplexage de longueur d’onde

2. Introduction générale d’OptiSystem :

Le logiciel OptiSystem développé par une société canadienne Optiwave; Optical

Communication System Design Software, il permet aux ingénieurs et aux chercheurs

De Concevoir, simuler et d’analyser des systèmes de transmission optique. La diversité

des systèmes

Simulés peut être étendue par la possibilité d’insérer des fonctions réalisées par
l’utilisateur et qui Peuvent être ajoutées aux systèmes simulés.

Le logiciel OptiSystem permet de tester et optimiser pratiquement n’importe quel type de

Liaison optique, il est basé sur la modélisation réaliste des systèmes de communications
par fibre Optiques.

I-Objectif
-Comprendre comment fonctionne une chaine de transmission optique.

-Comprendre l’utilisation du logiciel OptiSystem pour réaliser une chaine

de transmission optique simple.
 II-Etude théorique (chaine de transmission optique)
Une chaine de transmission optique se comporte de 3 majeurs
composant :

-Emetteur.

-Récepteur.

-Canal Optique.

Au niveau de l’émetteur les données sont en état électrique if faut donc les
adapte au canal de transmission par le moyen de modulation.

En utilisant un signal porteuse adaptée au canal optique (onde lumineuse, ray

Laser) générer par une diode LED ou diode Laser.

Les données électriques et le signal porteuse seront modulés à l’aide d’un

modulateur et les information a transmettre seront encapsuler dans le signal
porteuse puis il vont être transmit dans le canal optique.

A la réception le signal optique reçu sera démodulé et les donne s’extraient et

prend la forme électrique pour être traite par le récepteur.

Schéma explicatif :

Signal optique

Donn
ées

II-Manipulation
électr
iques

A) Réalisation d’une chaine de transmission optique simple  :

Démodul
modula Canal optique ateur
Signal
porteuse teur
Cette chaine sert a envoyer une séquence de bit code avec un codeur NRZ sur
un canal optique (50Km) avec une onde porteuse de fréquence 193.1THz génère
par une diode LAZER de puissance 0dBm.

B) Realization d’un System ROF

Ce système combine deux signaux de donnée électrique puis en utilisant un

modulateur LiNb Mach Zender et une porteuse génère par diode Lazer (0dBm )

Puis ce signal devient optique (portant les donnée des 2 signaux électrique) est
transportée sur une fibre optique unidirectionnel .

Ce signal optique subit un DeLay de 1s pour pour extraire 2 signaux qui

représente les 2 signaux combinée au départ. Ensuite chaque signal est filtré,
amplifié et démodulé .
Au cours du propagation du signal le signal transmis est mélangée avec les
parasites. Après le filtrage du signal on est besoin d’un amplificateur pour éviter

L’atténuation au cours de propagation.

Observation finale :
