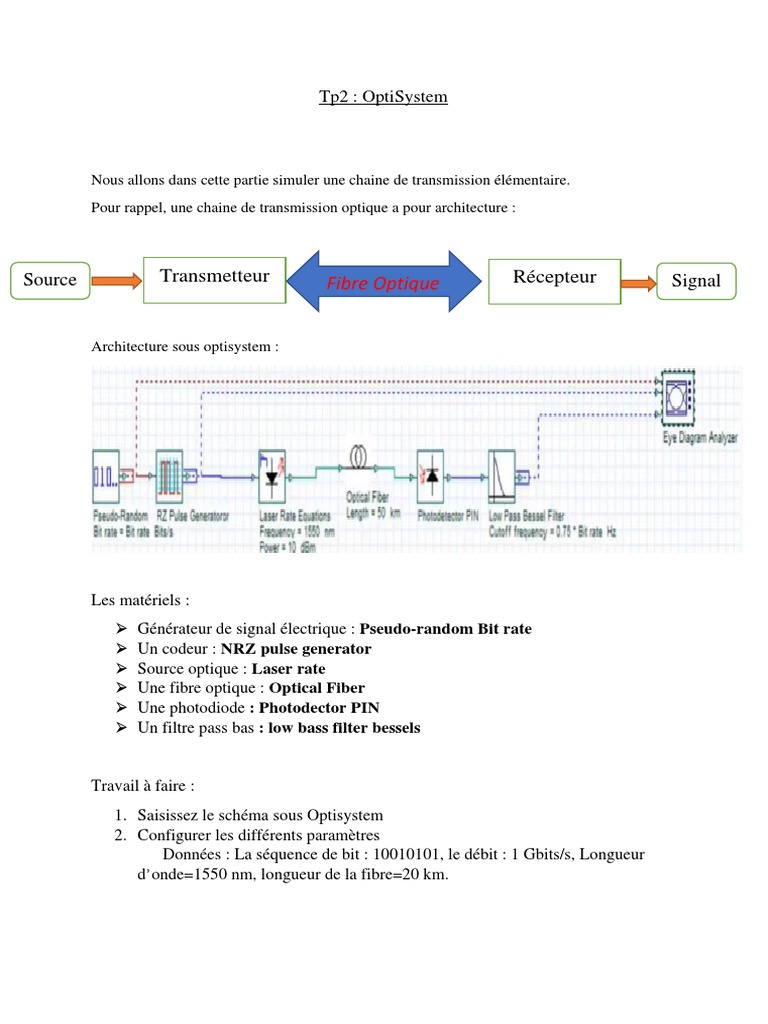

Tp2 : OptiSystem

Nous allons dans cette partie simuler une chaine de transmission élémentaire.
Pour rappel, une chaine de transmission optique a pour architecture :

Source Transmetteur Fibre Optique Récepteur Signal

Architecture sous optisystem :

Les matériels :
➢ Générateur de signal électrique : Pseudo-random Bit rate
➢ Un codeur : NRZ pulse generator
➢ Source optique : Laser rate
➢ Une fibre optique : Optical Fiber
➢ Une photodiode : Photodector PIN
➢ Un filtre pass bas : low bass filter bessels

Travail à faire :
1. Saisissez le schéma sous Optisystem
2. Configurer les différents paramètres
Données : La séquence de bit : 10010101, le débit : 1 Gbits/s, Longueur
d’onde=1550 nm, longueur de la fibre=20 km.
3. Visualiser la puissance de sortie de RZ pulse Generator et du filtre. Quelle
analyse faites-vous ?
4. Afficher les paramètres de BER Analyser.
5. Visualiser la puissance optique du signal entrée et sortie de la fibre optique
