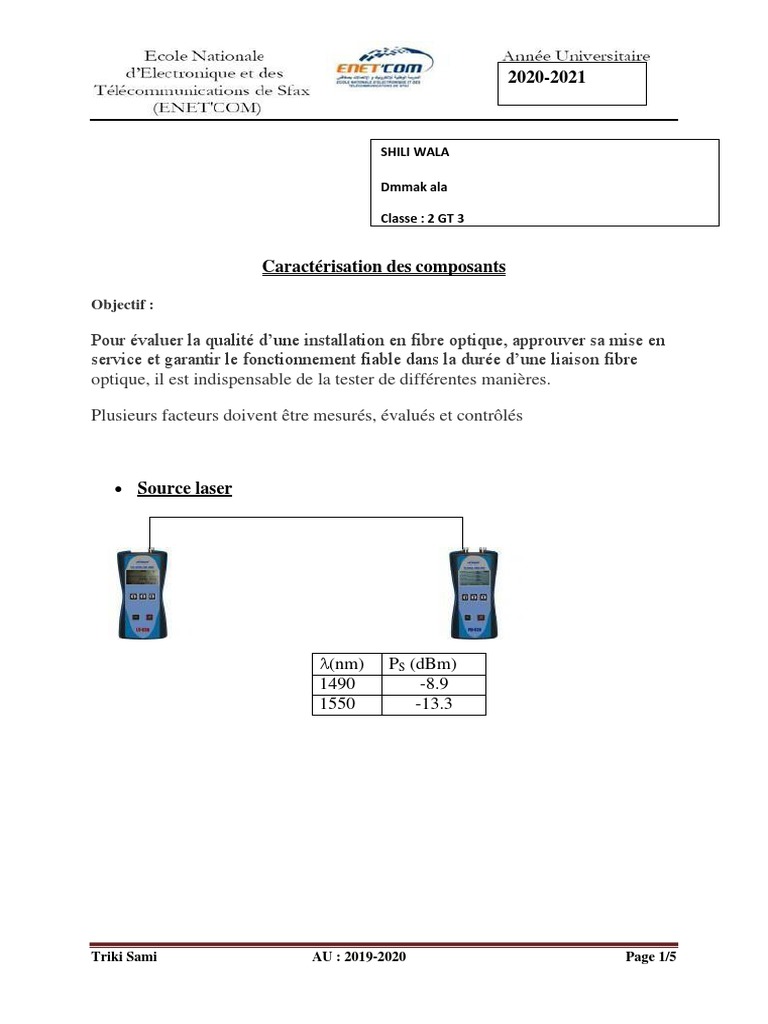

Caractérisation des composants

Objectif :

Pour évaluer la qualité d’une installation en fibre optique, approuver sa mise en

service et garantir le fonctionnement fiable dans la durée d’une liaison fibre
optique, il est indispensable de la tester de différentes manières.

Plusieurs facteurs doivent être mesurés, évalués et contrôlés

• Source laser

(nm) PS (dBm)
1490 -8.9
1550 -13.3

Triki Sami AU : 2019-2020 Page 1/5

 2019-2020

• Switch 1 4

Les switches Optiques sont typiquement utilisés lorsque des sources multiples
partagent un seul et même détecteur ,ou également pour une source unique et de
multiples détecteurs .

(nm) PS (dBm) PR (dBm) Aatt-swith 14 (dB)

1490 -8.9 -16.9 8
1550 -13.3 -20.6 7.4

NB : les Mesures ce fait en passif ,Downstream (Abonnée).

Interprétation :L’atténuation Diminue , en augmentant la longeur d’onde .

A att=Ps-Pr

Triki Sami AU : 2019-2020 Page 2/5

Switch 116

(nm) PS (dBm) PR (dBm) Aatt-swith 116 (dB)

1490 -8.9 -22.9 14
1550 -13.3 -23.9 10.6

Interprétation :
• A att=Ps-Pr ,
• la valeur de l’atténuation est augmentée avec l’utilisation du switch 116
par rapport le switch 14

• Switch 1 16 en serie avec switch 14

(nm) PS (dBm) PR (dBm) Aatt-switch (dB)

1490 -8.9 -31.5 22.2
1550 -13.3 -31.5 18.2
Interprétation : L’atténuation est la somme des atténuations dans les 2
switches ( l’atténuation du switch 116 + l’atténuation du switch 14 )
Aatt-switch (dB)=Aatt-swith 116 (dB)+ att-swith 14 (dB)

Triki Sami AU : 2019-2020 Page 3/5

 • Les bobines de fibre optique
La caractérisation des bobines des fibres optiques ou des lignes de transmission avec
support fibre optique se fait avec réflectomètre.

Caractéristiques
• Dynamique de 45 dB @ 1310 nm, 34 dB @ 1550 nm
• Test sur fibre monomode et multimode
Longueurs d'ondes : 850, 1300, 1310, 1550, 1625 nm
• Zone morte d'évènement : 0,8 m
• Connectique interchangeable
• Fonctionnement avec iOLM ou en réflectométrie classique, ou les deux.
• Logiciel de traitement embarqué : localisateur de macrocourbures, indicateur
succès/échec, vue linéaire

Ergonomie
• Le FTB-735C s'utilise avec la plateforme FTB-1
• Transfert par port USB (compatible clés USB)
• Génération de rapports sous format pdf, excel, html
• Compatible avec Exfo Connect
Bobine 1

Triki Sami AU : 2019-2020 Page 4/5

Un réflectomètre optique (OTDR) est un instrument de test utilisé pour
caractériser, dépanner et entretenir les réseaux de télécommunication en fibre
optique. Un réflectomètre optique injecte des impulsions lumineuses provenant
d’un laser à travers une fibre optique et analyse la lumière réfléchie.

Evénements Distance(km) Atténuation Commentaire

1 0 0 Etat initial
2 0.5 0.093 Atténuation total à
500m

Mettre les deux bobines de 5 Km en série

Déterminer théoriquement la longueur totale et les événements possibles pour

cette liaison.

Evénements Distance(km) Atténuation(db)

1 0 0
2 5 0.2
3 10 1.689
Interprétation : Ils existent 3 évènements Evènement initial , événement du
1 er soudure et de 2éme soudure de deux bobines .

Vérifier en faisant une mesure avec réflectomètre

Evénements Distance Atténuation Commentaire

1 0 0 Initial
2 5 0.2 1 er soudure
3 10 6.3 2éme soudure
4 10.4 6.415 Sortie
Conclusion :
• L’intérêt d’un réflectomètre est qu’il permet de diagnostiquer "l’état" d’une fibre optique dans
son ensemble, ce qui est impossible à faire d’une autre manière
• Le graphique indique la localisation de chaque connecteur, épissure ou autre type
d’événement, en affichant clairement les pertes de signal et les caractéristiques de réflexion de
chaque élément. Ainsi on a pu déterminer les évènements associes aux liaisons fibres optiques
a chaque fois.
